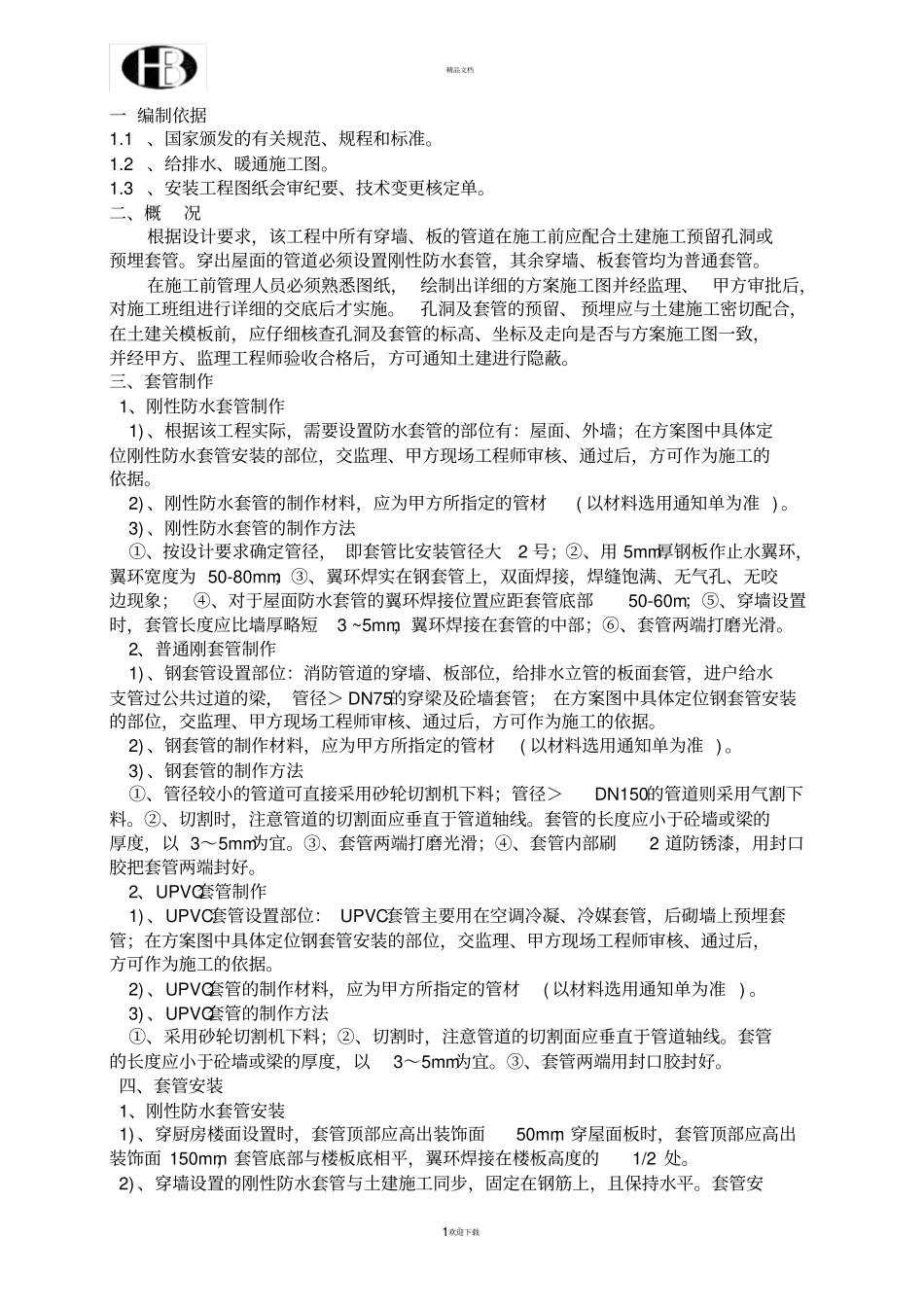

精品文档。1欢迎下载一 编制依据1.1 、国家颁发的有关规范、规程和标准。1.2 、给排水、暖通施工图。1.3 、安装工程图纸会审纪要、技术变更核定单。二、概况根据设计要求，该工程中所有穿墙、板的管道在施工前应配合土建施工预留孔洞或预埋套管。穿出屋面的管道必须设置刚性防水套管，其余穿墙、板套管均为普通套管。在施工前管理人员必须熟悉图纸， 绘制出详细的方案施工图并经监理、 甲方审批后，对施工班组进行详细的交底后才实施。孔洞及套管的预留、 预埋应与土建施工密切配合，在土建关模板前，应仔细核查孔洞及套管的标高、坐标及走向是否与方案施工图一致，并经甲方、监理工程师验收合格后，方可通知土建进行隐蔽。三、套管制作1、刚性防水套管制作1) 、根据该工程实际，需要设置防水套管的部位有：屋面、外墙；在方案图中具体定位刚性防水套管安装的部位，交监理、甲方现场工程师审核、通过后，方可作为施工的依据。2) 、刚性防水套管的制作材料，应为甲方所指定的管材( 以材料选用通知单为准 ) 。3) 、刚性防水套管的制作方法①、按设计要求确定管径， 即套管比安装管径大2 号；②、用 5mm厚钢板作止水翼环，翼环宽度为 50-80mm；③、翼环焊实在钢套管上，双面焊接，焊缝饱满、无气孔、无咬边现象；④、对于屋面防水套管的翼环焊接位置应距套管底部50-60m；⑤、穿墙设置时，套管长度应比墙厚略短3 ~5mm，翼环焊接在套管的中部；⑥、套管两端打磨光滑。2、普通刚套管制作1) 、钢套管设置部位：消防管道的穿墙、板部位，给排水立管的板面套管，进户给水支管过公共过道的梁， 管径＞ DN75的穿梁及砼墙套管； 在方案图中具体定位钢套管安装的部位，交监理、甲方现场工程师审核、通过后，方可作为施工的依据。2) 、钢套管的制作材料，应为甲方所指定的管材( 以材料选用通知单为准 ) 。3) 、钢套管的制作方法①、管径较小的管道可直接采用砂轮切割机下料；管径＞DN150的管道则采用气割下料。②、切割时，注意管道的切割面应垂直于管道轴线。套管的长度应小于砼墙或梁的厚度，以 3～5mm为宜。③、套管两端打磨光滑；④、套管内部刷2 道防锈漆，用封口胶把套管两端封好。2、UPVC套管制作1) 、UPVC套管设置部位： UPVC套管主要用在空调冷凝、冷媒套管，后砌墙上预埋套管；在方案图中具体定位钢套管安装的部位，交监理、甲方现场工程师审核、通过后，方可作为施工的依据。2) 、UPVC套管的制作材料，应为甲方所指定...
