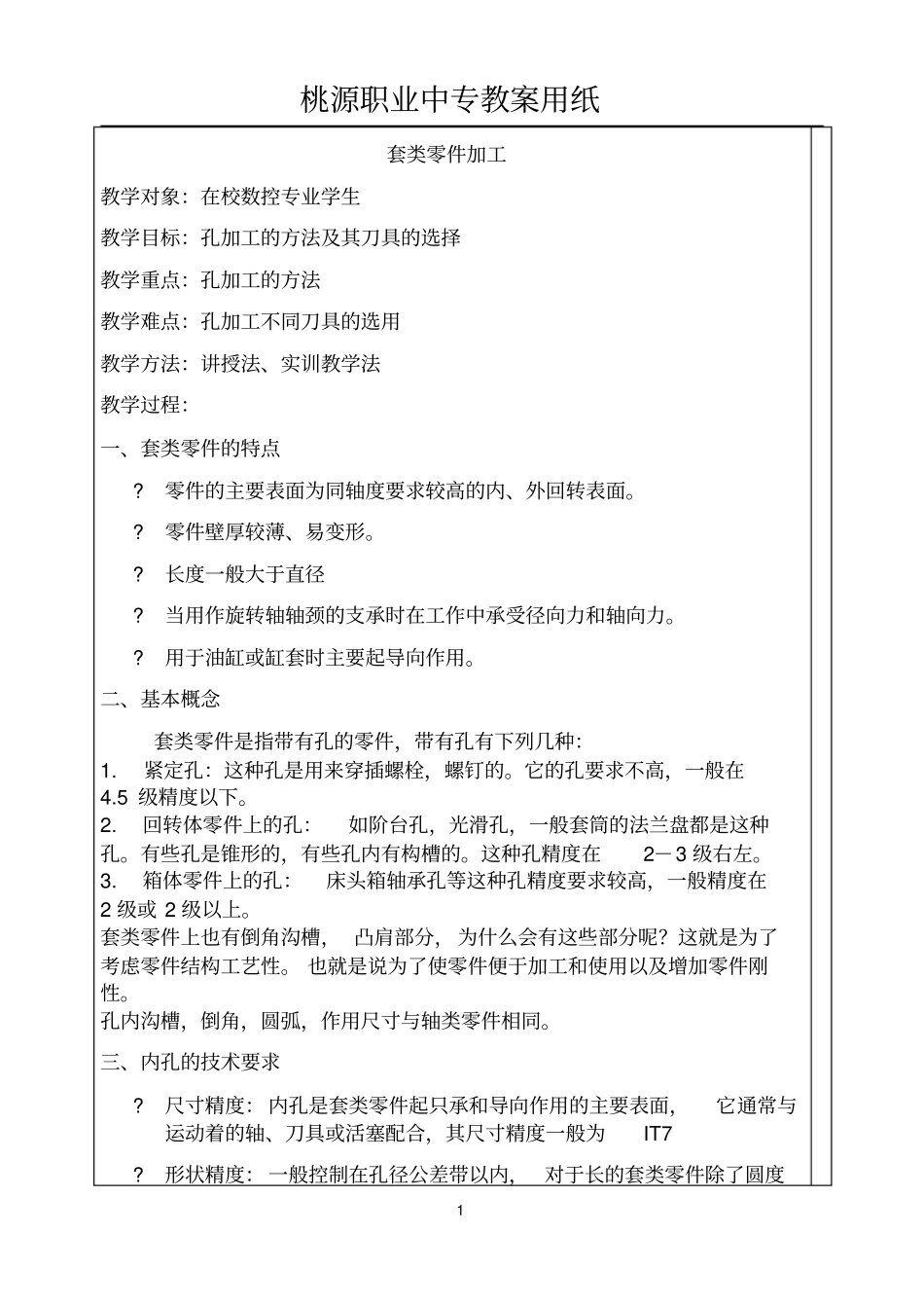

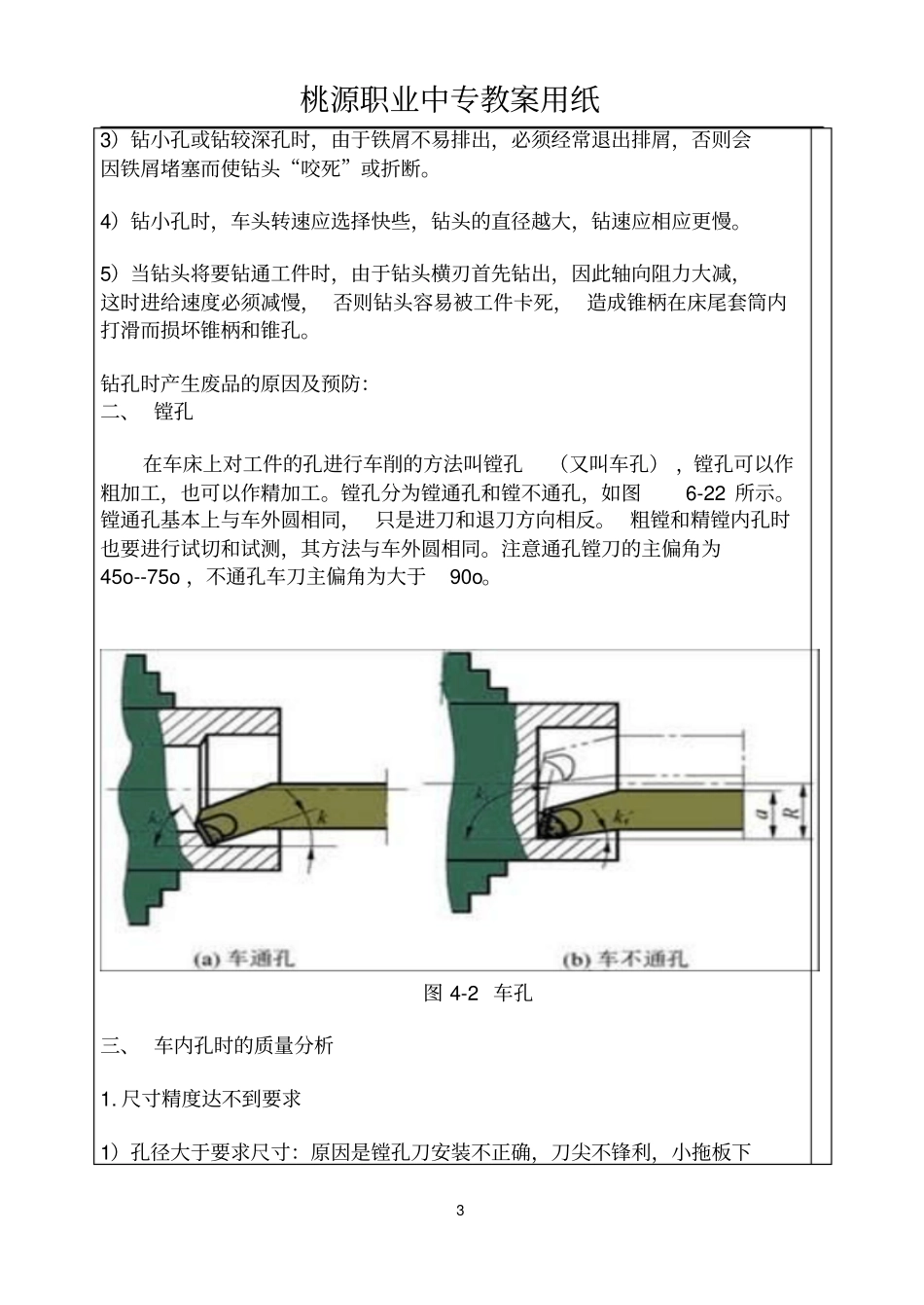

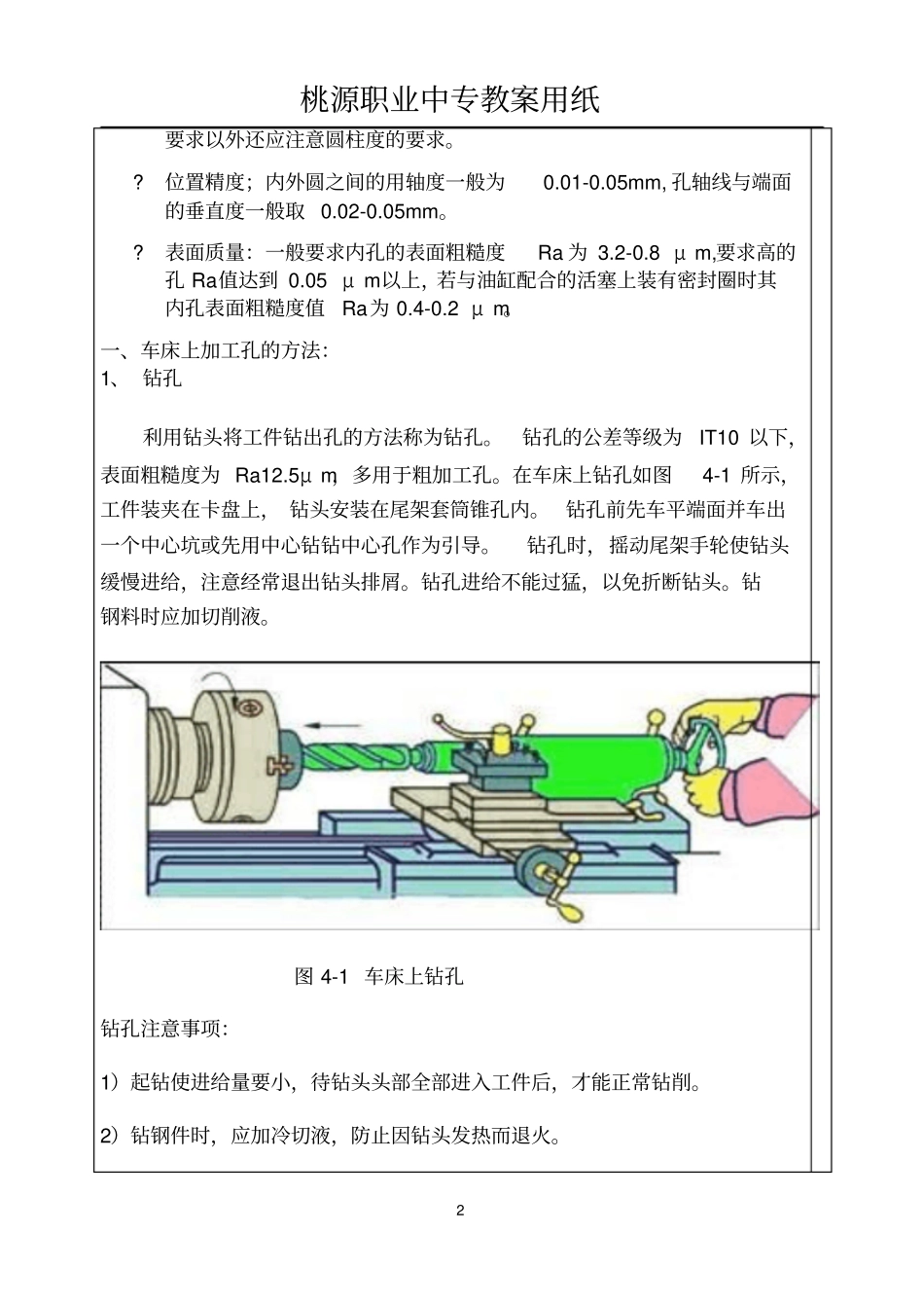

桃源职业中专教案用纸1 套类零件加工教学对象:在校数控专业学生教学目标:孔加工的方法及其刀具的选择教学重点:孔加工的方法教学难点:孔加工不同刀具的选用教学方法:讲授法、实训教学法教学过程:一、套类零件的特点?零件的主要表面为同轴度要求较高的内、外回转表面。?零件壁厚较薄、易变形。?长度一般大于直径?当用作旋转轴轴颈的支承时在工作中承受径向力和轴向力。?用于油缸或缸套时主要起导向作用。二、基本概念套类零件是指带有孔的零件,带有孔有下列几种:1. 紧定孔:这种孔是用来穿插螺栓,螺钉的。它的孔要求不高,一般在4.5 级精度以下。2. 回转体零件上的孔:如阶台孔,光滑孔,一般套筒的法兰盘都是这种孔。有些孔是锥形的,有些孔内有构槽的。这种孔精度在2-3 级右左。3. 箱体零件上的孔:床头箱轴承孔等这种孔精度要求较高,一般精度在2 级或 2 级以上。套类零件上也有倒角沟槽, 凸肩部分, 为什么会有这些部分呢?这就是为了考虑零件结构工艺性。 也就是说为了使零件便于加工和使用以及增加零件刚性。孔内沟槽,倒角,圆弧,作用尺寸与轴类零件相同。三、内孔的技术要求?尺寸精度: 内孔是套类零件起只承和导向作用的主要表面,它通常与运动着的轴、刀具或活塞配合,其尺寸精度一般为IT7 ?形状精度: 一般控制在孔径公差带以内, 对于长的套类零件除了圆度桃源职业中专教案用纸2 要求以外还应注意圆柱度的要求。?位置精度;内外圆之间的用轴度一般为0.01-0.05mm, 孔轴线与端面的垂直度一般取 0.02-0.05mm。?表面质量:一般要求内孔的表面粗糙度Ra 为 3.2-0.8 μ m,要求高的孔 Ra值达到 0.05 μ m以上,若与油缸配合的活塞上装有密封圈时其内孔表面粗糙度值Ra为 0.4-0.2 μ m。一、车床上加工孔的方法:1、 钻孔利用钻头将工件钻出孔的方法称为钻孔。钻孔的公差等级为IT10 以下,表面粗糙度为 Ra12.5μ m,多用于粗加工孔。在车床上钻孔如图4-1 所示,工件装夹在卡盘上, 钻头安装在尾架套筒锥孔内。 钻孔前先车平端面并车出一个中心坑或先用中心钻钻中心孔作为引导。钻孔时,摇动尾架手轮使钻头缓慢进给,注意经常退出钻头排屑。钻孔进给不能过猛,以免折断钻头。钻钢料时应加切削液。图 4-1 车床上钻孔钻孔注意事项:1)起钻使进给量要小,待钻头头部全部进入工件后,才能正常钻削。2)钻钢件时,应加冷切液,防止因钻头发热而退火。桃源职业中专教案用纸3 3)钻小孔或钻较深孔时...
