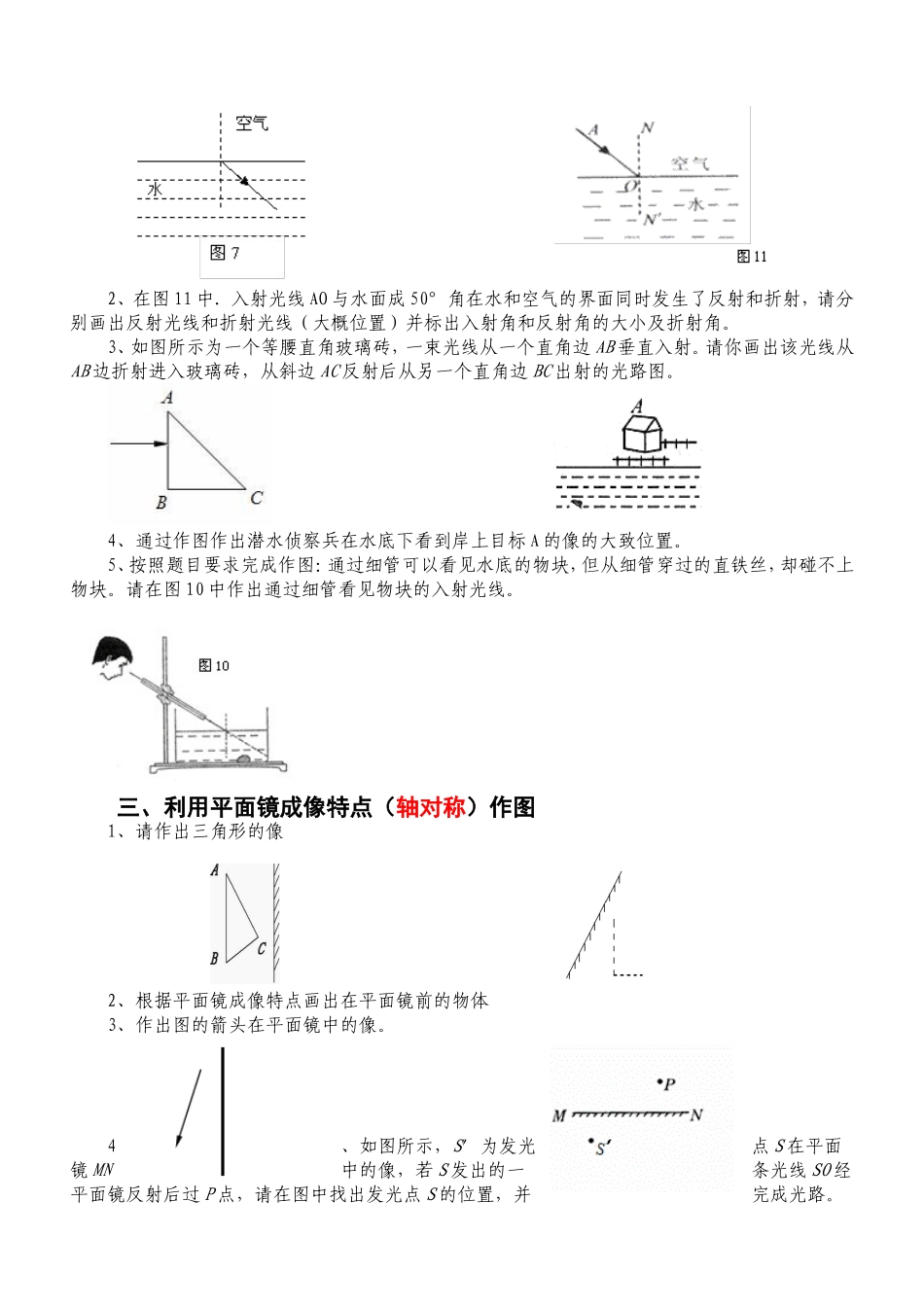

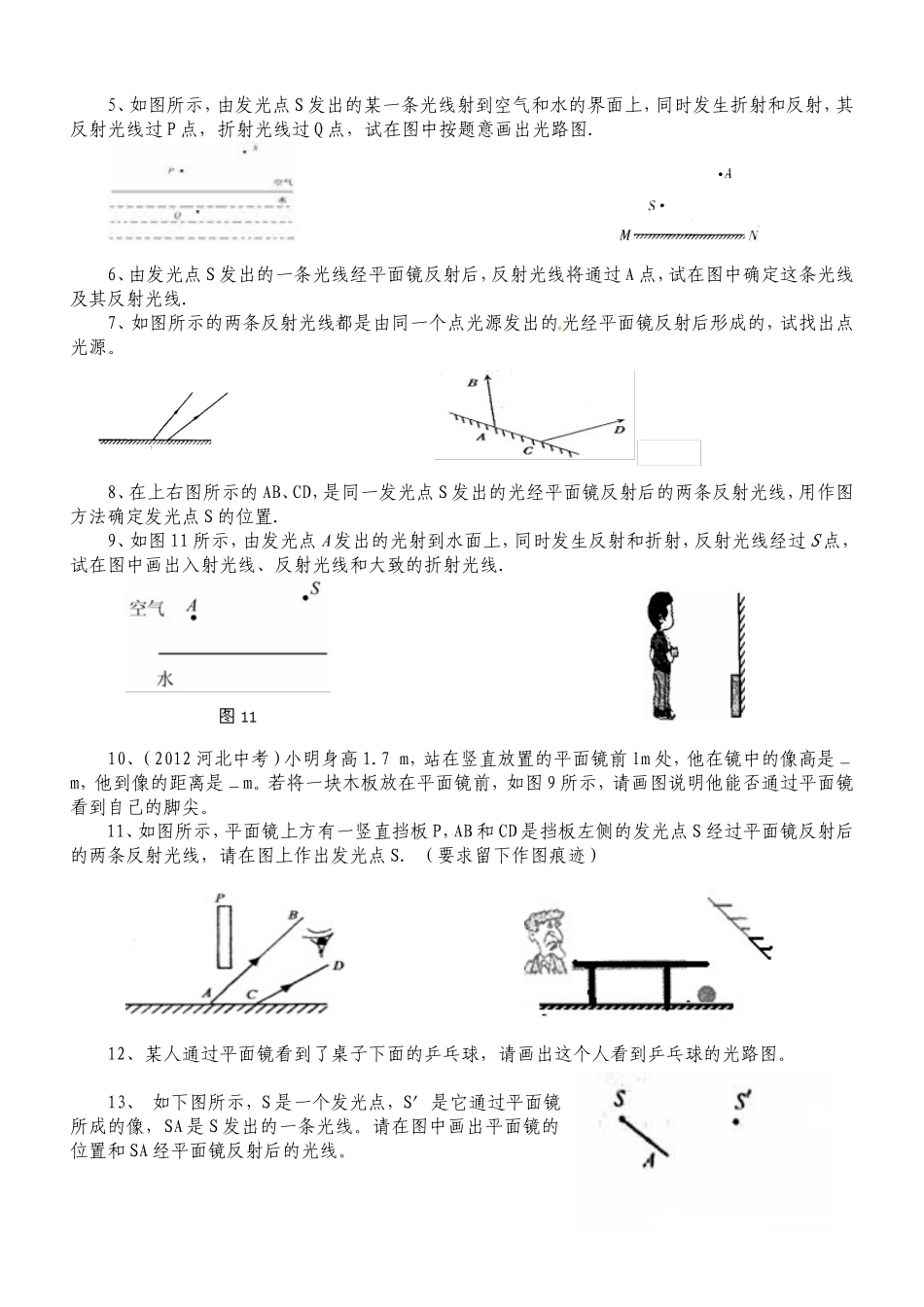

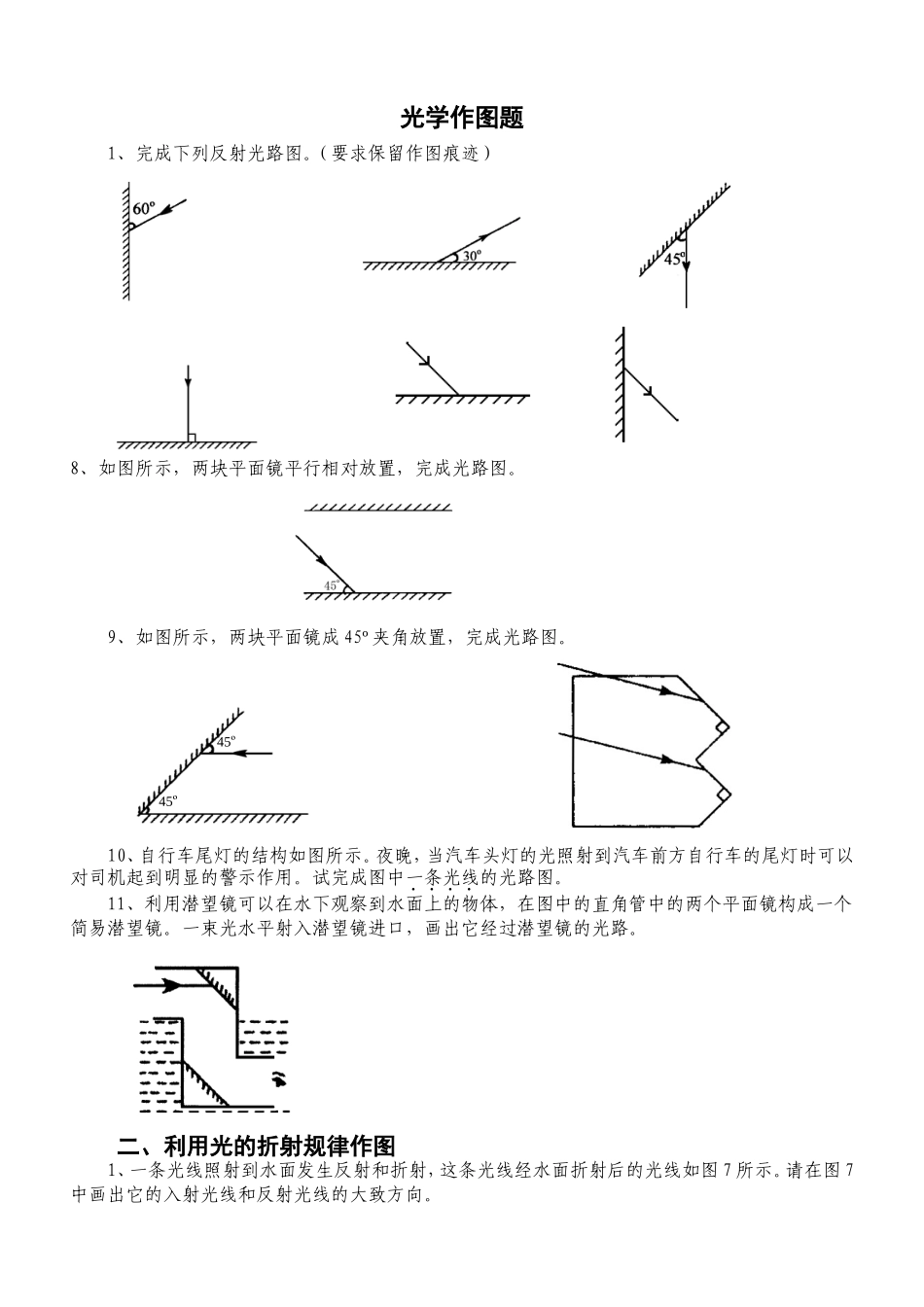

45º45º光学作图题1、完成下列反射光路图。（要求保留作图痕迹）8、如图所示，两块平面镜平行相对放置，完成光路图。9、如图所示，两块平面镜成45º夹角放置，完成光路图。10、自行车尾灯的结构如图所示。夜晚，当汽车头灯的光照射到汽车前方自行车的尾灯时可以对司机起到明显的警示作用。试完成图中一条光线的光路图。11、利用潜望镜可以在水下观察到水面上的物体，在图中的直角管中的两个平面镜构成一个简易潜望镜。一束光水平射入潜望镜进口，画出它经过潜望镜的光路。二、利用光的折射规律作图1、一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图7所示。请在图7中画出它的入射光线和反射光线的大致方向。2、在图11中．入射光线AO与水面成50°角在水和空气的界面同时发生了反射和折射，请分别画出反射光线和折射光线（大概位置）并标出入射角和反射角的大小及折射角。3、如图所示为一个等腰直角玻璃砖，一束光线从一个直角边AB垂直入射。请你画出该光线从AB边折射进入玻璃砖，从斜边AC反射后从另一个直角边BC出射的光路图。4、通过作图作出潜水侦察兵在水底下看到岸上目标A的像的大致位置。5、按照题目要求完成作图：通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块。请在图10中作出通过细管看见物块的入射光线。三、利用平面镜成像特点（轴对称）作图1、请作出三角形的像2、根据平面镜成像特点画出在平面镜前的物体3、作出图的箭头在平面镜中的像。4、如图所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路。5、如图所示，由发光点S发出的某一条光线射到空气和水的界面上，同时发生折射和反射，其反射光线过P点，折射光线过Q点，试在图中按题意画出光路图．6、由发光点S发出的一条光线经平面镜反射后，反射光线将通过A点，试在图中确定这条光线及其反射光线．7、如图所示的两条反射光线都是由同一个点光源发出的光经平面镜反射后形成的，试找出点光源。8、在上右图所示的AB、CD，是同一发光点S发出的光经平面镜反射后的两条反射光线，用作图方法确定发光点S的位置．9、如图11所示，由发光点A发出的光射到水面上，同时发生反射和折射，反射光线经过S点，试在图中画出入射光线、反射光线和大致的折射光线．10、（2012河北中考）小明身高1.7m，站在竖直放置的平面镜前lm处，他在镜中的像高是＿m，他到像的距离是＿m。若将一块木板放在平面镜前，如图9所示，请画图说明他能否通过平面镜看到自己的脚尖。11、如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）12、某人通过平面镜看到了桌子下面的乒乓球，请画出这个人看到乒乓球的光路图。13、如下图所示，S是一个发光点，S′是它通过平面镜所成的像，SA是S发出的一条光线。请在图中画出平面镜的位置和SA经平面镜反射后的光线。14、小明身高1.64米，面前1米处有一面墙，墙上有一面镜子，请画出看到全身像的镜子的位置，它的最小高度为（）。15、如图所示，发光点S置于平面镜MN前，想一想人要看到S的像，必须满足什么条件？你能画出人可以看到S在平面镜里成的像的范围吗16、物体AB放在平面镜前，画出能看到AB像的范围.17、一平面镜与水平桌面成45°角，一小球以1m/s的速度沿桌面向平面镜匀速滚去（如图3所示），则小球在平面镜里的像（）A．以1m/s的速度做竖直向上运动；B．以1m/s的速度做竖直向下运动；C．以2m/s的速度做竖直向上运动；D．以2m/s的速度做竖直向下运动。18、如图所示，夏天的一个傍晚，有一个小孩站在池塘边看到了水中有一轮弯弯的月亮。请你运用光学知识作图说明这个小孩为什么能看到水中的明月。（保留作图的痕迹）四、透镜作图得用三条特殊光线作图：①过光心的光线传播方向不变；②平行光经过凸透镜后过焦点；③从焦点发出的光线过凸透镜后平行于主光轴射出1、2、完成下列图中的光路图。3、完成下列各透镜的光路。4、在下图方框中填入适当的透镜，并完成光路。五、综合作图题1、如图所示，暗室内有一盛水的水槽...
