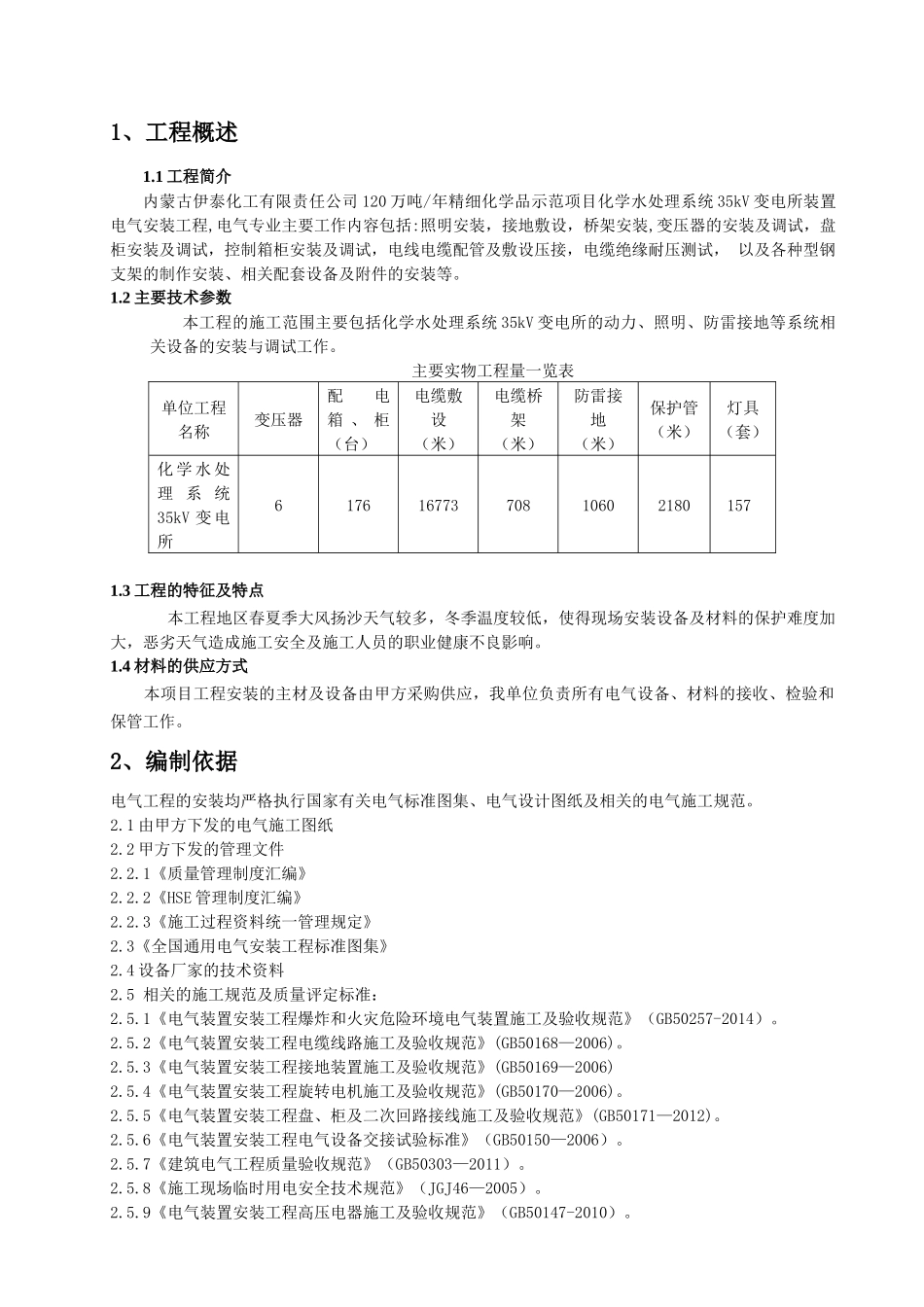

1、工程概述1.1 工程简介内蒙古伊泰化工有限责任公司 120 万吨/年精细化学品示范项目化学水处理系统 35kV 变电所装置电气安装工程,电气专业主要工作内容包括:照明安装，接地敷设，桥架安装,变压器的安装及调试，盘柜安装及调试，控制箱柜安装及调试，电线电缆配管及敷设压接，电缆绝缘耐压测试， 以及各种型钢支架的制作安装、相关配套设备及附件的安装等。1.2 主要技术参数本工程的施工范围主要包括化学水处理系统 35kV 变电所的动力、照明、防雷接地等系统相关设备的安装与调试工作。主要实物工程量一览表 单位工程名称变压器配电箱 、 柜（台）电缆敷设（米）电缆桥架（米）防雷接地（米）保护管（米）灯具（套）化 学 水 处理 系 统35kV 变电所61761677370810602180 1571.3 工程的特征及特点 本工程地区春夏季大风扬沙天气较多，冬季温度较低，使得现场安装设备及材料的保护难度加大，恶劣天气造成施工安全及施工人员的职业健康不良影响。1.4 材料的供应方式 本项目工程安装的主材及设备由甲方采购供应，我单位负责所有电气设备、材料的接收、检验和保管工作。2、编制依据电气工程的安装均严格执行国家有关电气标准图集、电气设计图纸及相关的电气施工规范。2.1 由甲方下发的电气施工图纸 2.2 甲方下发的管理文件2.2.1《质量管理制度汇编》2.2.2《HSE 管理制度汇编》2.2.3《施工过程资料统一管理规定》2.3《全国通用电气安装工程标准图集》2.4 设备厂家的技术资料2.5 相关的施工规范及质量评定标准：2.5.1《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》（GB50257-2014）。2.5.2《电气装置安装工程电缆线路施工及验收规范》(GB50168—2006)。2.5.3《电气装置安装工程接地装置施工及验收规范》(GB50169—2006)2.5.4《电气装置安装工程旋转电机施工及验收规范》(GB50170—2006)。2.5.5《电气装置安装工程盘、柜及二次回路接线施工及验收规范》(GB50171—2012)。2.5.6《电气装置安装工程电气设备交接试验标准》（GB50150—2006）。2.5.7《建筑电气工程质量验收规范》（GB50303—2011）。2.5.8《施工现场临时用电安全技术规范》（JGJ46—2005）。2.5.9《电气装置安装工程高压电器施工及验收规范》（GB50147-2010）。配电箱安装交工联动试车单体试车电气调试电机查接线照明器具试亮照明器具安装电缆敷设现场电气设备安装高低压配电柜安装调试防雷安装配管配线安装电缆桥架安装接地安装配合土建施工设备...
