0047某配电所施工组织设计(DOC39页)VIP免费

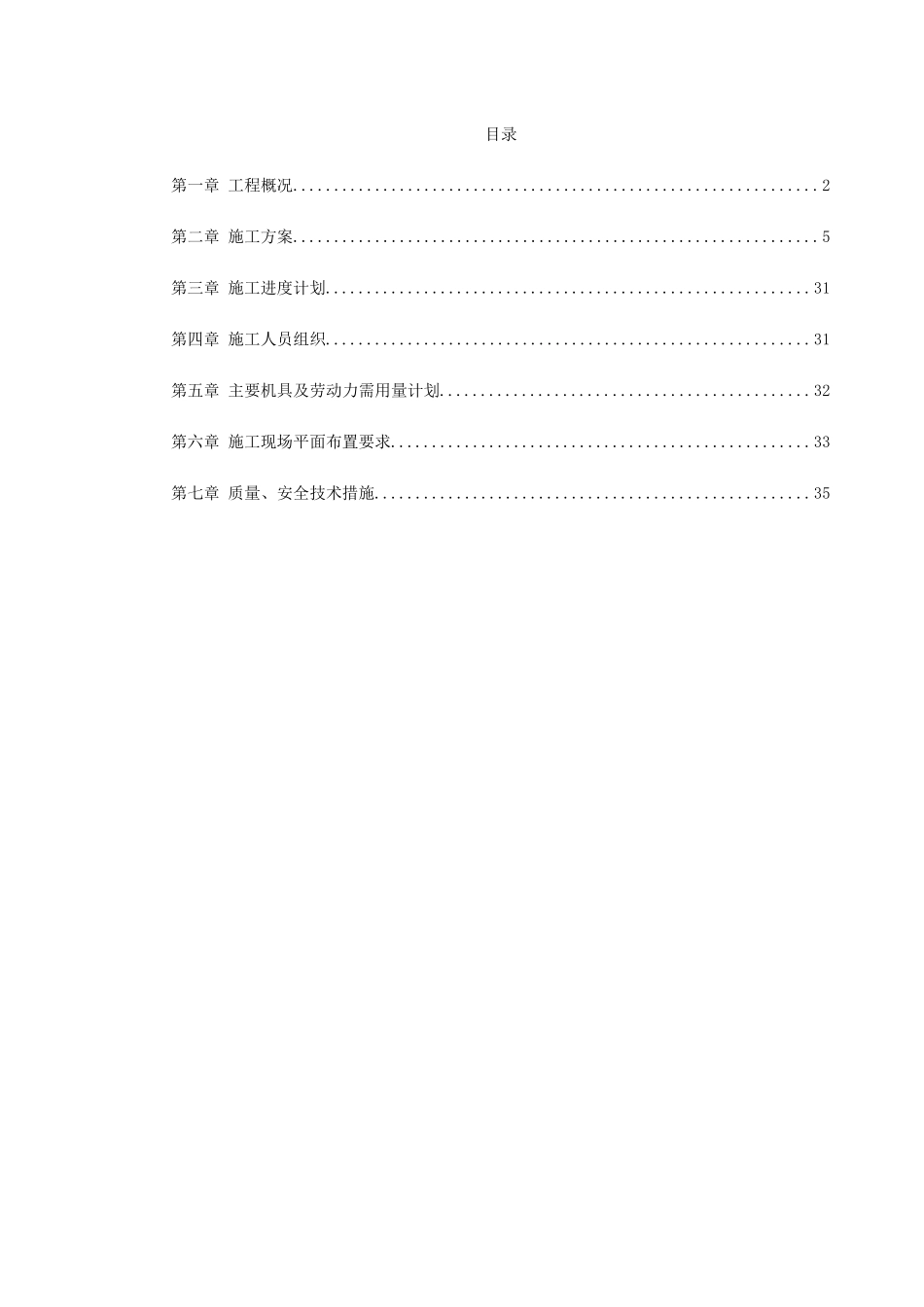

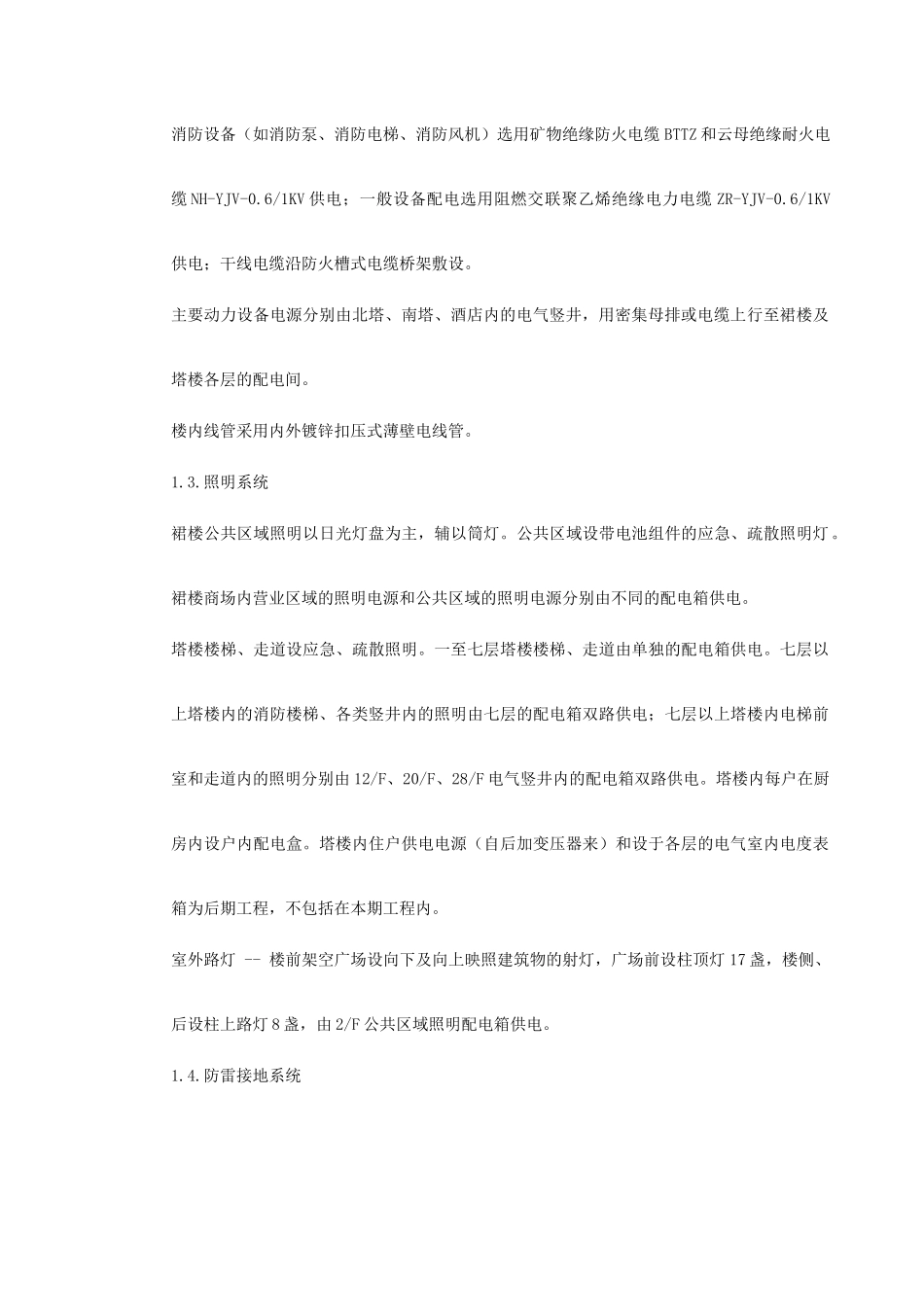

目录第一章 工程概况................................................................2第二章 施工方案................................................................5第三章 施工进度计划...........................................................31第四章 施工人员组织...........................................................31第五章 主要机具及劳动力需用量计划.............................................32第六章 施工现场平面布置要求...................................................33第七章 质量、安全技术措施.....................................................35第一章工程概况本工程(津汇广场)位于天津市南京路、营口道及潼关道交叉口处, 为一商业中心及综合大厦。由南塔、北塔、酒店三座塔楼及连接三座塔楼的裙楼组成，总建筑面积为 190000M2。南、北塔均为三十八层，总高度 148.6M；酒店为二十一层，总高 91.2M；裙楼地下设三层, 地上六层，为大型综合商场(简称裙楼)。整个工程分两期建成，第一期工程为地下部分、裙楼及北塔，第二期工程为南塔和酒店部分。1.1.变配电所总变配电所设在地下一层，从市政电网来两路 35KV 电源引入。35KV 为单母线分段，用 35KV电缆配引至另外三个变电所。一期工程包括总配电所及北塔变电所。北塔变电所设在十六层。总变配电所内设四台 2500KVA 35/0.4KVA 干式变电器，其供电范围为地下三层至六层裙楼。南塔、北塔、酒店内各设的变电所，分别内设二台 2000KVA 35/0.4KVA 干式变压器。1.2.低压供、配电系统在地下一层设柴油发电机两台(2x1500KVA)，当市电断电后，柴油发电机自启动，向一类负荷供电。柴油发电机组设自启动控制屏和并车屏。低压系统采用 TN-S 制供电，设置低压功率补偿。低压配电房设在地下一层。一类负荷由不同的变压器两路供电，末端自动切换。低压主配电柜、分配电柜内的 ACB、MCCB、MCB、隔离开关均采用 4P。消防设备（如消防泵、消防电梯、消防风机）选用矿物绝缘防火电缆 BTTZ 和云母绝缘耐火电缆 NH-YJV-0.6/1KV 供电；一般设备配电选用阻燃交联聚乙烯绝缘电力电缆 ZR-YJV-0.6/1KV供电；干线电缆沿防火槽式电缆桥架敷设。主要动力设备电源分别由北塔、南塔、酒店内的电气竖井，用密集母排或电缆上行至裙楼及塔楼各层的配电间。楼内线管采用内外镀锌扣压式薄壁电线管。1.3.照明系统裙楼公共区域照明以日光灯盘为主，...
