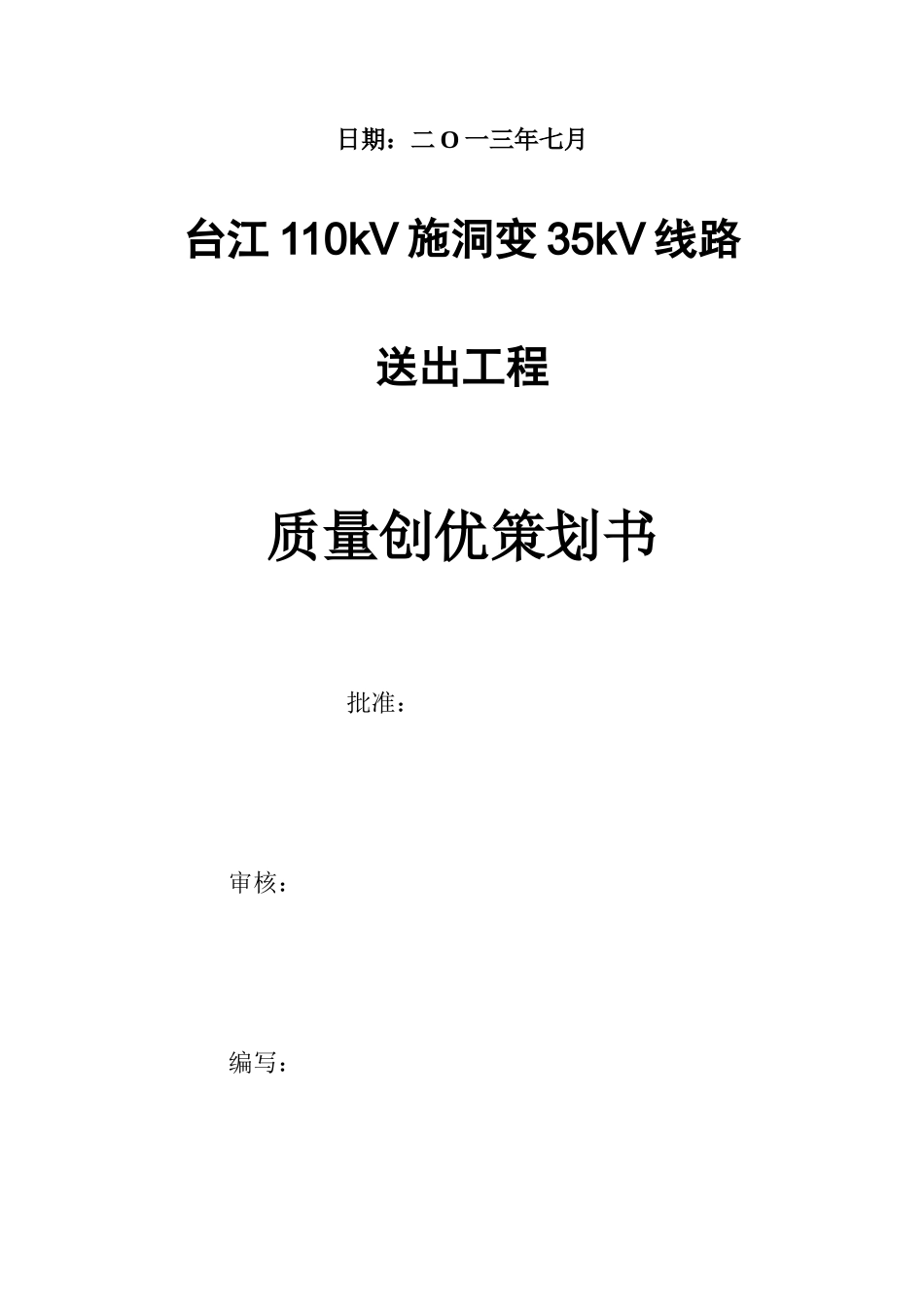

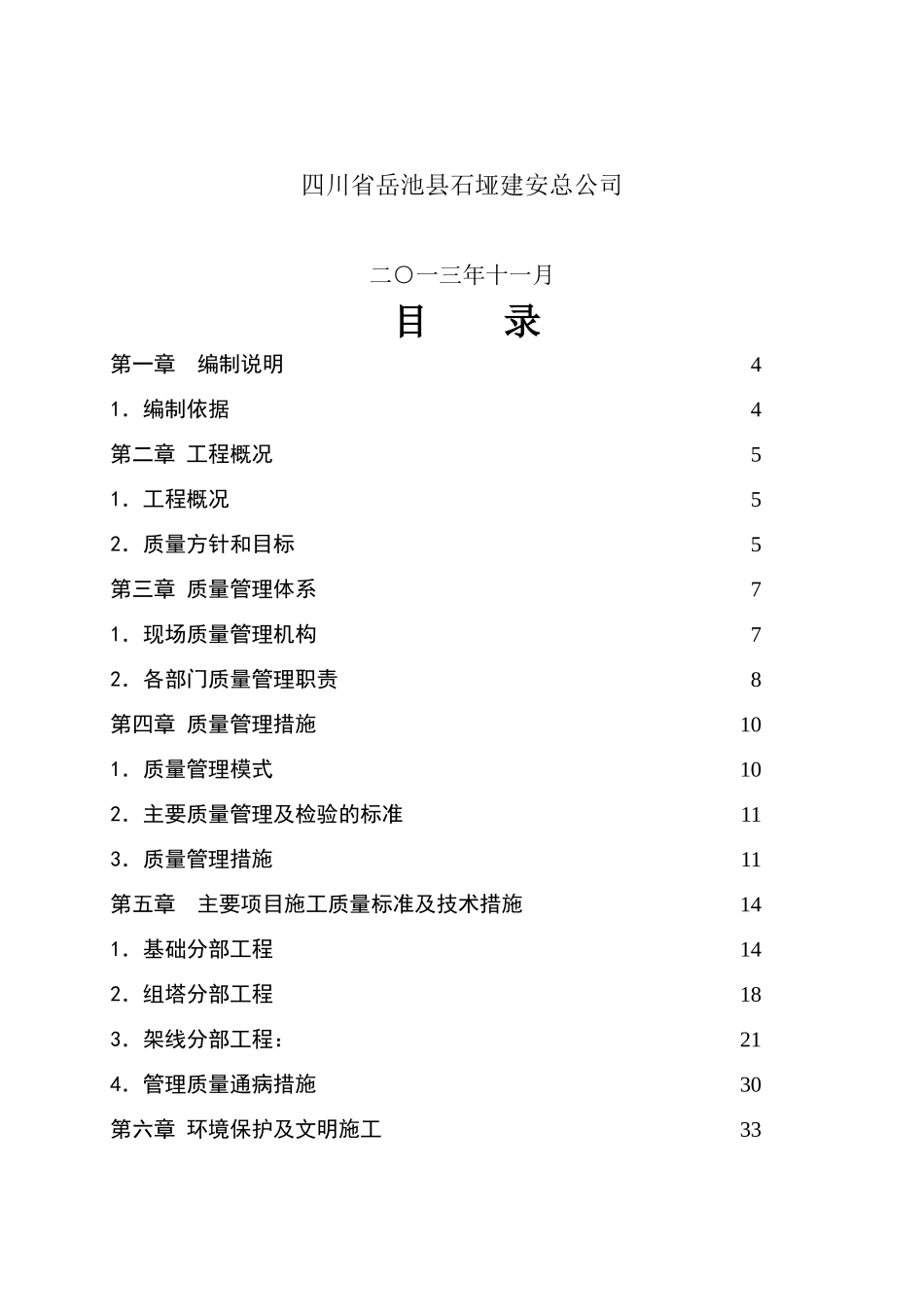

台江 110kV 施洞变 35kV 线路送出工程质量创优策划书四川省岳池县石垭建安总公司日期：二 O 一三年七月台江 110kV 施洞变 35kV 线路送出工程质量创优策划书批准： 审核： 编写： 四川省岳池县石垭建安总公司二○一三年十一月目 录第一章 编制说明41．编制依据4第二章 工程概况51．工程概况52．质量方针和目标5第三章 质量管理体系71．现场质量管理机构72．各部门质量管理职责8第四章 质量管理措施101．质量管理模式102．主要质量管理及检验的标准113．质量管理措施11第五章 主要项目施工质量标准及技术措施141．基础分部工程142．组塔分部工程183．架线分部工程：214．管理质量通病措施30第六章 环境保护及文明施工33第一章 编制说明为实现“创全国电力行业优质工程”的质量目标，落实本工程的创优规划，项目部总结多年的施工经验，结合本工程的实际情况，特编制《台江 110kV 施洞变 35kV 线路送出工程质量创优策划书》。1．编制依据1.1 业主的要求文件【凯里供电局关于建立台江 110kV 施洞变 35kV 线路送出工程质量目标的通知】；1.2 黔东南开源电力设计咨询有限公司设计的本线路工程图纸；1.3 国家、行业和南网、省公司有关的规范、规程、标准、规定；1.4 本工程现场调查资料，包括地形、地质、交通、气候；1.5 贵州省电力第一工程局编制的安全、质量、环境等体系的管理手册和程序文件；1.6 贵州省电力第一工程局成熟技术和施工经验；1.7 电力工程强制性条文规定。第二章 工程概况1．工程概况线路起点为 110kV 施洞变电站 35kV 出线柜采用电缆进线；终点为 35kV 老屯变电站 35kV 进线构架线路侧绝缘子串挂点止。线路全长 7.15 公里，其中：①电缆长 0.12公里，型号 YJV22-35,3×150mm2；②二根导线采用 LGJ-120/20 钢芯铝绞线；一根导线采用 OPPC-16B1-120/20；③地线架设, 由于本工程架设的是 OPPC，已经承担了通信，所以只需在变电站进出两端进行进线段保护，采用两根架设，施洞变侧长为 1.493km，施洞变侧长为 1.524km，地线型号采用 LBGJ-50-27AC 铝包钢绞线。全线采用单回路架设。 电缆沟部分：分别采用四线电缆直埋敷设长 90 米和直线 4 孔排管工作井(行人)3个。采用南网标设 2011。项目法人：贵州电网公司凯里供电局建设单位：贵州电网公司凯里供电局监理单位：四川康立项目管理有限责任公司设计单位：黔东南开源电力设计咨询有限公司施工单位：四川省岳池县石垭建安总...
