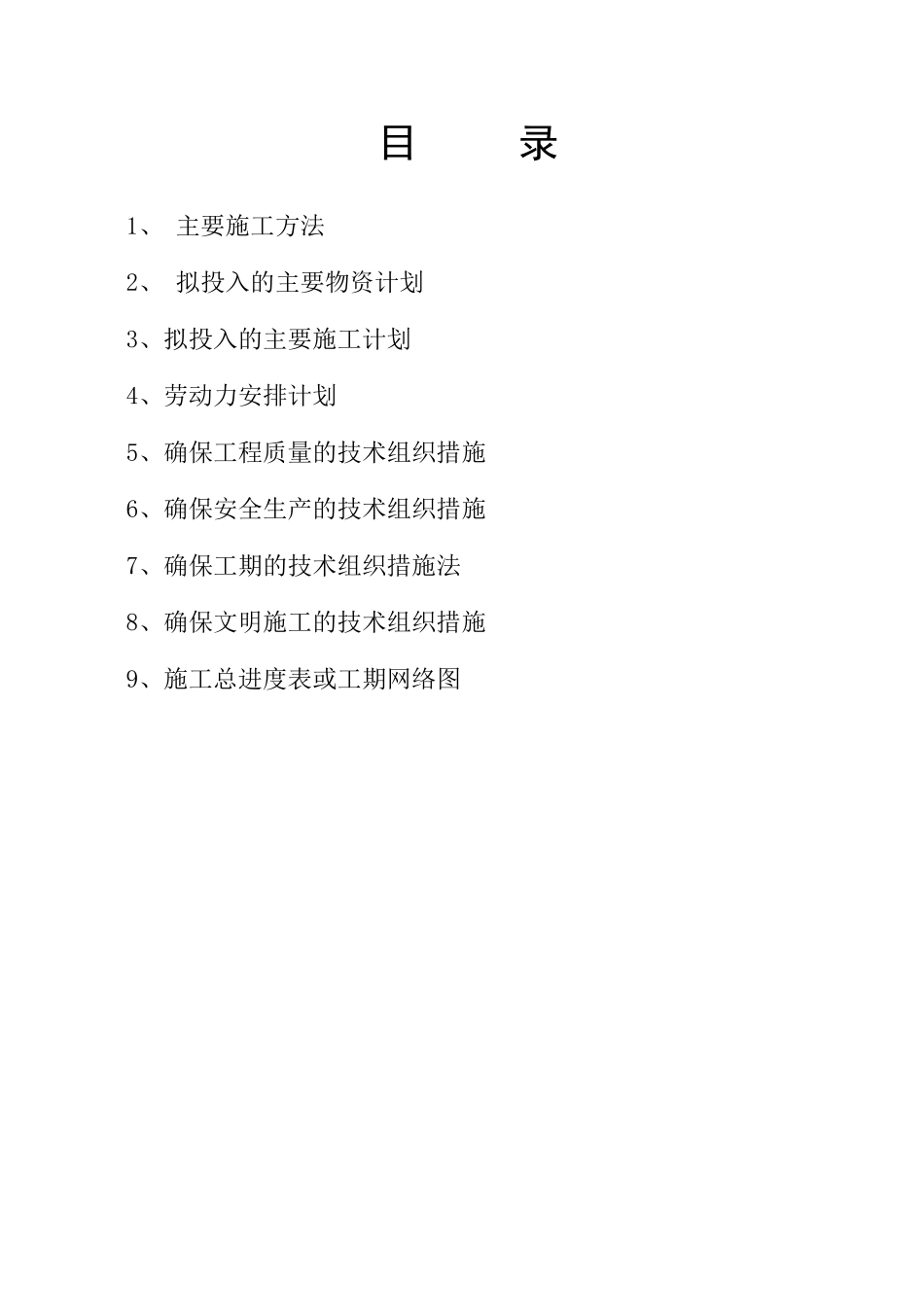

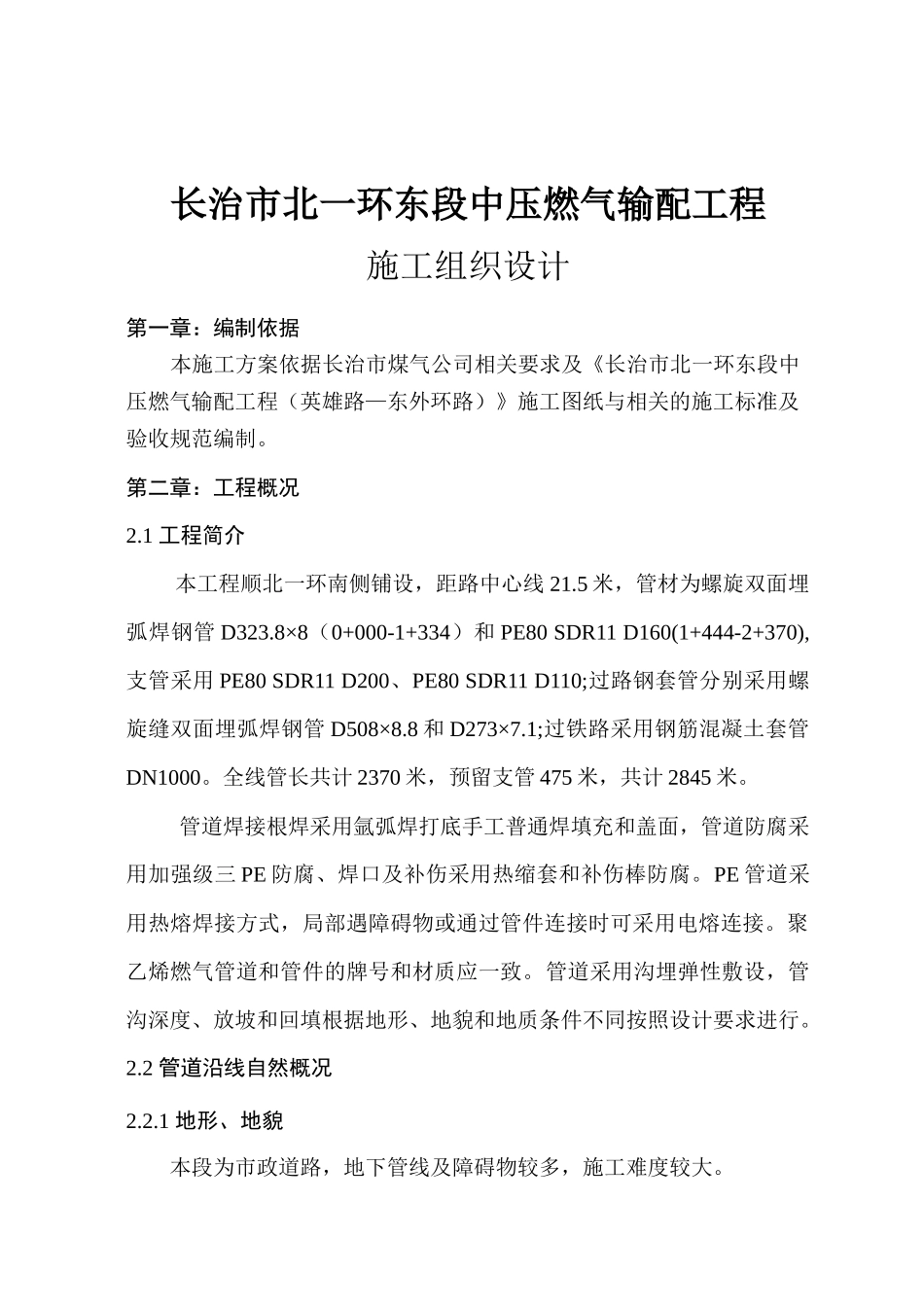

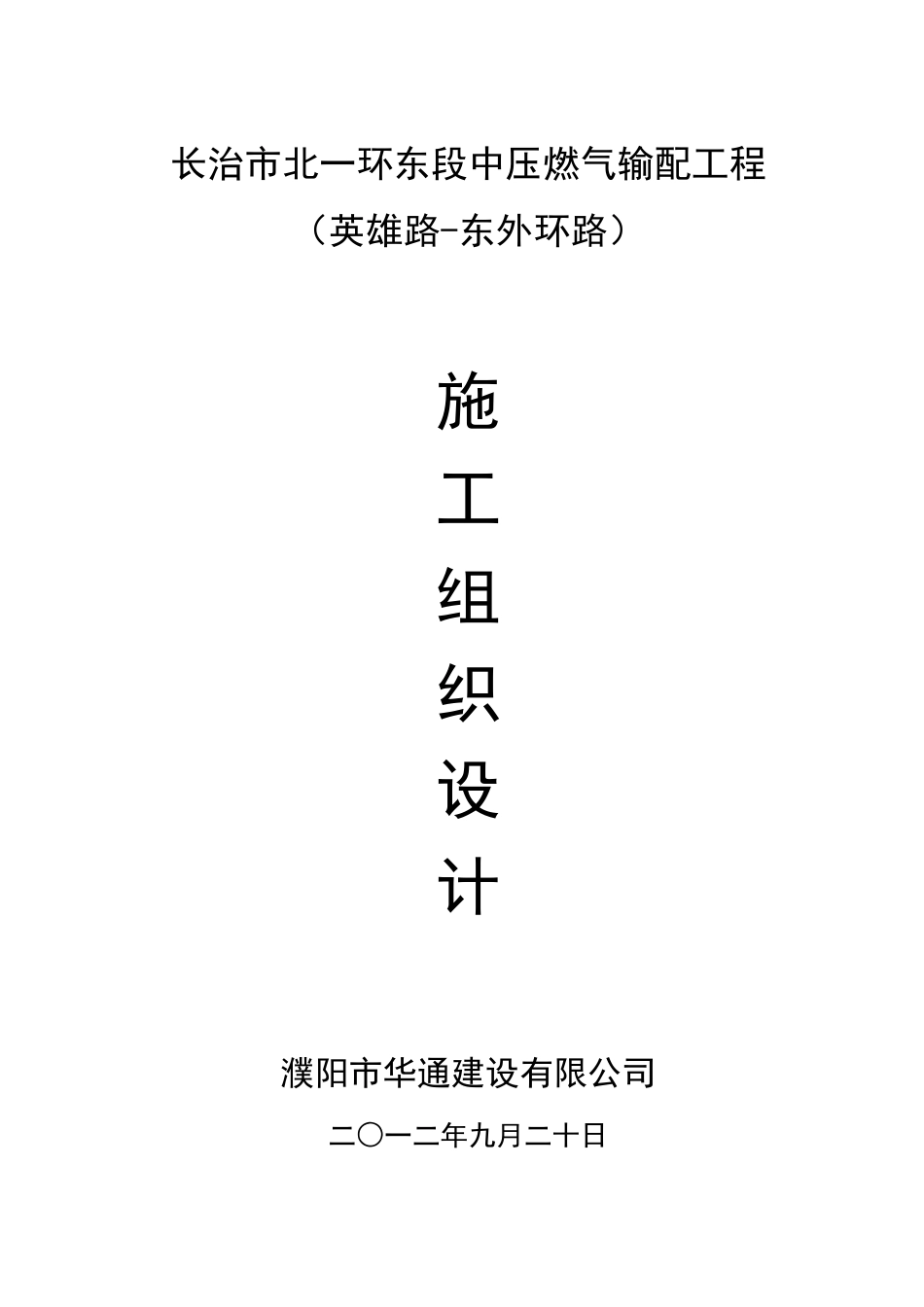

长治市北一环东段中压燃气输配工程（英雄路-东外环路）施工组织设计濮阳市华通建设有限公司二○一二年九月二十日目 录1、 主要施工方法2、 拟投入的主要物资计划3、拟投入的主要施工计划4、劳动力安排计划5、确保工程质量的技术组织措施6、确保安全生产的技术组织措施7、确保工期的技术组织措施法8、确保文明施工的技术组织措施9、施工总进度表或工期网络图长治市北一环东段中压燃气输配工程施工组织设计第一章：编制依据本施工方案依据长治市煤气公司相关要求及《长治市北一环东段中压燃气输配工程（英雄路—东外环路）》施工图纸与相关的施工标准及验收规范编制。第二章：工程概况2.1 工程简介 本工程顺北一环南侧铺设，距路中心线 21.5 米，管材为螺旋双面埋弧焊钢管 D323.8×8（0+000-1+334）和 PE80 SDR11 D160(1+444-2+370),支管采用 PE80 SDR11 D200、PE80 SDR11 D110;过路钢套管分别采用螺旋缝双面埋弧焊钢管 D508×8.8 和 D273×7.1;过铁路采用钢筋混凝土套管DN1000。全线管长共计 2370 米，预留支管 475 米，共计 2845 米。管道焊接根焊采用氩弧焊打底手工普通焊填充和盖面，管道防腐采用加强级三 PE 防腐、焊口及补伤采用热缩套和补伤棒防腐。PE 管道采用热熔焊接方式，局部遇障碍物或通过管件连接时可采用电熔连接。聚乙烯燃气管道和管件的牌号和材质应一致。管道采用沟埋弹性敷设，管沟深度、放坡和回填根据地形、地貌和地质条件不同按照设计要求进行。2.2 管道沿线自然概况2.2.1 地形、地貌本段为市政道路，地下管线及障碍物较多，施工难度较大。2.2.2 交通情况因管线所经地区大部分在市政道路便道上，管道配合道路施工，给施工和管理带来很多问题的同时，部分地段造成了交叉施工和工程穿越地下障碍较多。2.3 主要工程量 主要工程量汇总表 2.4 主要设备、材料和特殊材料情况序号名 称 及 规 格单位数量方式备 注一线路部分1直管段组装焊接m1334氩电联焊323.8×82聚乙烯 PE80 SDR11 D160m930热熔二穿越 1穿越地下障碍次n 2穿越道路次5 3.1.1 项目组织3.1.2 项目组织机构为了能优质、高效、安全、按期完成工程施工任务，特成立长治市北一环西段中压燃气输配工程项目部 项目组织结构图 项目经理总工项目副经理施工管理材料管理安全管理安全管理计划管理技术管理管 线 特 性管道类级别重 点 施 工 要 求管 线规 格管道材质输送介质设计压力MPa适用温度焊接方法无 损 探 ...
