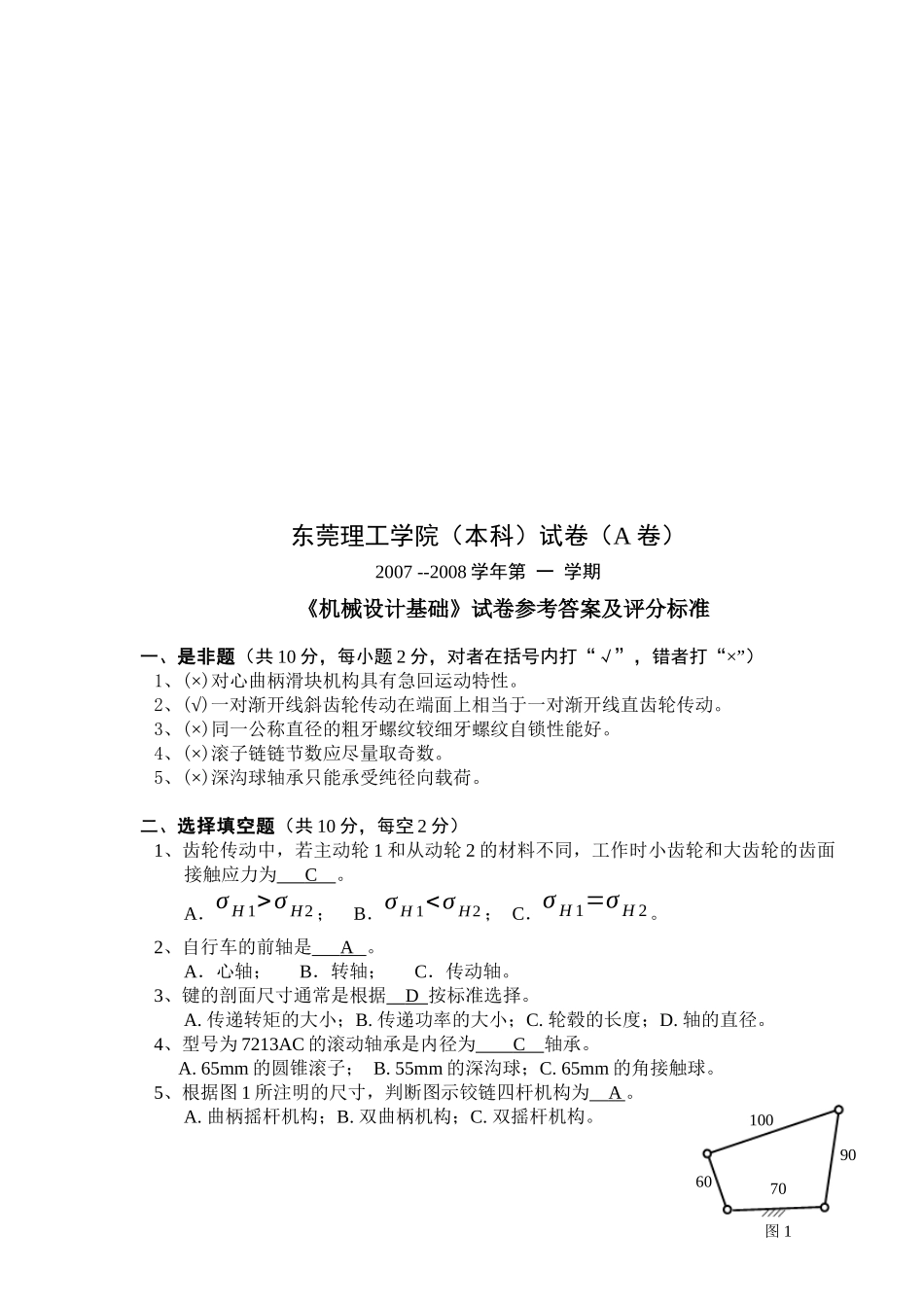

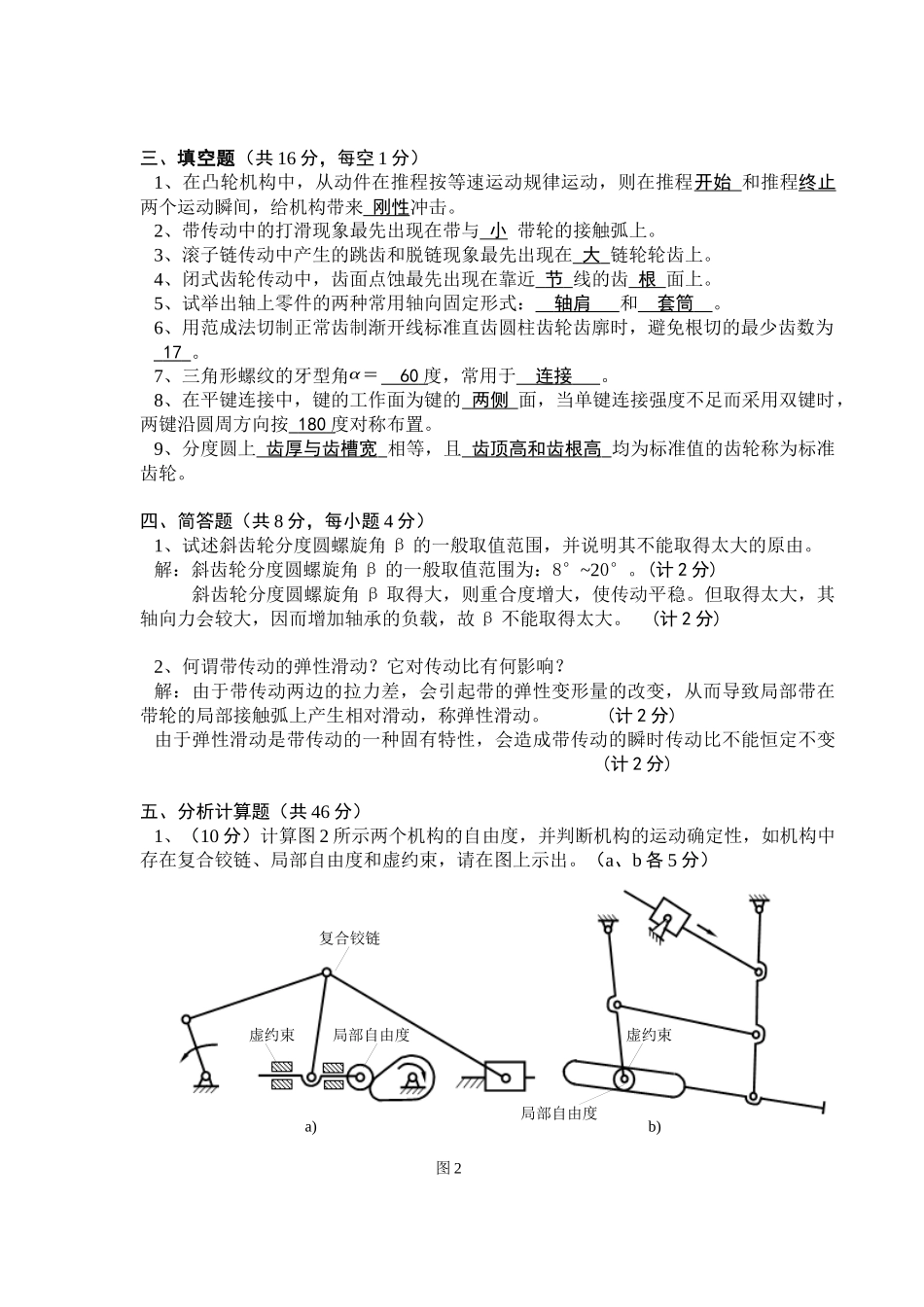

60 100 90 70 图 1 东莞理工学院（本科）试卷（A 卷）2007 --2008 学年第 一 学期《机械设计基础》试卷参考答案及评分标准一、是非题（共 10 分，每小题 2 分，对者在括号内打“√”，错者打“×”）1、(×)对心曲柄滑块机构具有急回运动特性。2、(√)一对渐开线斜齿轮传动在端面上相当于一对渐开线直齿轮传动。3、(×)同一公称直径的粗牙螺纹较细牙螺纹自锁性能好。4、(×)滚子链链节数应尽量取奇数。5、(×)深沟球轴承只能承受纯径向载荷。二、选择填空题（共 10 分，每空 2 分）1、齿轮传动中，若主动轮 1 和从动轮 2 的材料不同，工作时小齿轮和大齿轮的齿面接触应力为 C 。 A．σ H 1>σ H2 ； B．σ H 1<σ H2 ； C．σ H 1=σ H 2。2、自行车的前轴是 A 。A．心轴； B．转轴； C．传动轴。3、键的剖面尺寸通常是根据 D 按标准选择。A. 传递转矩的大小；B. 传递功率的大小；C. 轮毂的长度；D. 轴的直径。4、型号为 7213AC 的滚动轴承是内径为 C 轴承。A. 65mm 的圆锥滚子； B. 55mm 的深沟球；C. 65mm 的角接触球。5、根据图 1 所注明的尺寸，判断图示铰链四杆机构为 A 。A. 曲柄摇杆机构；B. 双曲柄机构；C. 双摇杆机构。a) b) 图 2 复合铰链 局部自由度 虚约束 虚约束 局部自由度 三、填空题（共 16 分，每空 1 分）1、在凸轮机构中，从动件在推程按等速运动规律运动，则在推程开始 和推程终止两个运动瞬间，给机构带来 刚性 冲击。2、带传动中的打滑现象最先出现在带与 小 带轮的接触弧上。3、滚子链传动中产生的跳齿和脱链现象最先出现在 大 链轮轮齿上。4、闭式齿轮传动中，齿面点蚀最先出现在靠近 节 线的齿 根 面上。5、试举出轴上零件的两种常用轴向固定形式： 轴肩 和 套筒 。6、用范成法切制正常齿制渐开线标准直齿圆柱齿轮齿廓时，避免根切的最少齿数为 17 。7、三角形螺纹的牙型角α= 60 度，常用于 连接 。8、在平键连接中，键的工作面为键的 两侧 面，当单键连接强度不足而采用双键时，两键沿圆周方向按 180 度对称布置。9、分度圆上 齿厚与齿槽宽 相等，且 齿顶高和齿根高 均为标准值的齿轮称为标准齿轮。四、简答题（共 8 分，每小题 4 分）1、试述斜齿轮分度圆螺旋角 β 的一般取值范围，并说明其不能取得太大的原由。解：斜齿轮分度圆螺旋角 β 的一般取值范围为：8°~20°。(计 2 分) 斜齿轮...
