电力电子技术__单相半控桥整流电路实验报告VIP免费

电力电子技术__单相半控桥整流电路实验报告_第1页
1/32
电力电子技术__单相半控桥整流电路实验报告_第2页
2/32
电力电子技术__单相半控桥整流电路实验报告_第3页
3/32

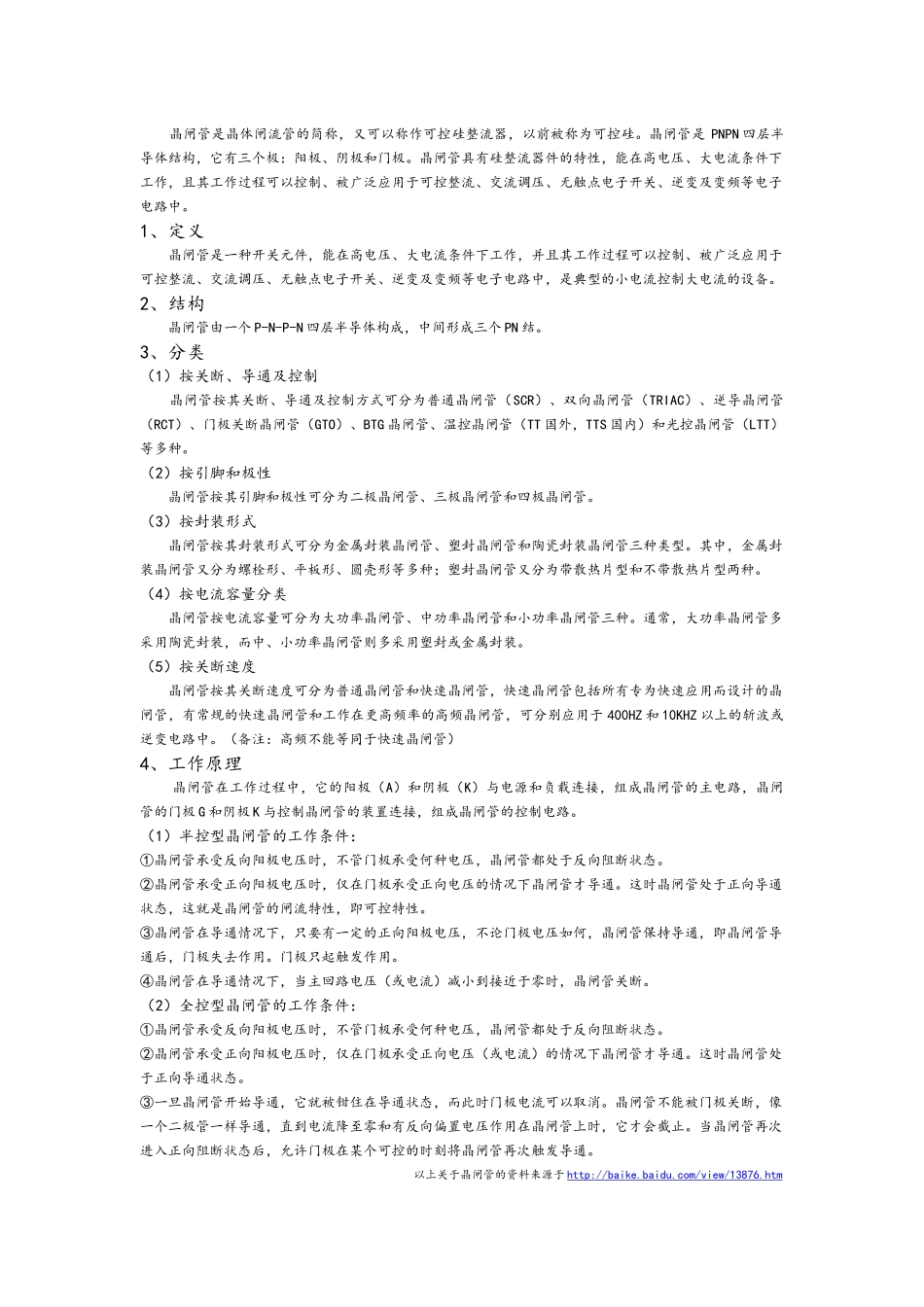

一、实验背景 整流电路,尤其是单相半控整流电路,是电力电子技术中出现最早的一种电路,它与人类生产生活实际紧密联系,应用十分广泛。 单相半波可控整流电路虽然具有电路简单、调整方便、使用原件少的优点,但却有整流电压脉动大、输出整流电流小的缺点。较为常用的是半控桥式整流电路,简称半控桥。该次实验内容就是有关单相半控桥整流电路的较为简单的研究。二、实验原理(该部分所有图像均由天舒同学绘制)单相桥式半控整流电路在电阻性负载时的工作情况与全控电路完全相同,这里只介绍电感性负载时的工作情况。单相桥式半控整流电路原理图如图所示。假设负载中电感很大,且电路已工作于稳态。当 电 源 电 压 u2 在正半周期,控制角为 α 时 , 触 发 晶闸管 VT1 使其导通,电源经 VT1 和 VD4 向负载供电。当 u2 过零变负时,由于电感的作用使 VT1 继续导通。因 a 点电位低于 b点电位,使得电流从 VD4 转移至 VD2,电流不再流经变压器二次绕组,而是由 VT1 和 VD2 续流。此阶段忽略器件的通态压降,则 ud=0,不像全控电路那样出现 ud 为负的情况。在 u2 负半周控制角为 a 时触发 VT3使其导通,则向 VT1 加反压使之关断,u2 经 VT3 和 VD2 向负载供电。u2 过零变正时,VD4 导通。VT3 和VD4 续流,ud 又为零。此后重复以上过程。若无续流二极管,则当 a 突然增大至 180°或触发脉冲丢失时,会发生一个晶闸管持续导通而两个二极管轮流导通的情况,这使 ud 成为正弦半波,即半周期 ud 为正弦,另外半周期 ud 为零,其平均值保持恒定,称为失控。有续流二极管 VD 时,续流过程由 VD 完成,在续流阶段晶闸管关断,避免了某一个晶闸管持续导通从而导致失控的现象。 该部分资料参考自 http://wenku.baidu.com三、相关资料补充(该部分所有图像均由天舒同学绘制)(一)晶闸管 晶闸管是晶体闸流管的简称,又可以称作可控硅整流器,以前被称为可控硅。晶闸管是 PNPN 四层半导体结构,它有三个极:阳极、阴极和门极。晶闸管具有硅整流器件的特性,能在高电压、大电流条件下工作,且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中。1、定义 晶闸管是一种开关元件,能在高电压、大电流条件下工作,并且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中,是典型的小电流控制大电流的...
