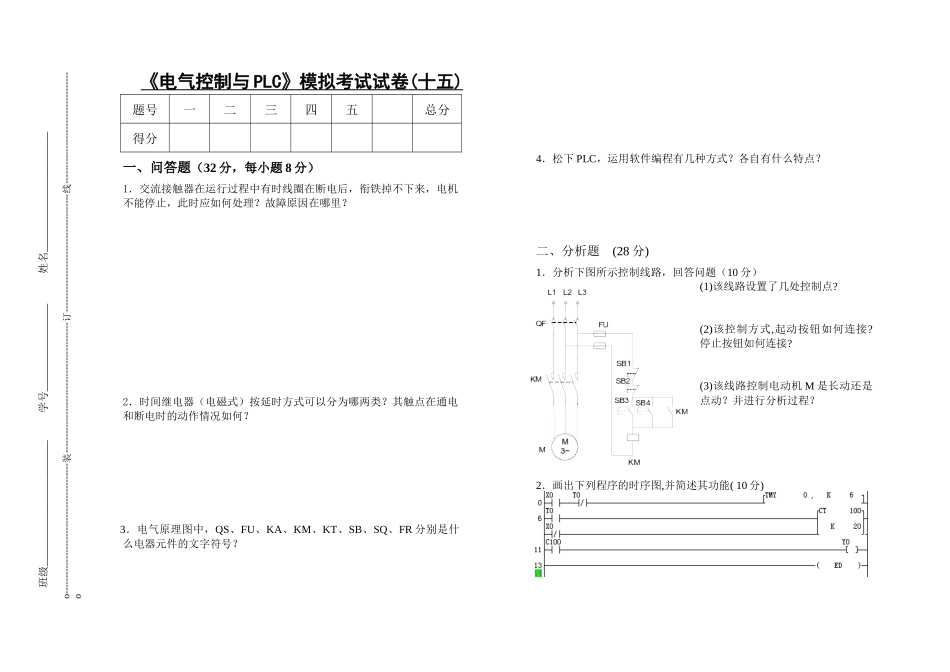

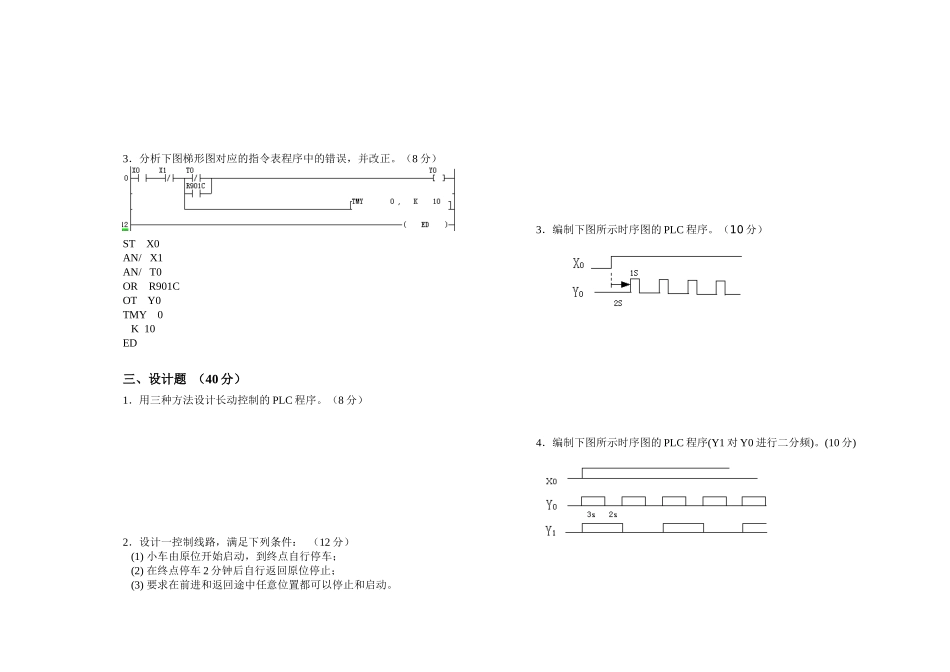

《电气控制与 PLC 》模拟考试试卷 ( 十五 ) 题号一二三四五总分得分一、问答题（32 分，每小题 8 分）1．交流接触器在运行过程中有时线圈在断电后，衔铁掉不下来，电机不能停止，此时应如何处理？故障原因在哪里？2．时间继电器（电磁式）按延时方式可以分为哪两类？其触点在通电和断电时的动作情况如何？3．电气原理图中，QS、FU、KA、KM、KT、SB、SQ、FR 分别是什么电器元件的文字符号？4．松下 PLC，运用软件编程有几种方式？各自有什么特点？二、分析题 (28 分)1．分析下图所示控制线路，回答问题（10 分）(1)该线路设置了几处控制点?(2)该控制方式,起动按钮如何连接? 停止按钮如何连接?(3)该线路控制电动机 M 是长动还是点动？并进行分析过程？2．画出下列程序的时序图,并简述其功能( 10 分)班级_______________________ 学号________________ 姓名______________________o-----------------------------------------装-----------------------------------------订-------------------------------------线-----------------------------------o3．分析下图梯形图对应的指令表程序中的错误，并改正。（8 分）ST X0AN/ X1AN/ T0OR R901COT Y0TMY 0 K 10ED三、设计题 （40 分）1．用三种方法设计长动控制的 PLC 程序。（8 分）2．设计一控制线路，满足下列条件： （12 分） (1) 小车由原位开始启动，到终点自行停车； (2) 在终点停车 2 分钟后自行返回原位停止； (3) 要求在前进和返回途中任意位置都可以停止和启动。3．编制下图所示时序图的 PLC 程序。（10 分）4．编制下图所示时序图的 PLC 程序(Y1 对 Y0 进行二分频)。(10 分)
