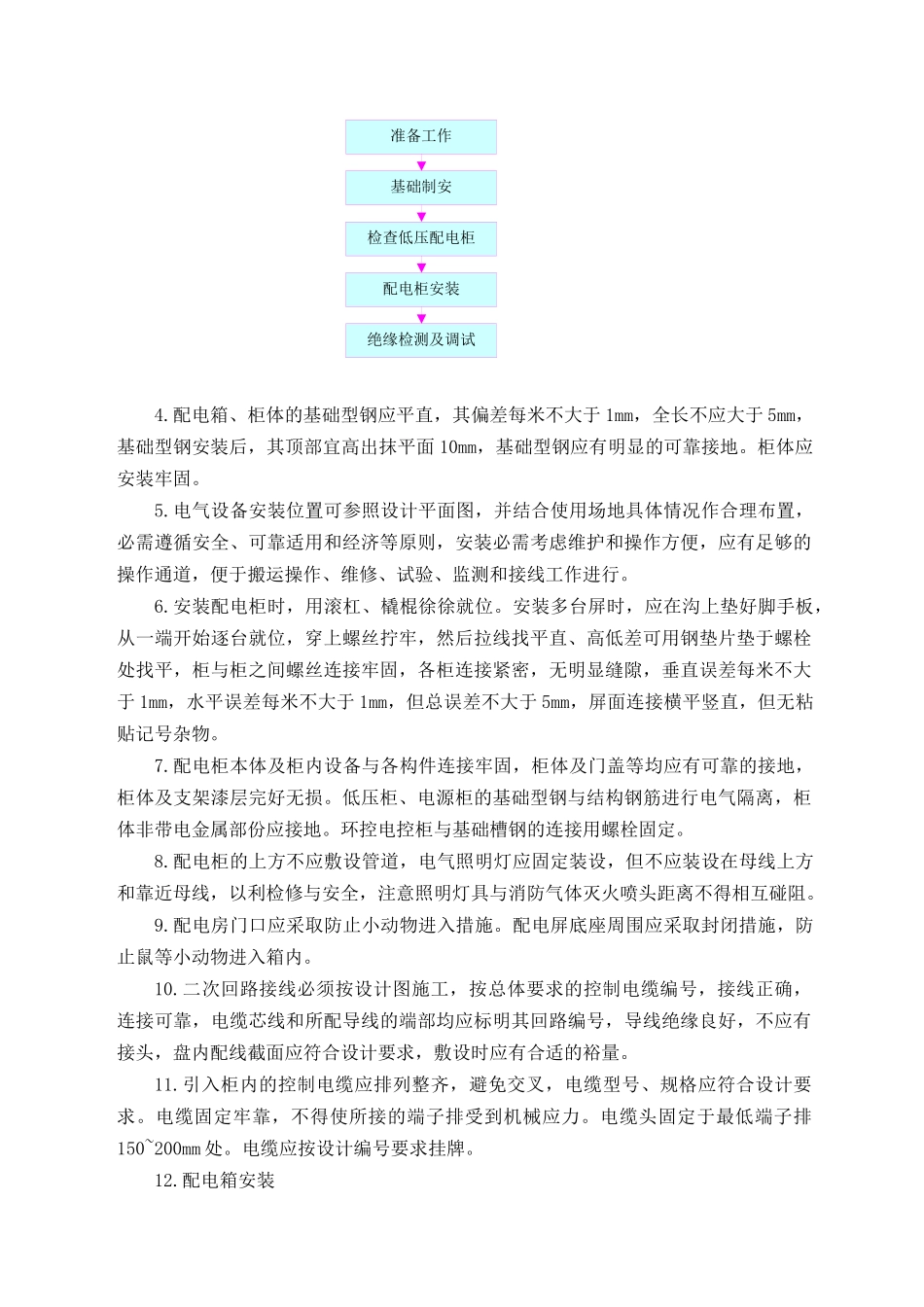

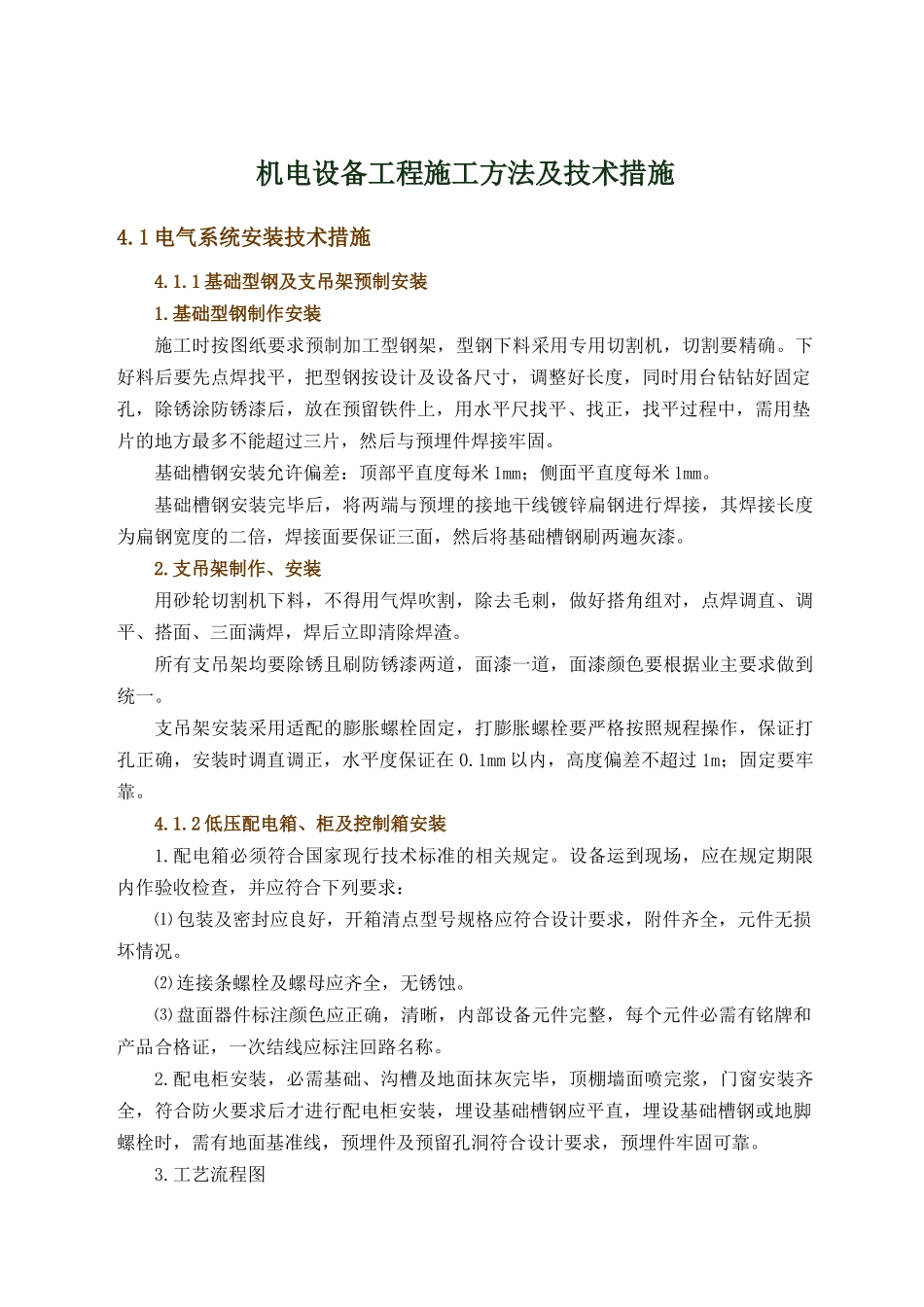

机电设备工程施工方法及技术措施4.1 电气系统安装技术措施4.1.1 基础型钢及支吊架预制安装1.基础型钢制作安装施工时按图纸要求预制加工型钢架，型钢下料采用专用切割机，切割要精确。下好料后要先点焊找平，把型钢按设计及设备尺寸，调整好长度，同时用台钻钻好固定孔，除锈涂防锈漆后，放在预留铁件上，用水平尺找平、找正，找平过程中，需用垫片的地方最多不能超过三片，然后与预埋件焊接牢固。基础槽钢安装允许偏差：顶部平直度每米 1mm；侧面平直度每米 1mm。基础槽钢安装完毕后，将两端与预埋的接地干线镀锌扁钢进行焊接，其焊接长度为扁钢宽度的二倍，焊接面要保证三面，然后将基础槽钢刷两遍灰漆。2.支吊架制作、安装用砂轮切割机下料，不得用气焊吹割，除去毛刺，做好搭角组对，点焊调直、调平、搭面、三面满焊，焊后立即清除焊渣。所有支吊架均要除锈且刷防锈漆两道，面漆一道，面漆颜色要根据业主要求做到统一。支吊架安装采用适配的膨胀螺栓固定，打膨胀螺栓要严格按照规程操作，保证打孔正确，安装时调直调正，水平度保证在 0.1mm 以内，高度偏差不超过 1m；固定要牢靠。4.1.2 低压配电箱、柜及控制箱安装1.配电箱必须符合国家现行技术标准的相关规定。设备运到现场，应在规定期限内作验收检查，并应符合下列要求：⑴ 包装及密封应良好，开箱清点型号规格应符合设计要求，附件齐全，元件无损坏情况。⑵ 连接条螺栓及螺母应齐全，无锈蚀。⑶ 盘面器件标注颜色应正确，清晰，内部设备元件完整，每个元件必需有铭牌和产品合格证，一次结线应标注回路名称。2.配电柜安装，必需基础、沟槽及地面抹灰完毕，顶棚墙面喷完浆，门窗安装齐全，符合防火要求后才进行配电柜安装，埋设基础槽钢应平直，埋设基础槽钢或地脚螺栓时，需有地面基准线，预埋件及预留孔洞符合设计要求，预埋件牢固可靠。3.工艺流程图准备工作基础制安检查低压配电柜配电柜安装绝缘检测及调试4.配电箱、柜体的基础型钢应平直，其偏差每米不大于 1mm，全长不应大于 5mm，基础型钢安装后，其顶部宜高出抹平面 10mm，基础型钢应有明显的可靠接地。柜体应安装牢固。5.电气设备安装位置可参照设计平面图，并结合使用场地具体情况作合理布置，必需遵循安全、可靠适用和经济等原则，安装必需考虑维护和操作方便，应有足够的操作通道，便于搬运操作、维修、试验、监测和接线工作进行。6.安装配电柜时，用滚杠、橇棍徐徐就位。安装多台屏时，应在沟上垫好脚手板，从一...
