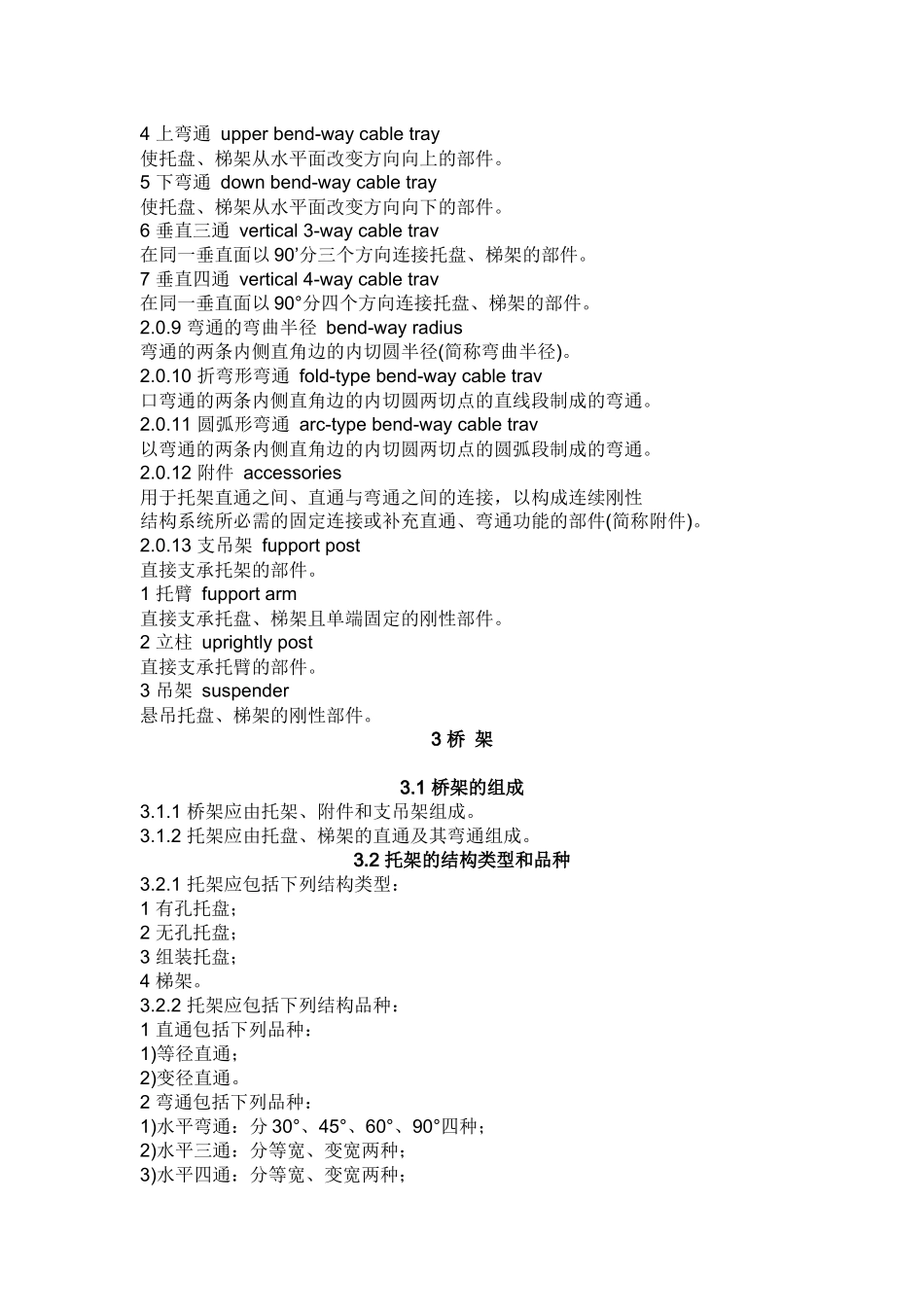

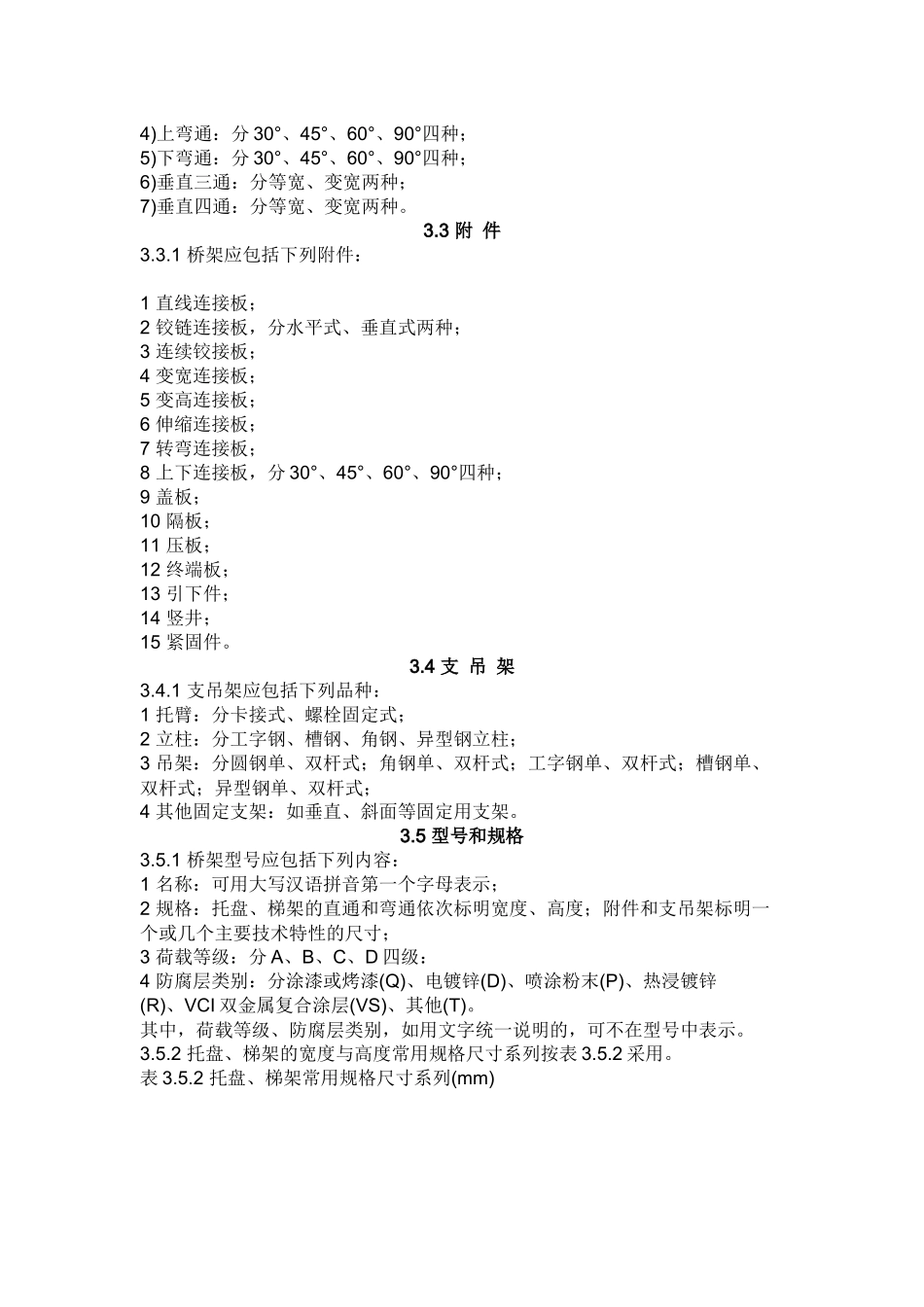

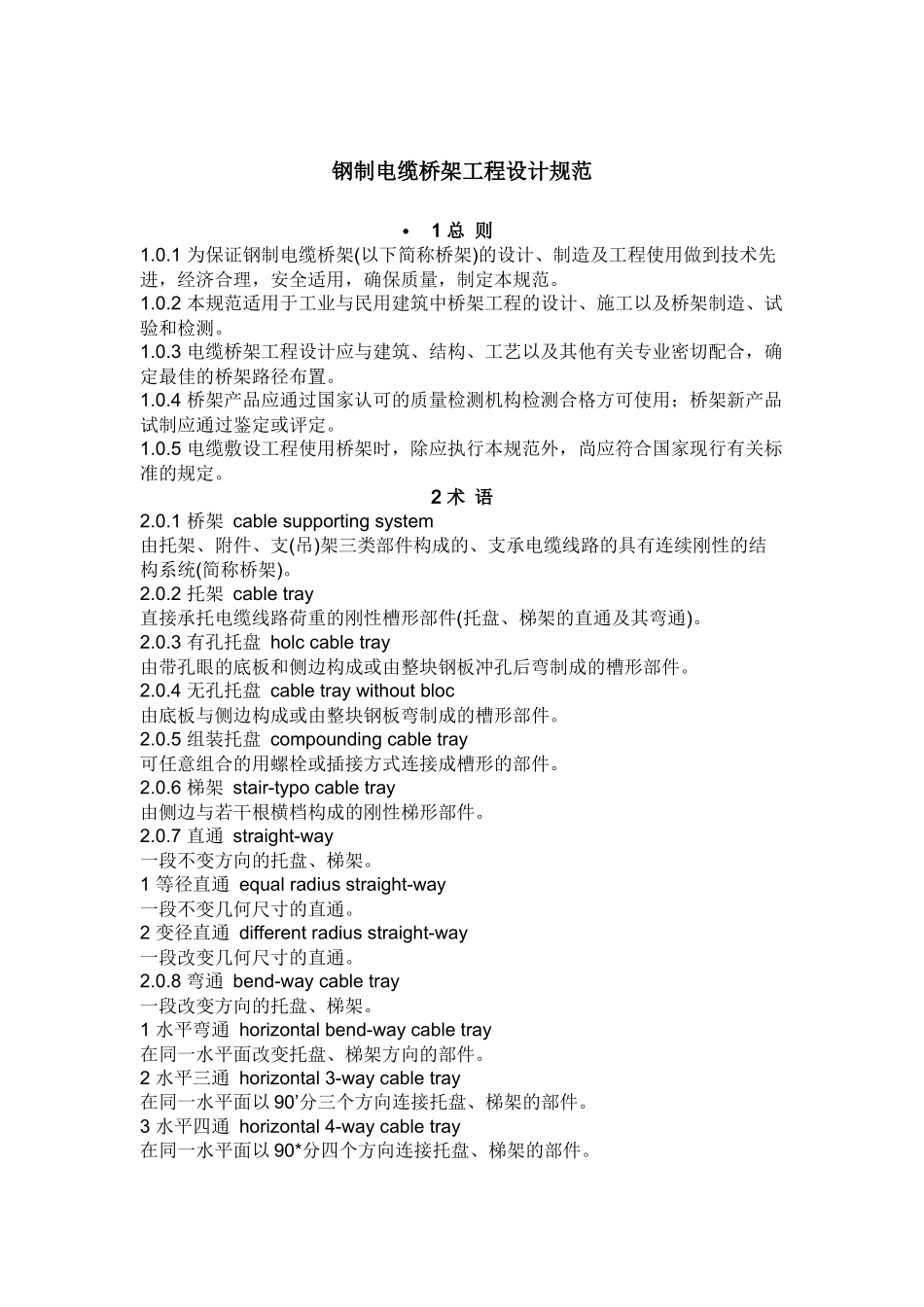

钢制电缆桥架工程设计规范1 总 则1.0.1 为保证钢制电缆桥架(以下简称桥架)的设计、制造及工程使用做到技术先进，经济合理，安全适用，确保质量，制定本规范。1.0.2 本规范适用于工业与民用建筑中桥架工程的设计、施工以及桥架制造、试验和检测。1.0.3 电缆桥架工程设计应与建筑、结构、工艺以及其他有关专业密切配合，确定最佳的桥架路径布置。1.0.4 桥架产品应通过国家认可的质量检测机构检测合格方可使用；桥架新产品试制应通过鉴定或评定。1.0.5 电缆敷设工程使用桥架时，除应执行本规范外，尚应符合国家现行有关标准的规定。2 术 语2.0.1 桥架 cable supporting system由托架、附件、支(吊)架三类部件构成的、支承电缆线路的具有连续刚性的结构系统(简称桥架)。2.0.2 托架 cable tray直接承托电缆线路荷重的刚性槽形部件(托盘、梯架的直通及其弯通)。2.0.3 有孔托盘 holc cable tray由带孔眼的底板和侧边构成或由整块钢板冲孔后弯制成的槽形部件。2.0.4 无孔托盘 cable tray without bloc由底板与侧边构成或由整块钢板弯制成的槽形部件。2.0.5 组装托盘 compounding cable tray可任意组合的用螺栓或插接方式连接成槽形的部件。2.0.6 梯架 stair-typo cable tray由侧边与若干根横档构成的刚性梯形部件。2.0.7 直通 straight-way一段不变方向的托盘、梯架。1 等径直通 equal radius straight-way一段不变几何尺寸的直通。2 变径直通 different radius straight-way一段改变几何尺寸的直通。2.0.8 弯通 bend-way cable tray一段改变方向的托盘、梯架。1 水平弯通 horizontal bend-way cable tray在同一水平面改变托盘、梯架方向的部件。2 水平三通 horizontal 3-way cable tray在同一水平面以 90’分三个方向连接托盘、梯架的部件。3 水平四通 horizontal 4-way cable tray在同一水平面以 90*分四个方向连接托盘、梯架的部件。4 上弯通 upper bend-way cable tray使托盘、梯架从水平面改变方向向上的部件。5 下弯通 down bend-way cable tray使托盘、梯架从水平面改变方向向下的部件。6 垂直三通 vertical 3-way cable trav在同一垂直面以 90’分三个方向连接托盘、梯架的部件。7 垂直四通 vertical 4-way cable trav在同一垂直面以 90°分四个方向连接托盘、梯架的部件。2.0.9 弯通的弯曲半径 bend-way radius弯通的两条内侧直角边的内切圆半径(简...
