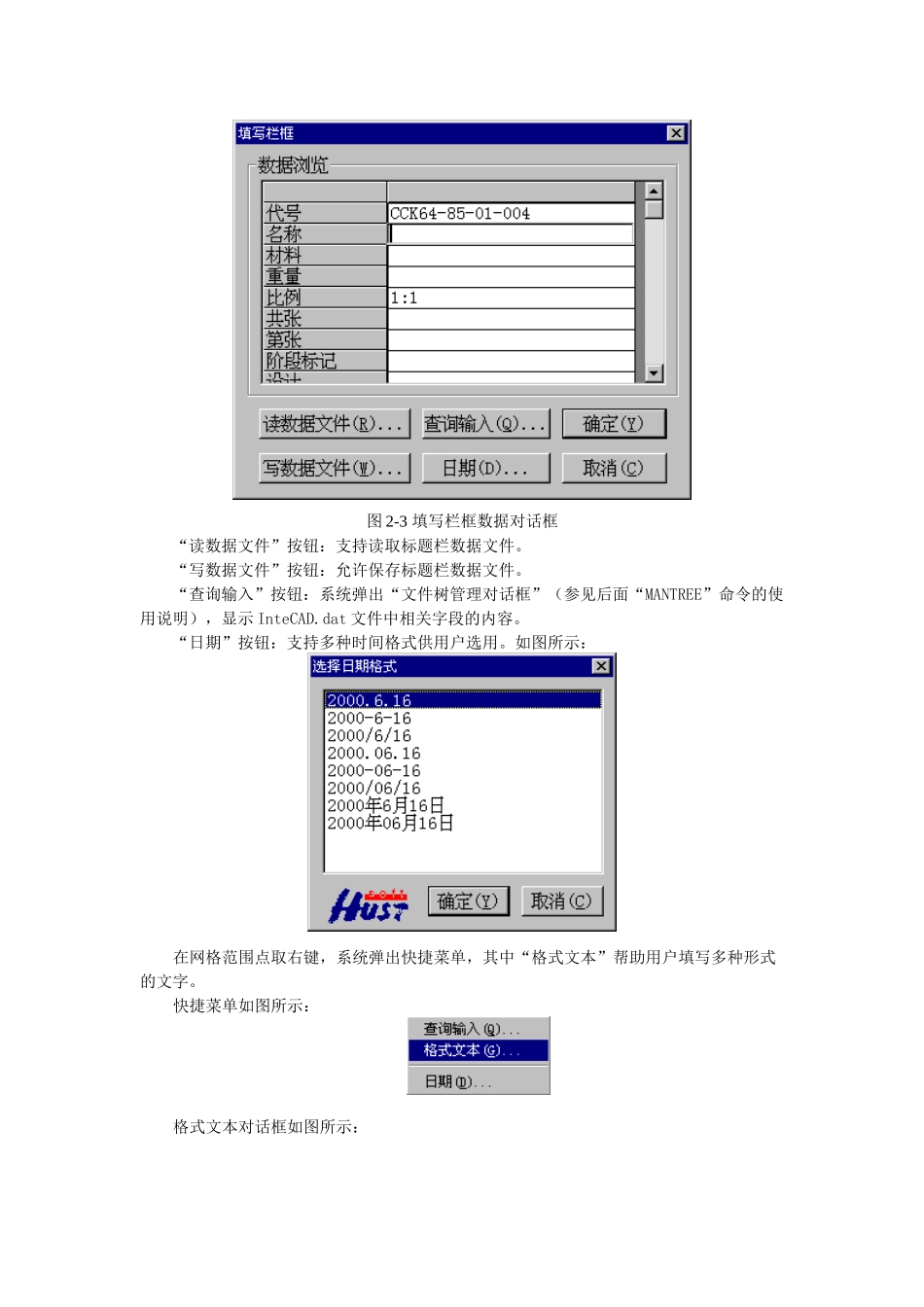

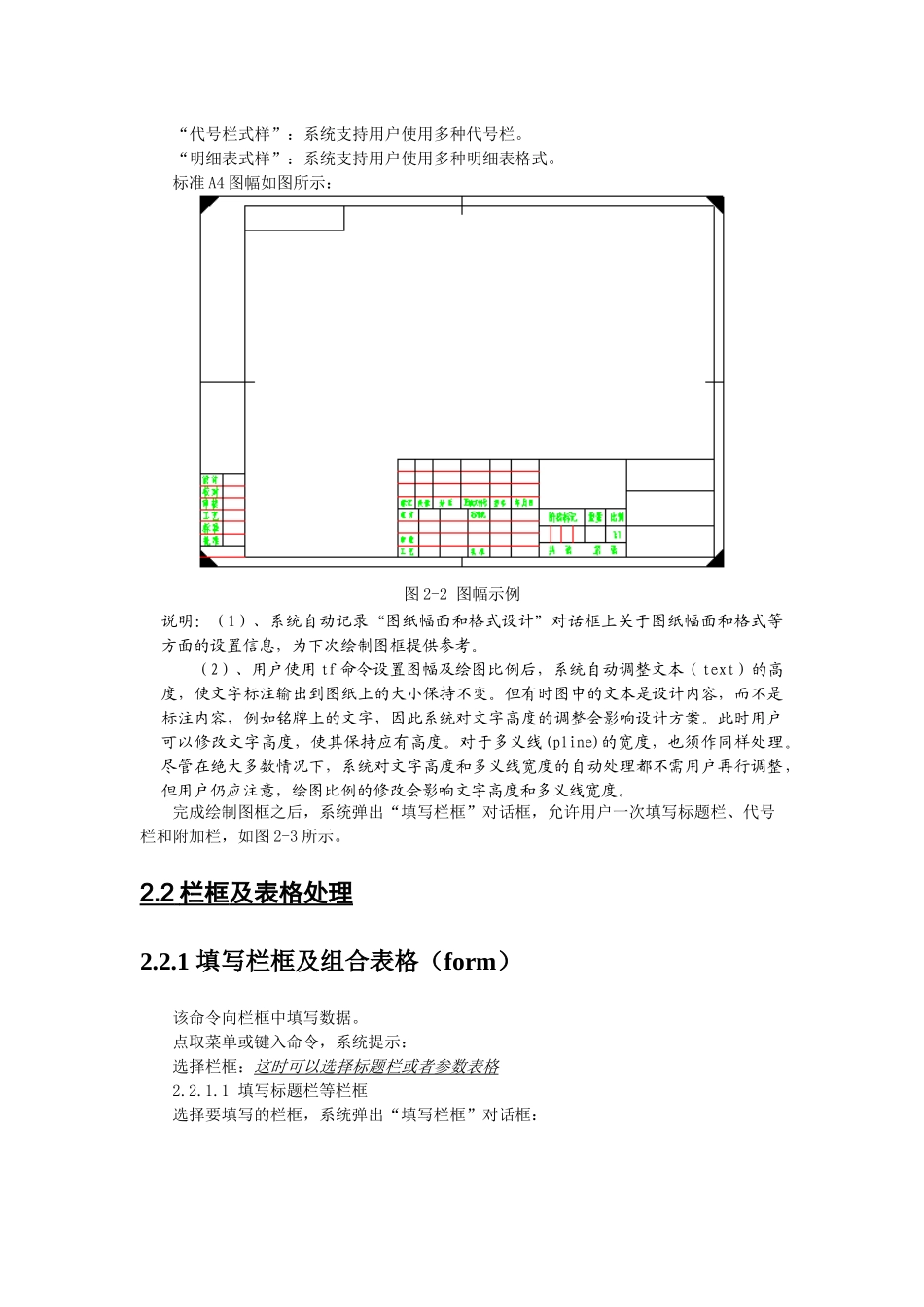

第二章 辅助制图2.1 绘制图框 （ tf ） 系统提供了完善的图纸幅面和格式设计功能，使用 tf 命令可以直接调用国家标准(GB/T 14689-93)《机械制图、图纸幅面及设计》中所规定的各种幅面尺寸及格式。点取菜单或键入命令，系统弹出“图纸幅面和格式设计”对话框：图 2-1 图纸幅面和格式设计对话框其中：“幅面大小”区域：系统提供国家标准系列幅面、加长系列幅面，图幅的高度和宽度大小可以在编辑框中修改。“绘图比例”区域：系统提供提供国家标准(GB/T 14690-93)系列比例供选择，绘制图幅会同时设置当前比例。“查询输入”按钮：系统弹出“文件树管理对话框”（参见后面“MANTREE”命令的使用说明），并显示 InteCAD.dat 文件中“Code”区域的内容，用以帮助用户查询输入图号。“格式选项”区域：系统提供国家标准(GB/T 14689-93)要求的各种格式选项。“图框线宽”区域：系统支持修改图幅装订边线宽和图框线宽。“分区设置”区域：系统支持作图幅分区。“标题栏式样”：系统支持用户使用多种标题栏。“附加栏式样”：系统支持用户使用多种附加栏。“代号栏式样”：系统支持用户使用多种代号栏。“明细表式样”：系统支持用户使用多种明细表格式。标准 A4 图幅如图所示：图 2-2 图幅示例说明：（1）、系统自动记录“图纸幅面和格式设计”对话框上关于图纸幅面和格式等方面的设置信息，为下次绘制图框提供参考。（2）、用户使用 tf 命令设置图幅及绘图比例后，系统自动调整文本（text）的高度，使文字标注输出到图纸上的大小保持不变。但有时图中的文本是设计内容，而不是标注内容，例如铭牌上的文字，因此系统对文字高度的调整会影响设计方案。此时用户可以修改文字高度，使其保持应有高度。对于多义线(pline)的宽度，也须作同样处理。尽管在绝大多数情况下，系统对文字高度和多义线宽度的自动处理都不需用户再行调整，但用户仍应注意，绘图比例的修改会影响文字高度和多义线宽度。完成绘制图框之后，系统弹出“填写栏框”对话框，允许用户一次填写标题栏、代号栏和附加栏，如图 2-3 所示。2.2 栏框 及表格处理 2.2.1 填写栏框及组合表格（form）该命令向栏框中填写数据。点取菜单或键入命令，系统提示：选择栏框：这时可以选择标题栏或者参数表格2.2.1.1 填写标题栏等栏框选择要填写的栏框，系统弹出“填写栏框”对话框：图 2-3 填写栏框数据对话框“读数据文件”按钮：支持读取标题栏数据文件。“写数据文件”按钮：...
