电缆桥架的安装VIP免费

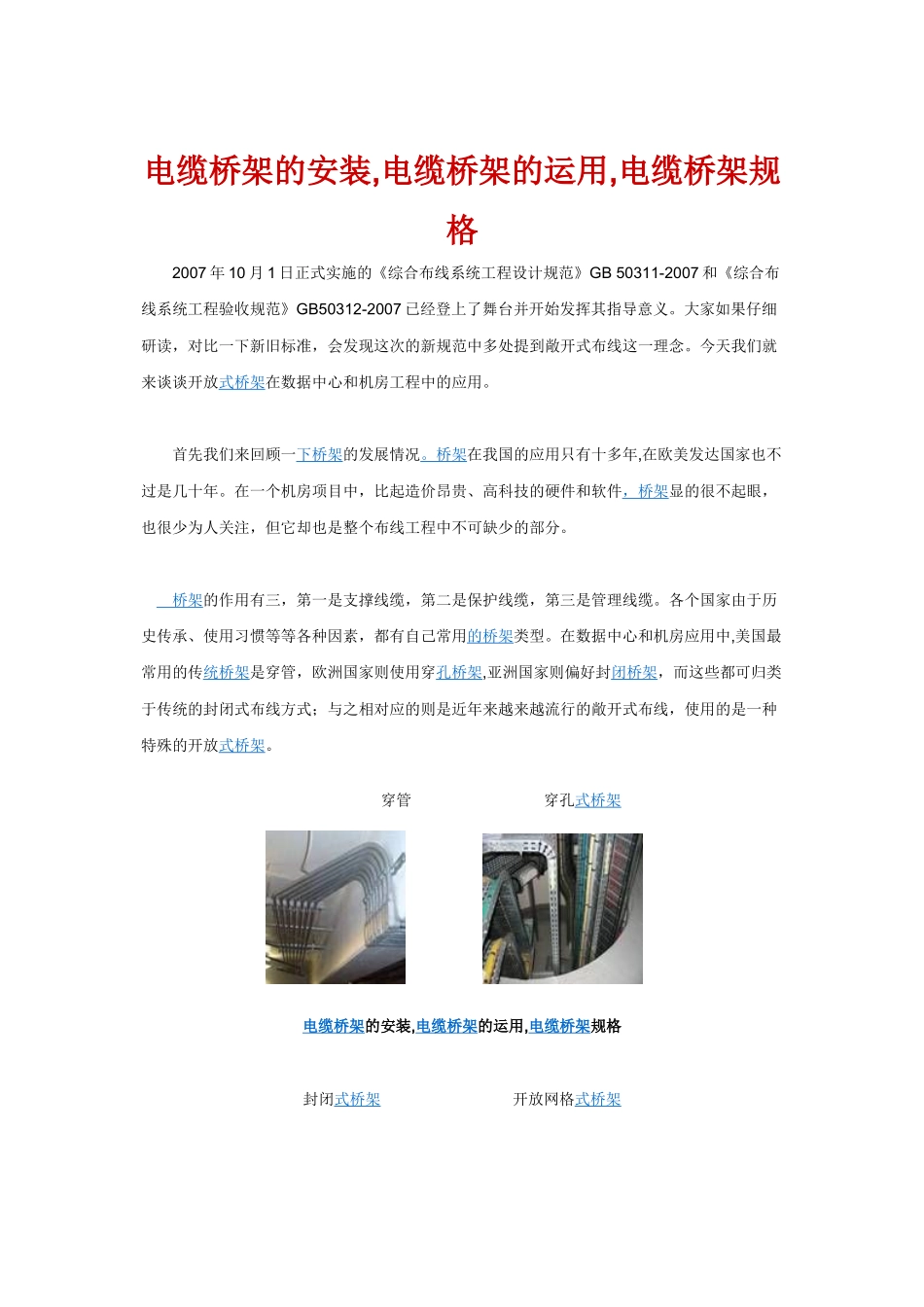

电缆桥架的安装_第1页
1/25

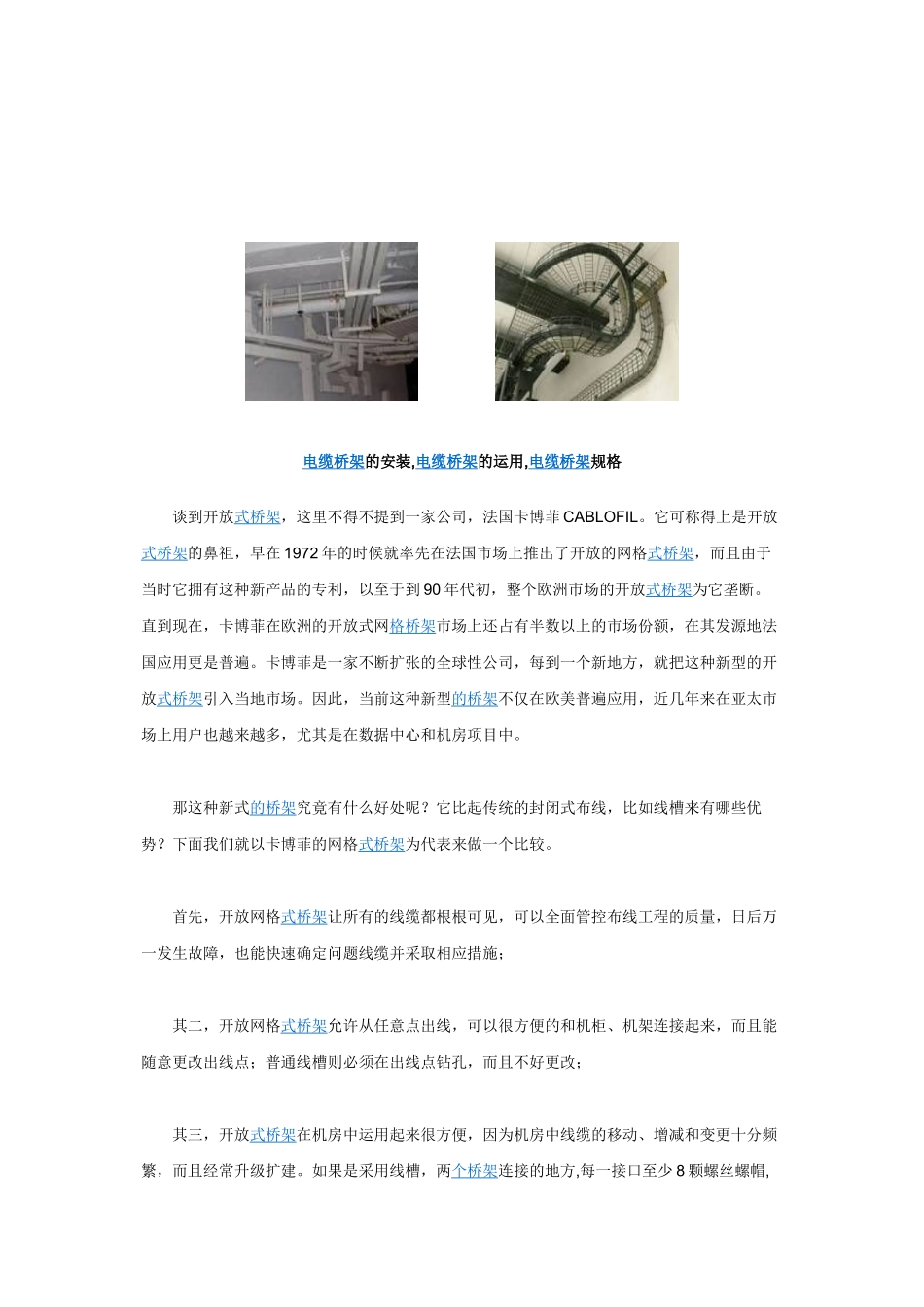

电缆桥架的安装_第2页
2/25

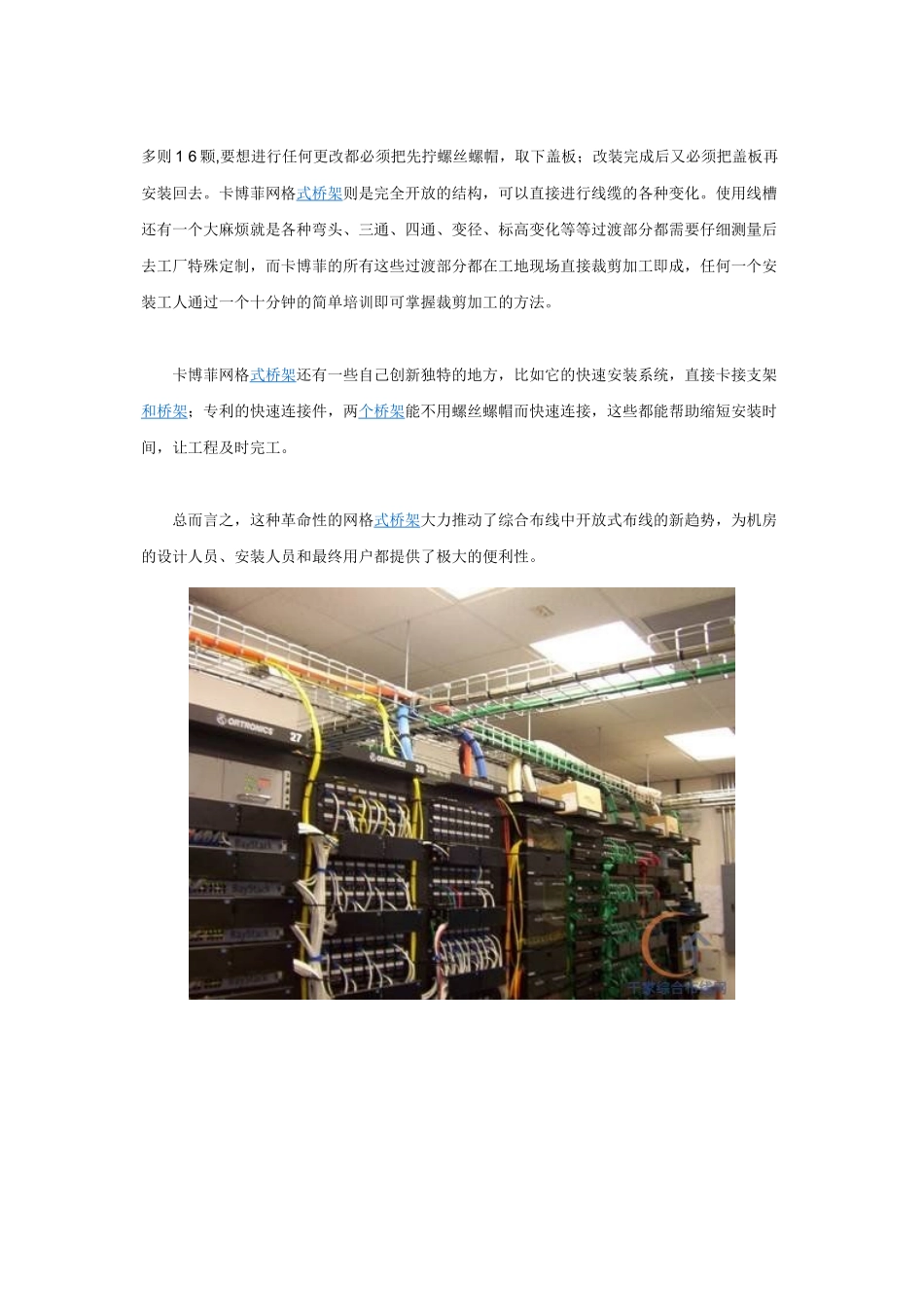

电缆桥架的安装_第3页
3/25
电缆桥架的安装,电缆桥架的运用,电缆桥架规格 2007 年 10 月 1 日正式实施的《综合布线系统工程设计规范》GB 50311-2007 和《综合布线系统工程验收规范》GB50312-2007 已经登上了舞台并开始发挥其指导意义。大家如果仔细研读,对比一下新旧标准,会发现这次的新规范中多处提到敞开式布线这一理念。今天我们就来谈谈开放式桥架在数据中心和机房工程中的应用。 首先我们来回顾一下桥架的发展情况。桥架在我国的应用只有十多年,在欧美发达国家也不过是几十年。在一个机房项目中,比起造价昂贵、高科技的硬件和软件,桥架显的很不起眼,也很少为人关注,但它却也是整个布线工程中不可缺少的部分。 桥架的作用有三,第一是支撑线缆,第二是保护线缆,第三是管理线缆。各个国家由于历史传承、使用习惯等等各种因素,都有自己常用的桥架类型。在数据中心和机房应用中,美国最常用的传统桥架是穿管,欧洲国家则使用穿孔桥架,亚洲国家则偏好封闭桥架,而这些都可归类于传统的封闭式布线方式;与之相对应的则是近年来越来越流行的敞开式布线,使用的是一种特殊的开放式桥架。 穿管 穿孔式桥架 电缆桥架的安装,电缆桥架的运用,电缆桥架规格封闭式桥架 开放网格式桥架 电缆桥架的安装,电缆桥架的运用,电缆桥架规格 谈到开放式桥架,这里不得不提到一家公司,法国卡博菲 CABLOFIL。它可称得上是开放式桥架的鼻祖,早在 1972 年的时候就率先在法国市场上推出了开放的网格式桥架,而且由于当时它拥有这种新产品的专利,以至于到 90 年代初,整个欧洲市场的开放式桥架为它垄断。直到现在,卡博菲在欧洲的开放式网格桥架市场上还占有半数以上的市场份额,在其发源地法国应用更是普遍。卡博菲是一家不断扩张的全球性公司,每到一个新地方,就把这种新型的开放式桥架引入当地市场。因此,当前这种新型的桥架不仅在欧美普遍应用,近几年来在亚太市场上用户也越来越多,尤其是在数据中心和机房项目中。 那这种新式的桥架究竟有什么好处呢?它比起传统的封闭式布线,比如线槽来有哪些优势?下面我们就以卡博菲的网格式桥架为代表来做一个比较。 首先,开放网格式桥架让所有的线缆都根根可见,可以全面管控布线工程的质量,日后万一发生故障,也能快速确定问题线缆并采取相应措施; 其二,开放网格式桥架允许从任意点出线,可以很方便的和机柜、机架连接起来,而且能随意更改出线点;普通线槽则必须在出线点钻孔,而且不好更改; 其三,开放式桥...
