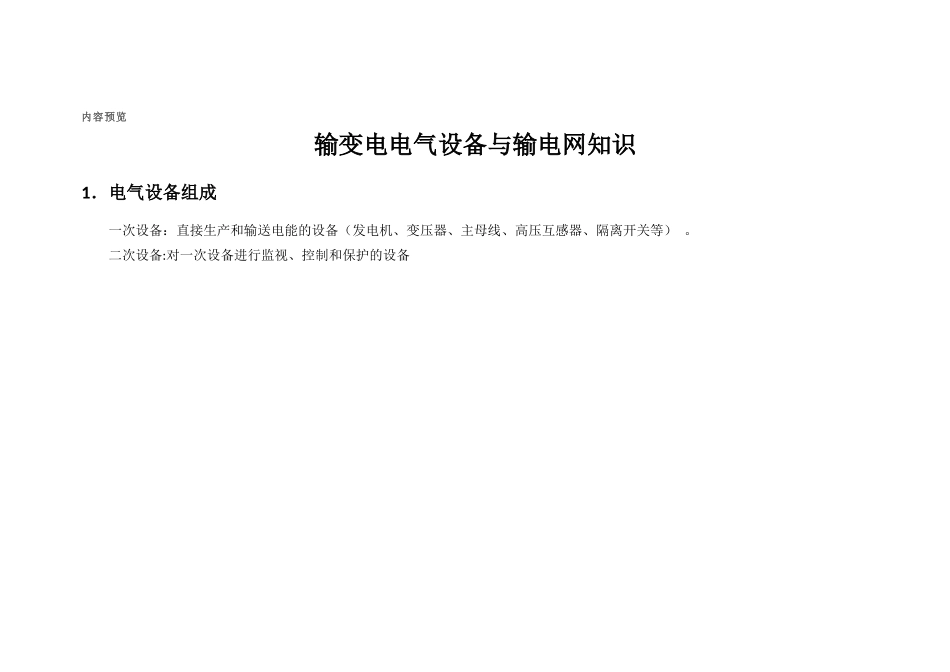

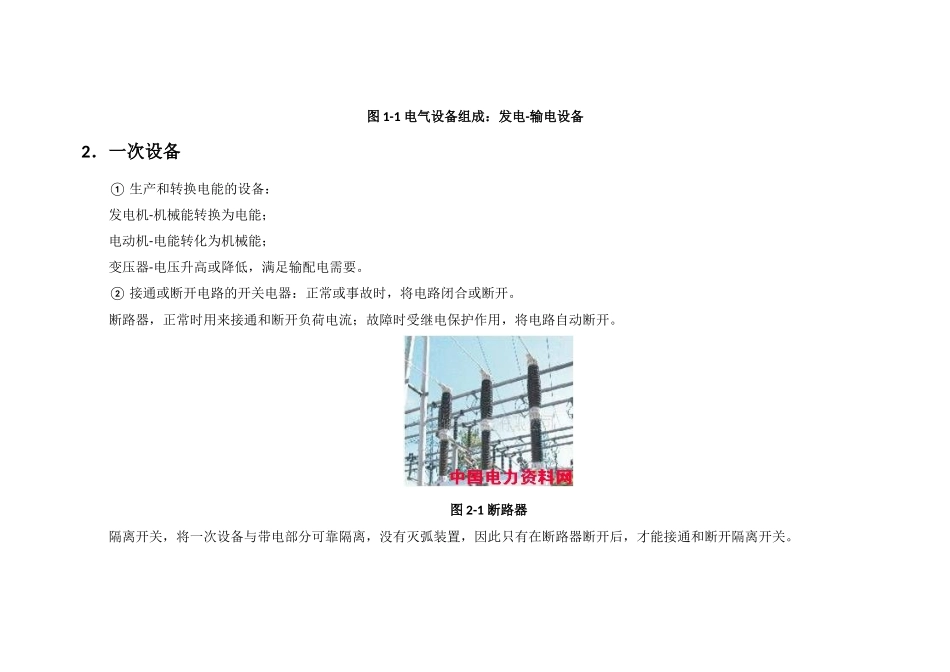

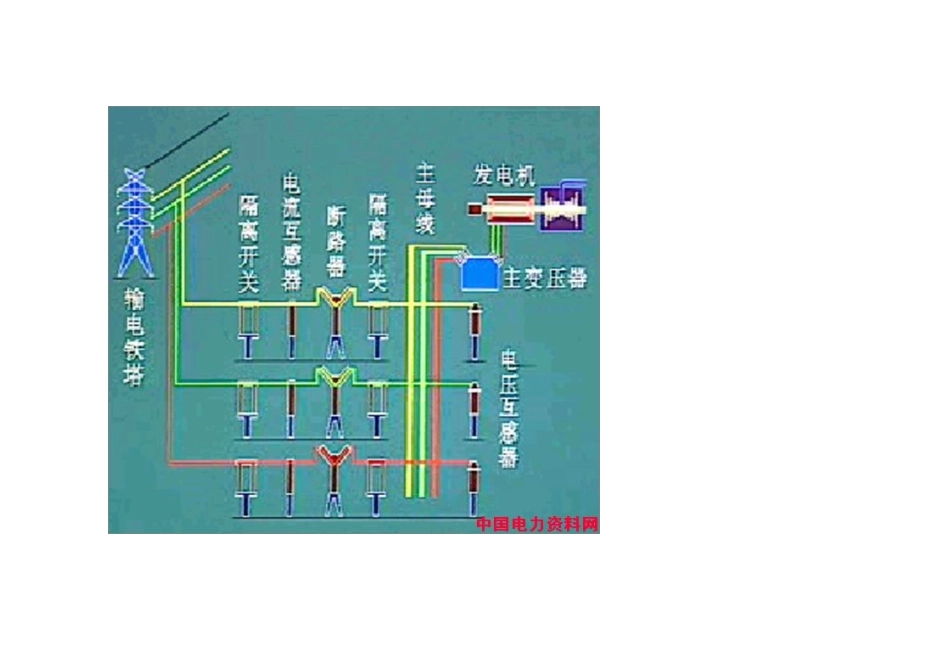

内容预览输变电电气设备与输电网知识1．电气设备组成一次设备：直接生产和输送电能的设备（发电机、变压器、主母线、高压互感器、隔离开关等） 。二次设备:对一次设备进行监视、控制和保护的设备图 1-1 电气设备组成：发电-输电设备2．一次设备① 生产和转换电能的设备：发电机-机械能转换为电能；电动机-电能转化为机械能；变压器-电压升高或降低，满足输配电需要。② 接通或断开电路的开关电器：正常或事故时，将电路闭合或断开。断路器，正常时用来接通和断开负荷电流；故障时受继电保护作用，将电路自动断开。图 2-1 断路器隔离开关，将一次设备与带电部分可靠隔离，没有灭弧装置，因此只有在断路器断开后，才能接通和断开隔离开关。图 2-2 隔离开关熔断器，熔断器是根据电流超过规定值一定时间后，以其自身产生的热量使熔体熔化，从而使电路断开的原理制成的一种电流保护器。熔断器广泛应用于低压配电系统和控制系统及用电设备中，作为短路和过电流保护，是应用最普遍的保护器件之一。图 2-3 熔断器接触器，接触器是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。其原理是当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作：常闭触头断开；常开触头闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原：常闭触头闭合；常开触头断开。图 2-4 接触器③ 限制故障电流和防御过电压的电器电抗器-限制短路电流，维持母线残压。避雷器-防御过电压图 2-5 避雷器 1图 2-6 避雷器 2④ 接地装置：电力系统中性点的工作接地或保护人身安全的保护接地，与地中的接地网相连。⑤ 载流导体：将电气设备连接起来母线，汇集和分配电能架空线，终端线、联络线电缆，城市、厂站内部或附近、穿越江河或海峡时使用图 2-1 主要电气一次设备的图形符号3．二次设备① 仪用互感器：将电路中的高电压或大电流转换成低电压、小电流，供给仪表和保护装置使用。电压互感器 PT；电流互感器 CT② 测量表计：测量电路中的电气参数。电压表；电流表；功率因数表③ 继电保护及自动装置：迅速反应不正常情况并进行监控和调节。④ 直流电源设备：供给控制、保护和厂用直流负荷、事故照明的直流用电。直流发电机组；蓄电池组；硅整流设备⑤ 操...
