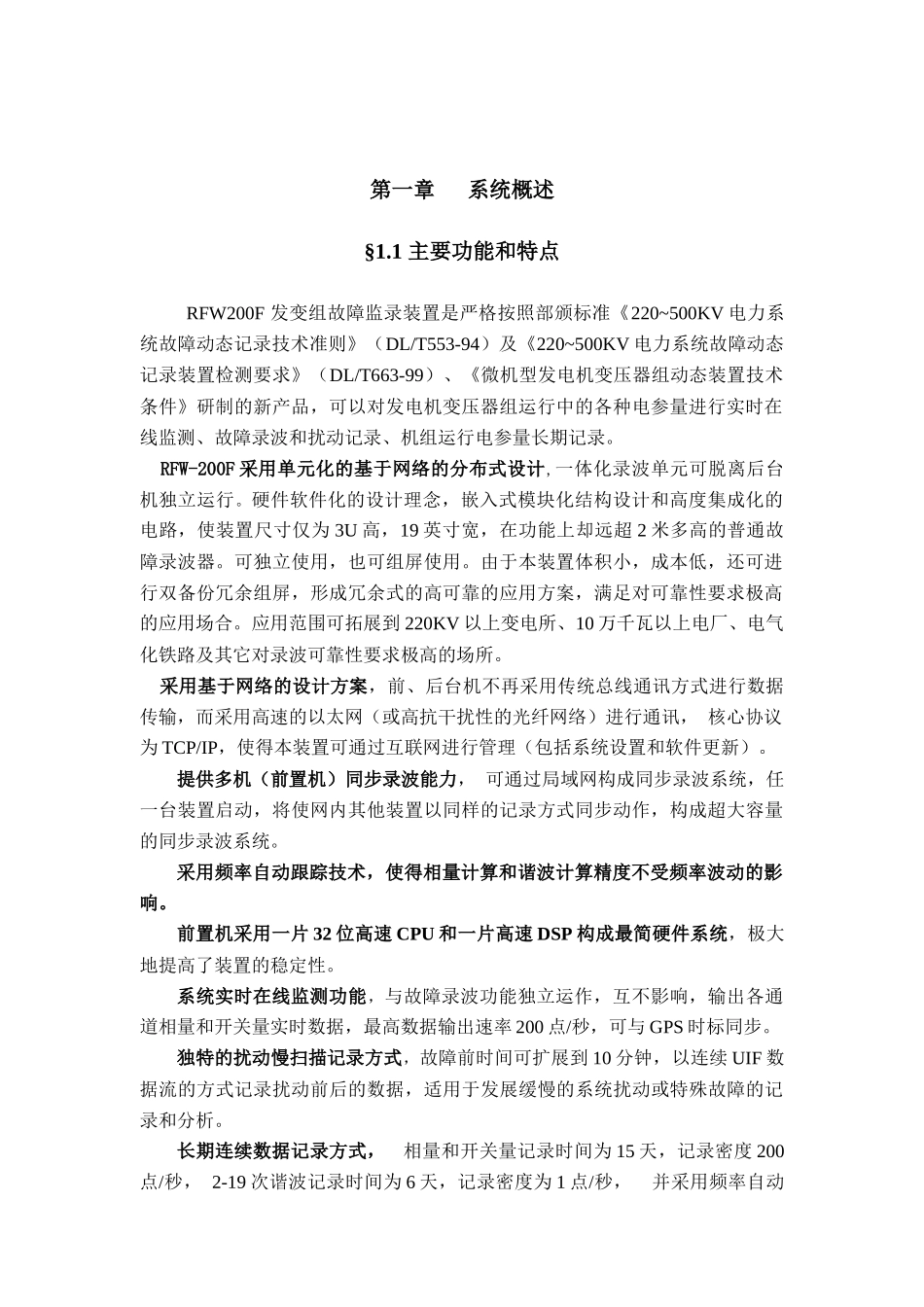

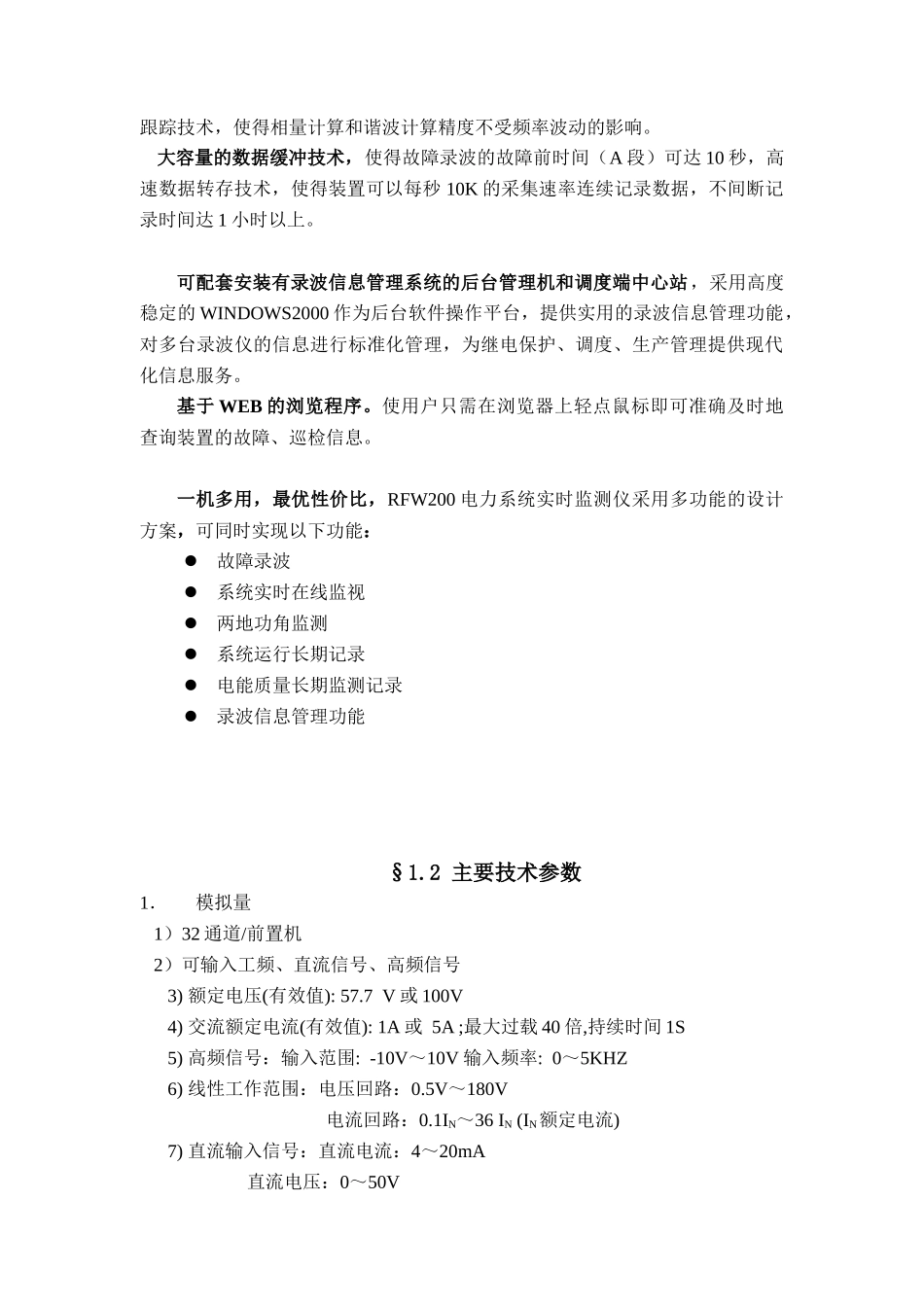

RFW200F 型发变组故障监录装置说明书目录第一章 系统概述§1.1 主要功能和特点§1.2 主要技术参数§1.3 故障数据记录方式第二章 硬件说明§2.1 系统硬件组成§2.2 系统硬件说明第三章 软件说明 §3.1 后台操作说明 §3.2 web 操作说明第四章 安装与调试第五章 装置型号及命名第六章 组屏原则和订货须知第七章 端子布置图第一章系统概述§1.1 主要功能和特点RFW200F 发变组故障监录装置是严格按照部颁标准《220~500KV 电力系统故障动态记录技术准则》（DL/T553-94）及《220~500KV 电力系统故障动态记录装置检测要求》（DL/T663-99）、《微机型发电机变压器组动态装置技术条件》研制的新产品，可以对发电机变压器组运行中的各种电参量进行实时在线监测、故障录波和扰动记录、机组运行电参量长期记录。 RFW-200F 采用单元化的基于网络的分布式设计,一体化录波单元可脱离后台机独立运行。硬件软件化的设计理念，嵌入式模块化结构设计和高度集成化的电路，使装置尺寸仅为 3U 高，19 英寸宽，在功能上却远超 2 米多高的普通故障录波器。可独立使用，也可组屏使用。由于本装置体积小，成本低，还可进行双备份冗余组屏，形成冗余式的高可靠的应用方案，满足对可靠性要求极高的应用场合。应用范围可拓展到 220KV 以上变电所、10 万千瓦以上电厂、电气化铁路及其它对录波可靠性要求极高的场所。 采用基于网络的设计方案，前、后台机不再采用传统总线通讯方式进行数据传输，而采用高速的以太网（或高抗干扰性的光纤网络）进行通讯， 核心协议为 TCP/IP，使得本装置可通过互联网进行管理（包括系统设置和软件更新）。提供多机（前置机）同步录波能力， 可通过局域网构成同步录波系统，任一台装置启动，将使网内其他装置以同样的记录方式同步动作，构成超大容量的同步录波系统。采用频率自动跟踪技术，使得相量计算和谐波计算精度不受频率波动的影响。前置机采用一片 32 位高速 CPU 和一片高速 DSP 构成最简硬件系统，极大地提高了装置的稳定性。系统实时在线监测功能，与故障录波功能独立运作，互不影响，输出各通道相量和开关量实时数据，最高数据输出速率 200 点/秒，可与 GPS 时标同步。独特的扰动慢扫描记录方式，故障前时间可扩展到 10 分钟，以连续 UIF 数据流的方式记录扰动前后的数据，适用于发展缓慢的系统扰动或特殊故障的记录和分析。长期连续数据记录方式， 相量和开关量记录时间为 15 天，...
