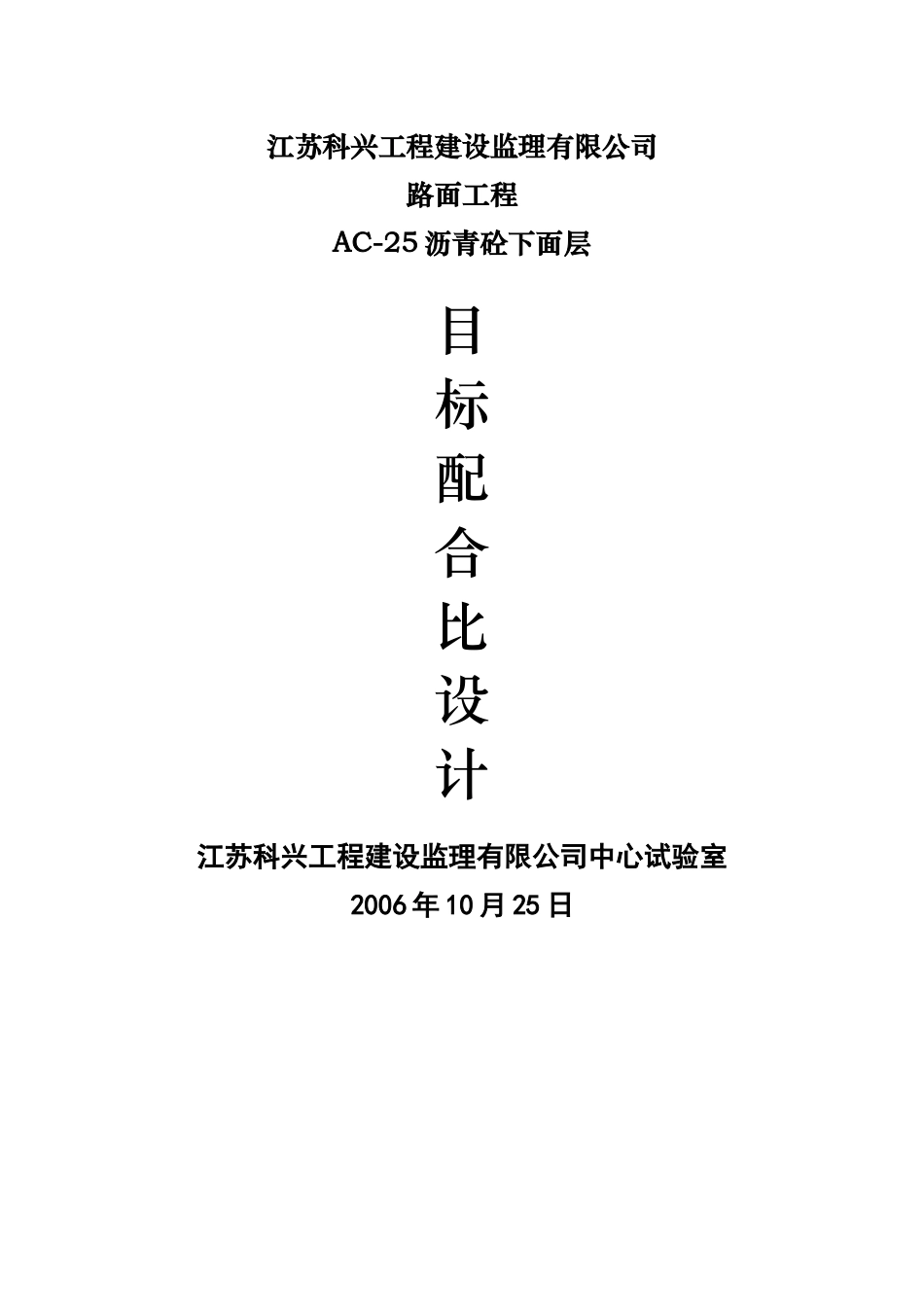

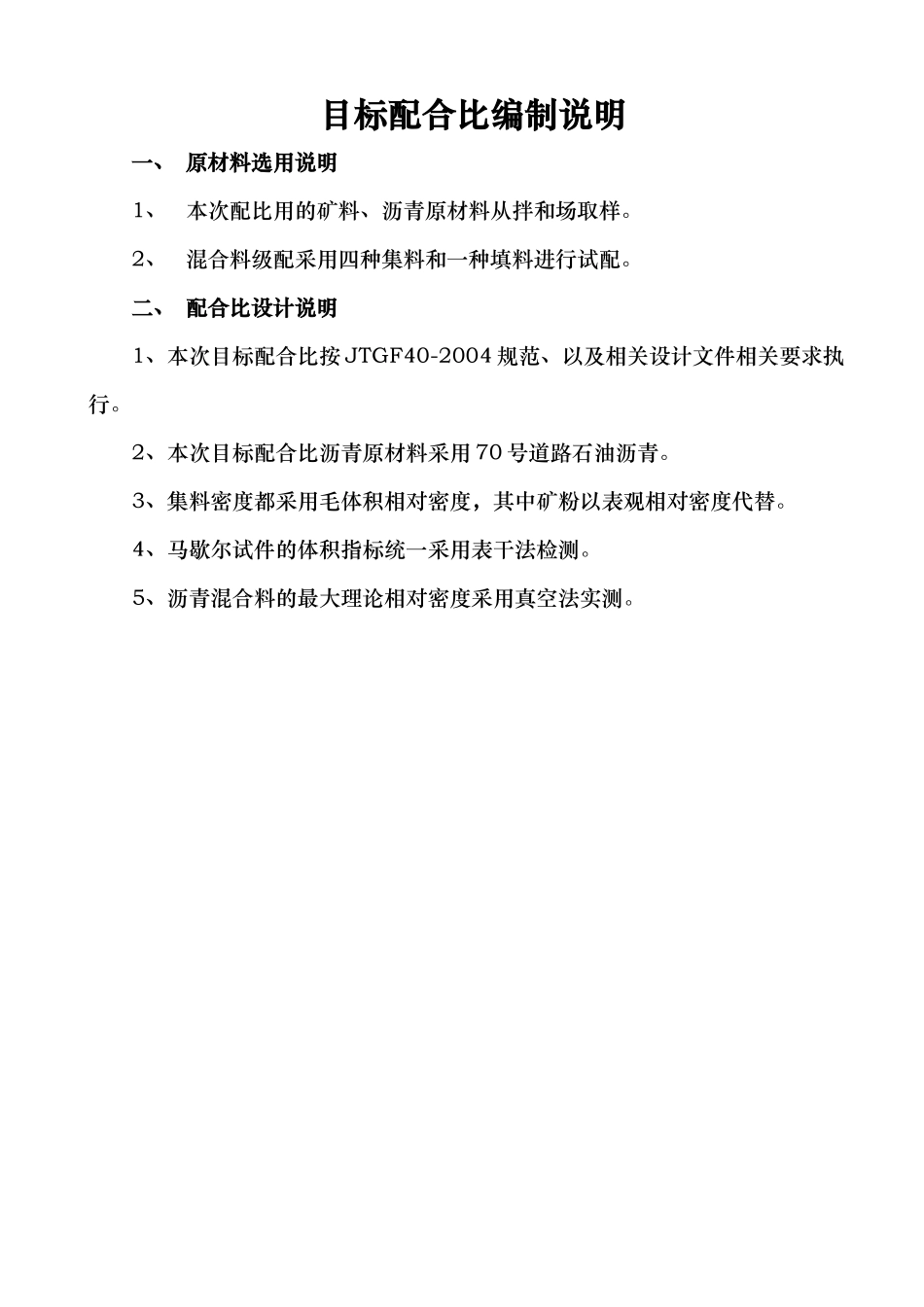

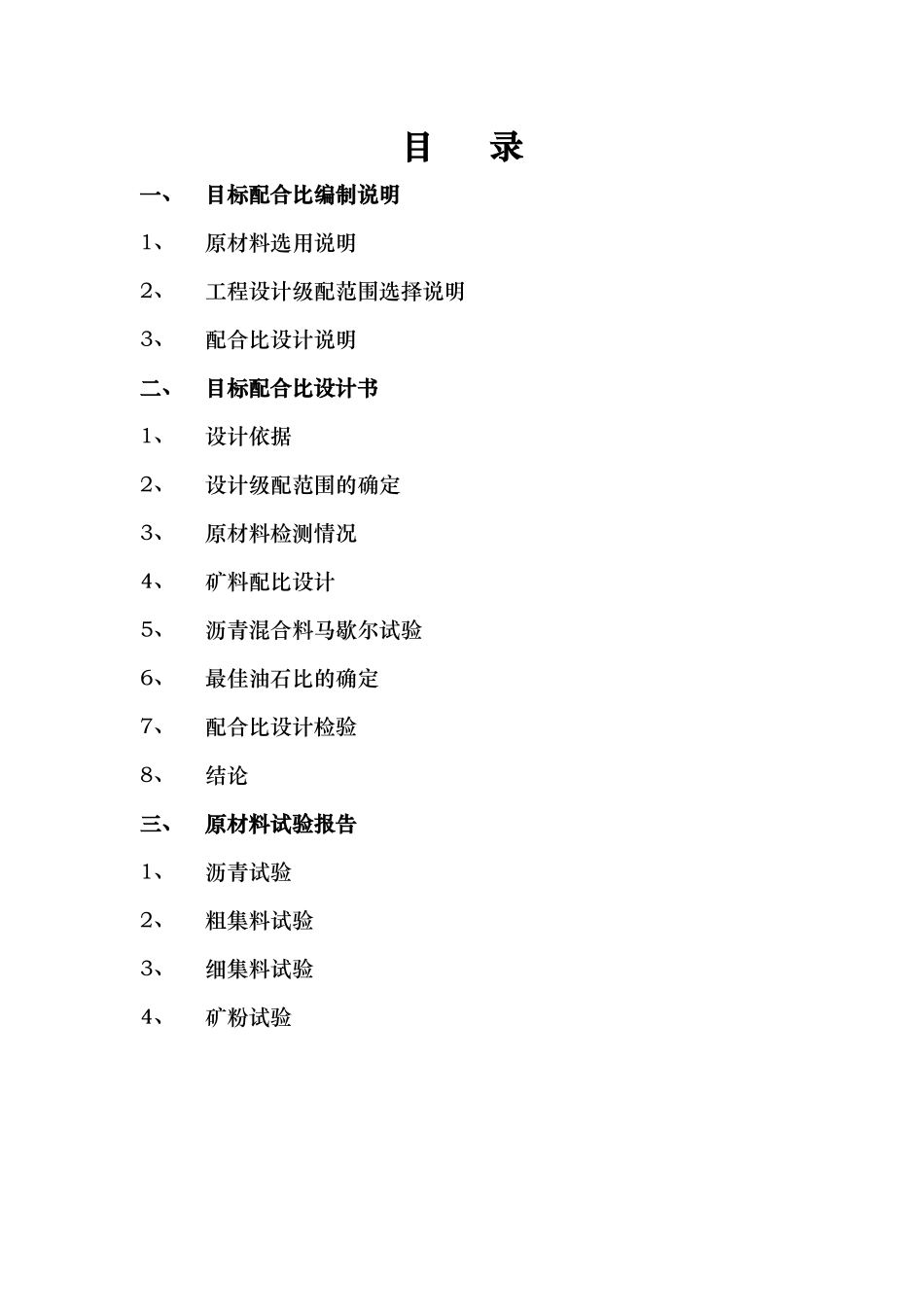

江苏科兴工程建设监理有限公司 路面工程AC-25 沥青砼下面层 目标配合比设计江苏科兴工程建设监理有限公司中心试验室2006 年 10 月 25 日目 录一、目标配合比编制说明1、原材料选用说明2、工程设计级配范围选择说明3、配合比设计说明二、目标配合比设计书1、设计依据2、设计级配范围的确定3、原材料检测情况4、矿料配比设计5、沥青混合料马歇尔试验6、最佳油石比的确定7、配合比设计检验 8、结论三、原材料试验报告1、沥青试验2、粗集料试验3、细集料试验4、矿粉试验目标配合比编制说明一、 原材料选用说明1、本次配比用的矿料、沥青原材料从拌和场取样。2、混合料级配采用四种集料和一种填料进行试配。二、 配合比设计说明1、本次目标配合比按 JTGF40-2004 规范、以及相关设计文件相关要求执行。2、本次目标配合比沥青原材料采用 70 号道路石油沥青。3、集料密度都采用毛体积相对密度，其中矿粉以表观相对密度代替。4、马歇尔试件的体积指标统一采用表干法检测。5、沥青混合料的最大理论相对密度采用真空法实测。AC-25 沥青砼下面层目标配合比设计书一、 设计依据1、《公路工程沥青路面施工技术规范》(JTG F40-2004)2、《公路工程集料试验规程》(JTG E42-2005)3、《公路工程沥青及沥青混合料试验规程》(JTJ052-2000)二、设计级配范围的确定选定沥青混合料类型为 AC-25，查 JTGF40-2004 规范得本次设计级配范围见表 1：表 1 AC-25 沥青混凝土混合料矿料级配范围筛孔尺寸/mm31.526.5191613.29.54.752.361.180.60.30.150.075通过筛孔的质量百分率/%10090-10075-9065-8357-7645-6524-5216-4212-338-245-174-133-7注：根据 JTG F40-2004 表 5.3.2-2其中关键性筛孔（4.75mm）通过率应小于 40%（根据 JTG F40-2004 表 5.3.2-1）。三、原材料检测情况1、沥青采用壳牌 70 号道路石油沥青，针入度、软化点、延度等指标均符合规范规定的技术要求(结果及 JTG F40-2004 规范要求见表 2)。表 2 沥青试验结果汇总表针入度(25℃，5s，100g)/0.1mm15℃延度/cm软化点(R&B)/℃闪点/℃蜡含量（蒸馏法）/%旋转薄膜烘箱（RTFOT）后质量变化/%残留针入度比（25℃）/%残留延度（15℃）/cm实测结果67.5>15047.0283////规范要求60~80≮100≮46≮260≯2.2≯±0.8≮61≮60试验T0604-2000T0605T0606-T0611-T0615T0609T0604T0605方法-199320001993-2000-1993-2000-1993注：规范要求根据 JTG F40-2004 表 4.2.1-2（道路石油沥青技...
