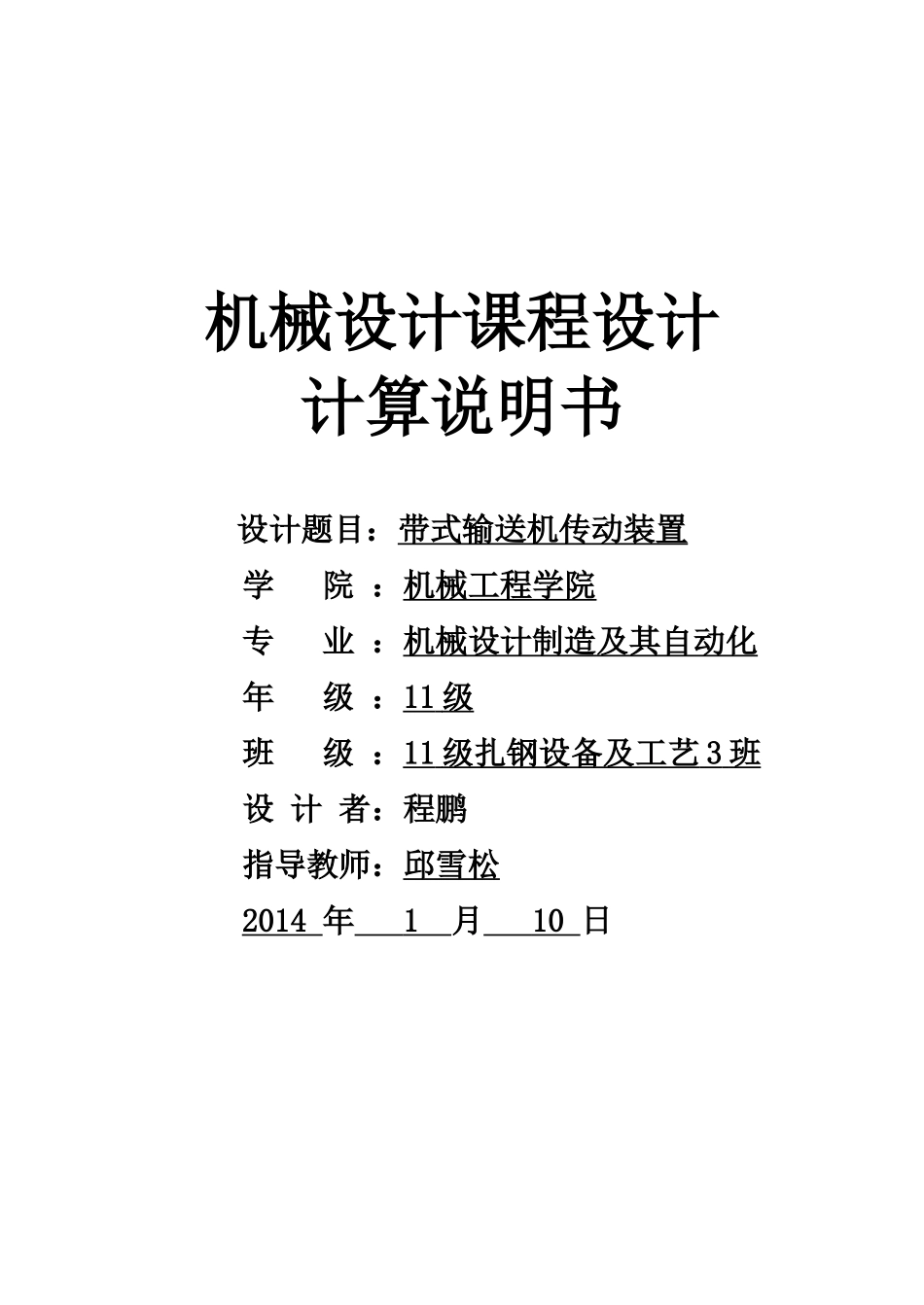

机械设计课程设计计算说明书设计题目:带式输送机传动装置 学 院 :机械工程学院 专 业 :机械设计制造及其自动化 年 级 :11 级 班 级 :11 级扎钢设备及工艺 3 班 设 计 者:程鹏 指导教师:邱雪松 2014 年 1 月 10 日目录一、设计任务书······································(3)二、传动方案的拟定··································(4)三、电动机的选择及传动装置的参数计算················(4)四、传动零件的设计计算······························(8)五、轴的设计与计算 ································(18)六、轴承的设计及计算 ··························· (29)七、键的选择·······································(32)八、联轴器的选择···································(33)九、润滑与密封的选择·······························(33)十、减速器的附件及说明·····························(34)十一、其他技术说明·································(35)十二、设计小结·····································(36)十三、参考资料······································(37)一、设计任务书1、设计题目:带式输送机传动装置。2、传动装置简图:3、原始数据及要求:; ; 3、其他条件: 使用地点:煤厂; 生产批量:中批;载荷性质:中等冲击; 使用年限:五年一班;5、工作计划及工作量: (1)传动方案及总体设计计算 2 天 (2)装配草图 8 天(3)装配图抄正 5 天(4)零件图 2 天(5)编写说明书 2 天(6)答辩 1 天二、传动方案的拟定蜗杆传动蜗杆传动可以实现较大的传动比,传动平稳,噪声较小,结构紧凑,适用于中小功率的场合。采用锡青铜为涡轮材料的蜗杆传动,由于允许齿面有较高的相对滑动速度,蜗杆传动在高速级时传动效率较高,可将蜗杆传动布置在高速级,以利于形成润滑油膜,可提高承载能...
