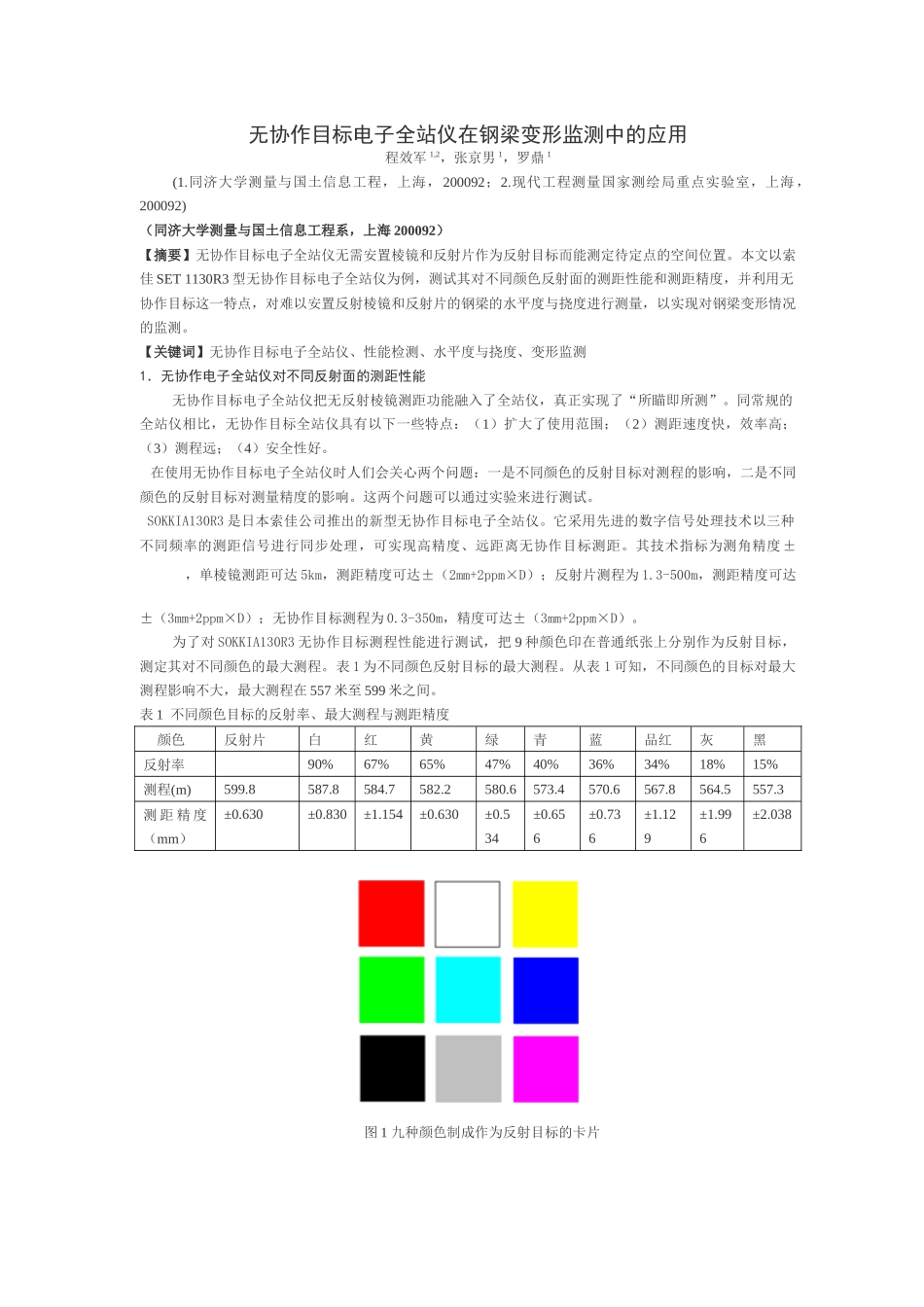

无协作目标电子全站仪在钢梁变形监测中的应用程效军 1,2，张京男 1，罗鼎 1(1.同济大学测量与国土信息工程，上海，200092；2.现代工程测量国家测绘局重点实验室，上海 ，200092)（同济大学测量与国土信息工程系，上海 200092）【摘要】无协作目标电子全站仪无需安置棱镜和反射片作为反射目标而能测定待定点的空间位置。本文以索佳 SET 1130R3 型无协作目标电子全站仪为例，测试其对不同颜色反射面的测距性能和测距精度，并利用无协作目标这一特点，对难以安置反射棱镜和反射片的钢梁的水平度与挠度进行测量，以实现对钢梁变形情况的监测。【关键词】无协作目标电子全站仪、性能检测、水平度与挠度、变形监测1．无协作电子全站仪对不同反射面的测距性能无协作目标电子全站仪把无反射棱镜测距功能融入了全站仪，真正实现了“所瞄即所测”。同常规的全站仪相比，无协作目标全站仪具有以下一些特点：（1）扩大了使用范围；（2）测距速度快，效率高；（3）测程远；（4）安全性好。 在使用无协作目标电子全站仪时人们会关心两个问题：一是不同颜色的反射目标对测程的影响，二是不同颜色的反射目标对测量精度的影响。这两个问题可以通过实验来进行测试。 SOKKIA130R3 是日本索佳公司推出的新型无协作目标电子全站仪。它采用先进的数字信号处理技术以三种不同频率的测距信号进行同步处理，可实现高精度、远距离无协作目标测距。其技术指标为测角精度±，单棱镜测距可达 5km，测距精度可达±（2mm+2ppm×D）；反射片测程为 1.3-500m，测距精度可达±（3mm+2ppm×D）；无协作目标测程为 0.3-350m，精度可达±（3mm+2ppm×D）。为了对 SOKKIA130R3 无协作目标测程性能进行测试，把 9 种颜色印在普通纸张上分别作为反射目标，测定其对不同颜色的最大测程。表 1 为不同颜色反射目标的最大测程。从表 1 可知，不同颜色的目标对最大测程影响不大，最大测程在 557 米至 599 米之间。表 1 不同颜色目标的反射率、最大测程与测距精度颜色反射片白红黄绿青蓝品红灰黑反射率 90%67%65%47%40%36%34%18%15%测程(m)599.8587.8584.7582.2580.6573.4570.6567.8564.5557.3测 距 精 度（mm）±0.630±0.830±1.154±0.630±0.534±0.656±0.736±1.129±1.996±2.038 图 1 九种颜色制成作为反射目标的卡片 为了对 SOKKIA130R3 无协作目标测距精度进行测试，把图 1 所示的 9 种颜色打印在普通纸张上制成卡片与发射片分别作为反射目标...
