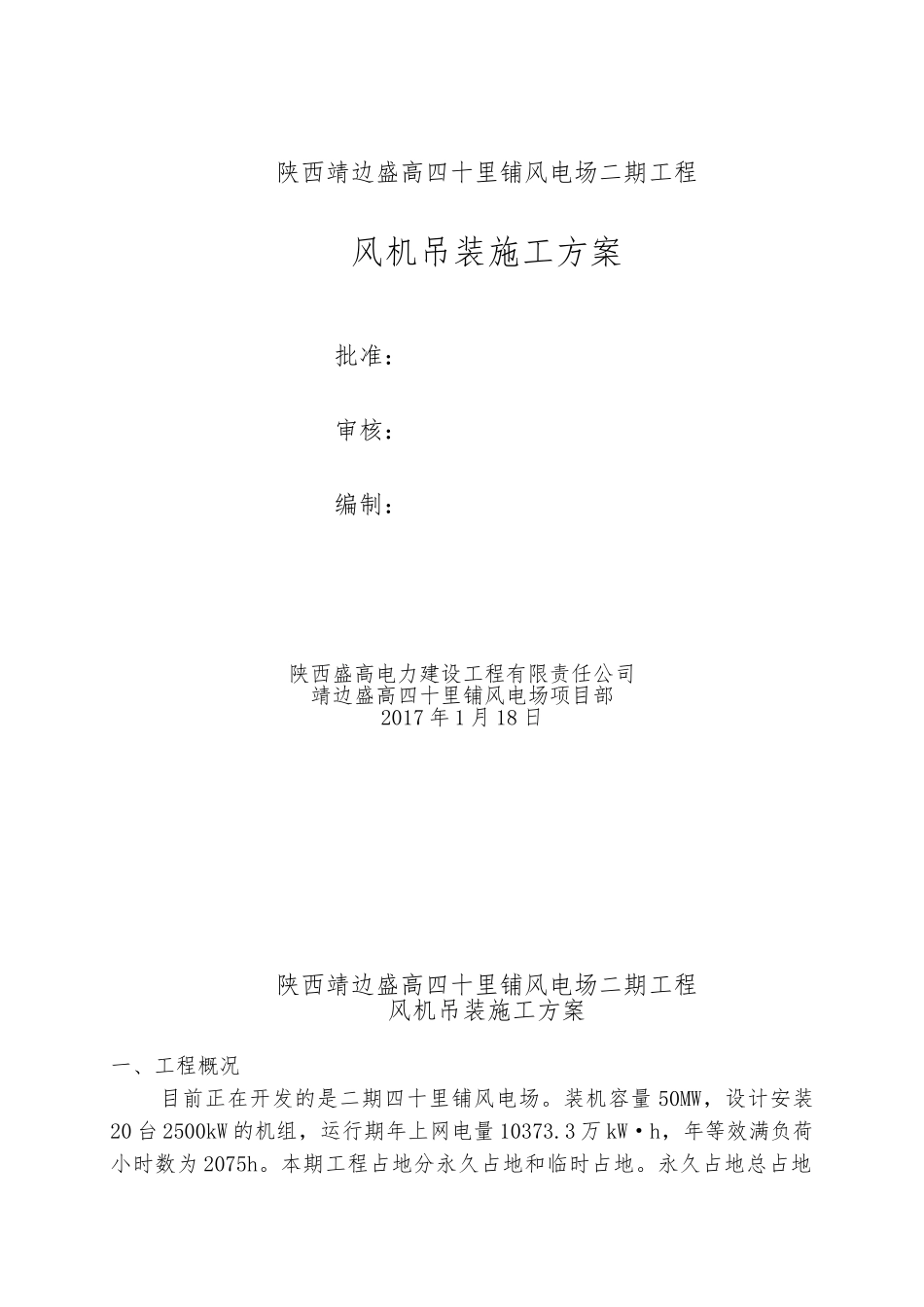

风机施工吊装施工方案(DOC32页)_第1页
1/26

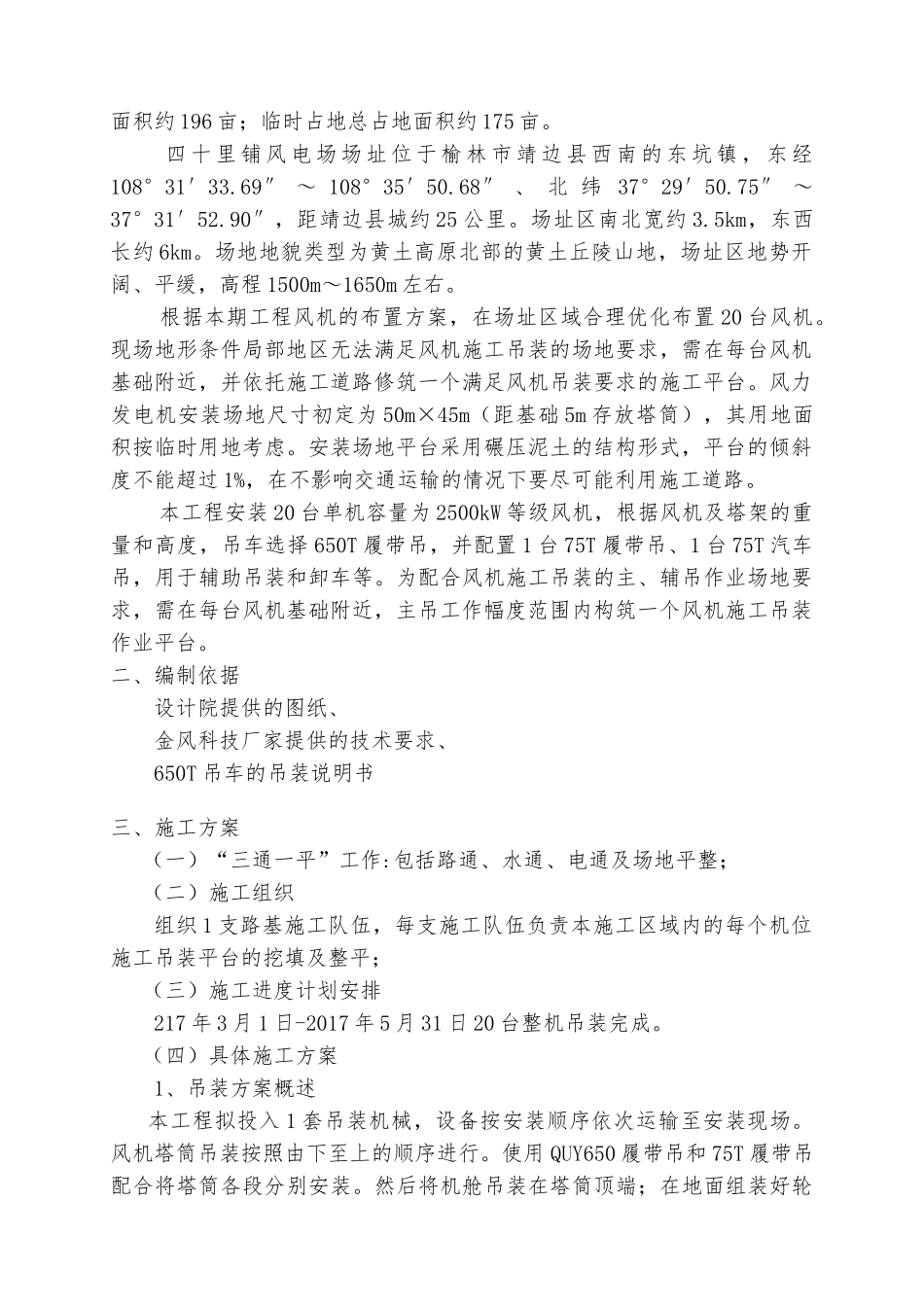

风机施工吊装施工方案(DOC32页)_第2页
2/26
风机施工吊装施工方案(DOC32页)_第3页
3/26
陕西靖边盛高四十里铺风电场二期工程风机吊装施工方案 批准: 审核: 编制:陕西盛高电力建设工程有限责任公司靖边盛高四十里铺风电场项目部2017 年 1 月 18 日陕西靖边盛高四十里铺风电场二期工程风机吊装施工方案一、工程概况 目前正在开发的是二期四十里铺风电场。装机容量 50MW,设计安装20 台 2500kW 的机组,运行期年上网电量 10373.3 万 kW·h,年等效满负荷小时数为 2075h。本期工程占地分永久占地和临时占地。永久占地总占地面积约 196 亩;临时占地总占地面积约 175 亩。 四 十 里 铺 风 电 场 场 址 位 于 榆 林 市 靖 边 县 西 南 的 东 坑 镇 , 东 经108°31′33.69″ ~ 108°35′50.68″ 、 北 纬 37°29′50.75″ ~37°31′52.90″,距靖边县城约 25 公里。场址区南北宽约 3.5km,东西长约 6km。场地地貌类型为黄土高原北部的黄土丘陵山地,场址区地势开阔、平缓,高程 1500m~1650m 左右。 根据本期工程风机的布置方案,在场址区域合理优化布置 20 台风机。现场地形条件局部地区无法满足风机施工吊装的场地要求,需在每台风机基础附近,并依托施工道路修筑一个满足风机吊装要求的施工平台。风力发电机安装场地尺寸初定为 50m×45m(距基础 5m 存放塔筒),其用地面积按临时用地考虑。安装场地平台采用碾压泥土的结构形式,平台的倾斜度不能超过 1%,在不影响交通运输的情况下要尽可能利用施工道路。 本工程安装 20 台单机容量为 2500kW 等级风机,根据风机及塔架的重量和高度,吊车选择 650T 履带吊,并配置 1 台 75T 履带吊、1 台 75T 汽车吊,用于辅助吊装和卸车等。为配合风机施工吊装的主、辅吊作业场地要求,需在每台风机基础附近,主吊工作幅度范围内构筑一个风机施工吊装作业平台。二、编制依据设计院提供的图纸、金风科技厂家提供的技术要求、650T 吊车的吊装说明书三、施工方案 (一)“三通一平”工作:包括路通、水通、电通及场地平整; (二)施工组织组织 1 支路基施工队伍,每支施工队伍负责本施工区域内的每个机位施工吊装平台的挖填及整平; (三)施工进度计划安排217 年 3 月 1 日-2017 年 5 月 31 日 20 台整机吊装完成。 (四)具体施工方案 1、吊装方案概述本工程拟投入 1 套吊装机械,设备按安装顺序依次运输至安装现场。风机塔筒吊装按照由下至上的顺序进行。使用 QUY650 履带吊和 75T 履...
