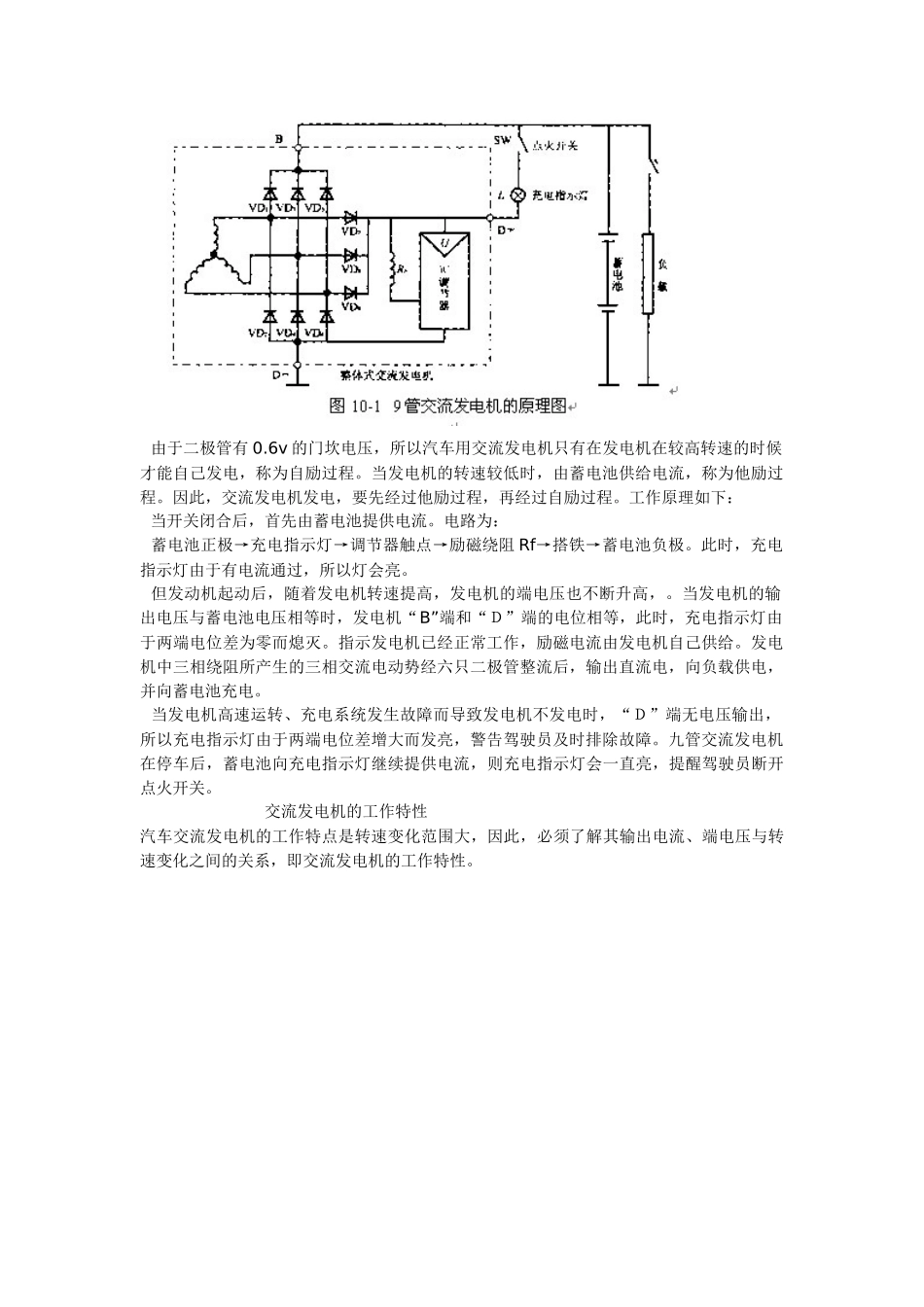

汽车交流发电机及电压调节器汽车使用的电源有蓄电池和发电机两种。现代汽车采用交流发电机作为主要电源，蓄电池作为辅助电源。在汽车行驶过程中，由发电机向用电设备提供电源，并向蓄电池充电。蓄电池在汽车起动时提供起动电流，当发电机发出电量不足时，可以协同发电机供电。与直流发电机相比，具有如下几个特点：体积小，质量轻 在发动机低速运转时，仍能进行充电 故障少，使用寿命长，保修简便 调节器结构简单 很少产生干扰波 交流发电机的构造 交流发电机的工作原理1.发电原理：在汽车用交流发电机中，由于转子磁极是鸟嘴形，其磁场的分布近似于正弦规律，所以交流电动势也近似于正弦波形，相位差互为 120 度。2.整流原理：:硅二极管具有单向导电性。 在某一瞬间，正极二极管上那一项的电压最高，那一项的正极管子就获得正向电压而导通。负极管上那一项的电压最低，那一项的负极管子就获得正向电压而导通。 实际上，在汽车交流发电机中选用的二极管，其允许的反向电压要高得多，可以承受电路中各种瞬时过电压对二极管的冲击。3.励磁方法 汽车用交流发电机最常用的是九管的交流发电机，也就是具有九个硅二极管的发电机。其中六个硅二极管组成整流器，利用二极管的单向导电性将交流发电机产生的交流电压转变成直流电压，另外三个二极管提供通过发电机中的励磁绕阻的电流，称为励磁二极管。九管交流发电机不仅可以控制充电指示灯指示蓄电池的充电情况，指示充电系统是否发生故障，还可以在停车时，提醒驾驶员断开点火开关。 由于二极管有 0.6v 的门坎电压，所以汽车用交流发电机只有在发电机在较高转速的时候才能自己发电，称为自励过程。当发电机的转速较低时，由蓄电池供给电流，称为他励过程。因此，交流发电机发电，要先经过他励过程，再经过自励过程。工作原理如下： 当开关闭合后，首先由蓄电池提供电流。电路为： 蓄电池正极→充电指示灯→调节器触点→励磁绕阻 Rf→搭铁→蓄电池负极。此时，充电指示灯由于有电流通过，所以灯会亮。 但发动机起动后，随着发电机转速提高，发电机的端电压也不断升高，。当发电机的输出电压与蓄电池电压相等时，发电机“B”端和“Ｄ”端的电位相等，此时，充电指示灯由于两端电位差为零而熄灭。指示发电机已经正常工作，励磁电流由发电机自己供给。发电机中三相绕阻所产生的三相交流电动势经六只二极管整流后，输出直流电，向负载供电，并向蓄电池充电。 当发电机高速运转、充电系统发生...
