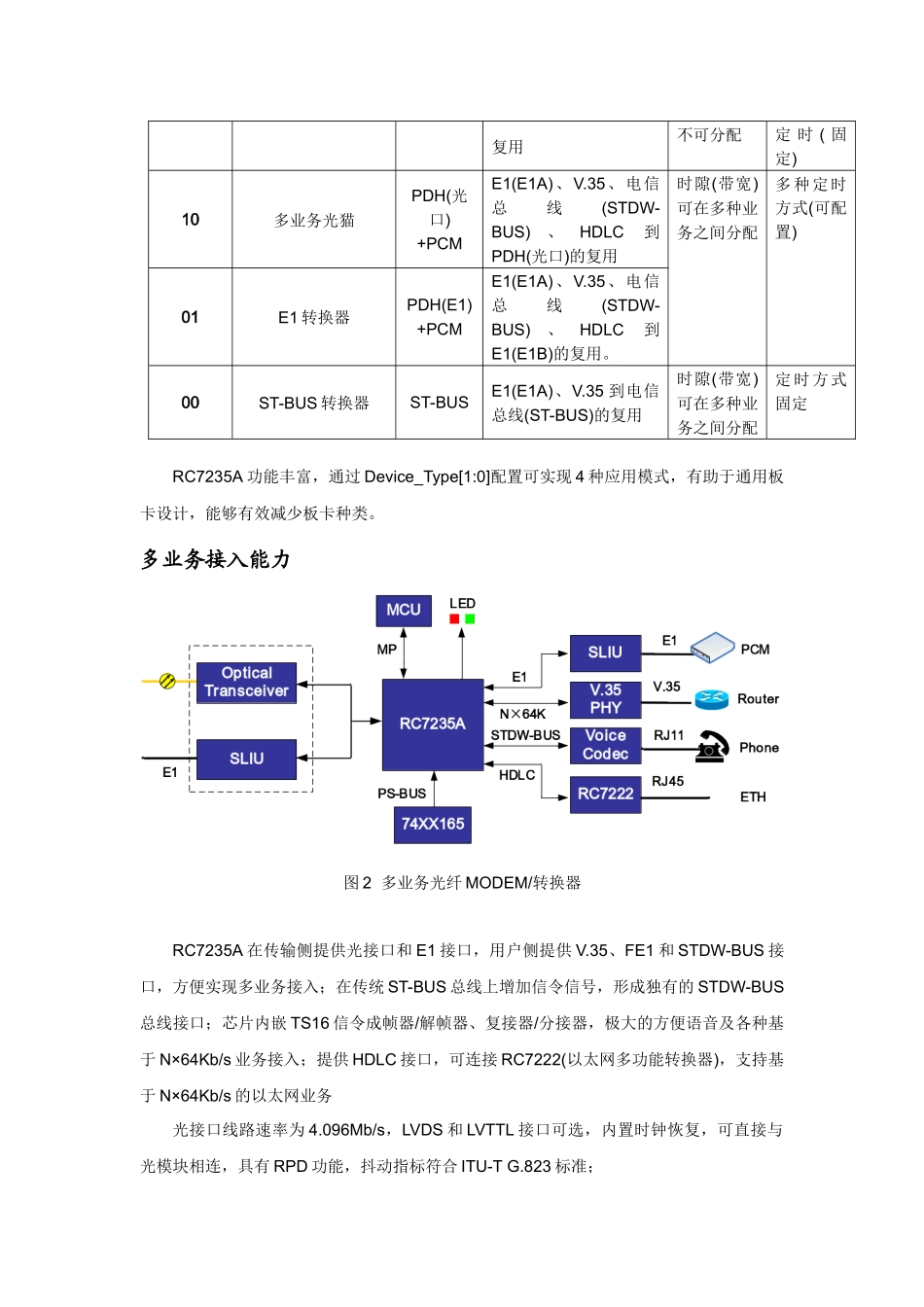

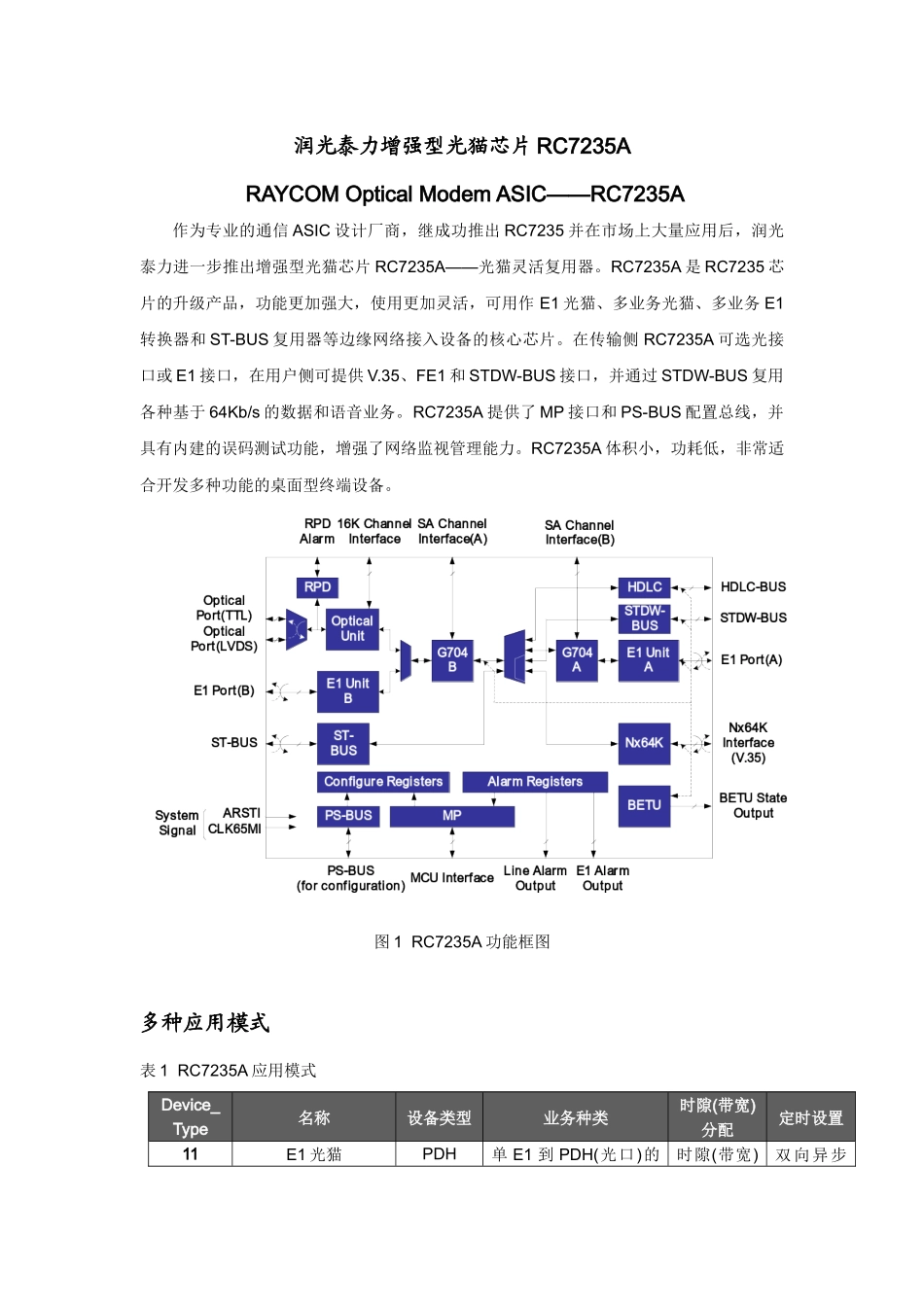

润光泰力增强型光猫芯片 RC7235A RAYCOM Optical Modem ASIC——RC7235A作为专业的通信 ASIC 设计厂商，继成功推出 RC7235 并在市场上大量应用后，润光泰力进一步推出增强型光猫芯片 RC7235A——光猫灵活复用器。RC7235A 是 RC7235 芯片的升级产品，功能更加强大，使用更加灵活，可用作 E1 光猫、多业务光猫、多业务 E1转换器和 ST-BUS 复用器等边缘网络接入设备的核心芯片。在传输侧 RC7235A 可选光接口或 E1 接口，在用户侧可提供 V.35、FE1 和 STDW-BUS 接口，并通过 STDW-BUS 复用各种基于 64Kb/s 的数据和语音业务。RC7235A 提供了 MP 接口和 PS-BUS 配置总线，并具有内建的误码测试功能，增强了网络监视管理能力。RC7235A 体积小，功耗低，非常适合开发多种功能的桌面型终端设备。图 1 RC7235A 功能框图多种应用模式表 1 RC7235A 应用模式Device_Type名称设备类型业务种类时隙(带宽)分配定时设置11E1 光猫PDH单 E1 到 PDH(光口)的时隙(带宽)双向异步复用不可分配定 时 ( 固定)10多业务光猫PDH(光口)+PCME1(E1A)、V.35、电信总线(STDW-BUS)、HDLC到PDH(光口)的复用时隙(带宽)可在多种业务之间分配多种定时方式(可配置)01E1 转换器PDH(E1)+PCME1(E1A)、V.35、电信总线(STDW-BUS)、HDLC到E1(E1B)的复用。00ST-BUS 转换器ST-BUSE1(E1A)、V.35 到电信总线(ST-BUS)的复用时隙(带宽)可在多种业务之间分配定时方式固定RC7235A 功能丰富，通过 Device_Type[1:0]配置可实现 4 种应用模式，有助于通用板卡设计，能够有效减少板卡种类。多业务接入能力图 2 多业务光纤 MODEM/转换器RC7235A 在传输侧提供光接口和 E1 接口，用户侧提供 V.35、FE1 和 STDW-BUS 接口，方便实现多业务接入；在传统 ST-BUS 总线上增加信令信号，形成独有的 STDW-BUS总线接口；芯片内嵌 TS16 信令成帧器/解帧器、复接器/分接器，极大的方便语音及各种基于 N×64Kb/s 业务接入；提供 HDLC 接口，可连接 RC7222(以太网多功能转换器)，支持基于 N×64Kb/s 的以太网业务光接口线路速率为 4.096Mb/s，LVDS 和 LVTTL 接口可选，内置时钟恢复，可直接与光模块相连，具有 RPD 功能，抖动指标符合 ITU-T G.823 标准；V.35 接口带宽可以灵活配置，支持连续或分散配置方式；V.35 接口可工作于 DTE 或DCE 模式，输入数据和时钟相位自适应，输出数据和时钟相位可调；定时方式可采用主定时、跟...
