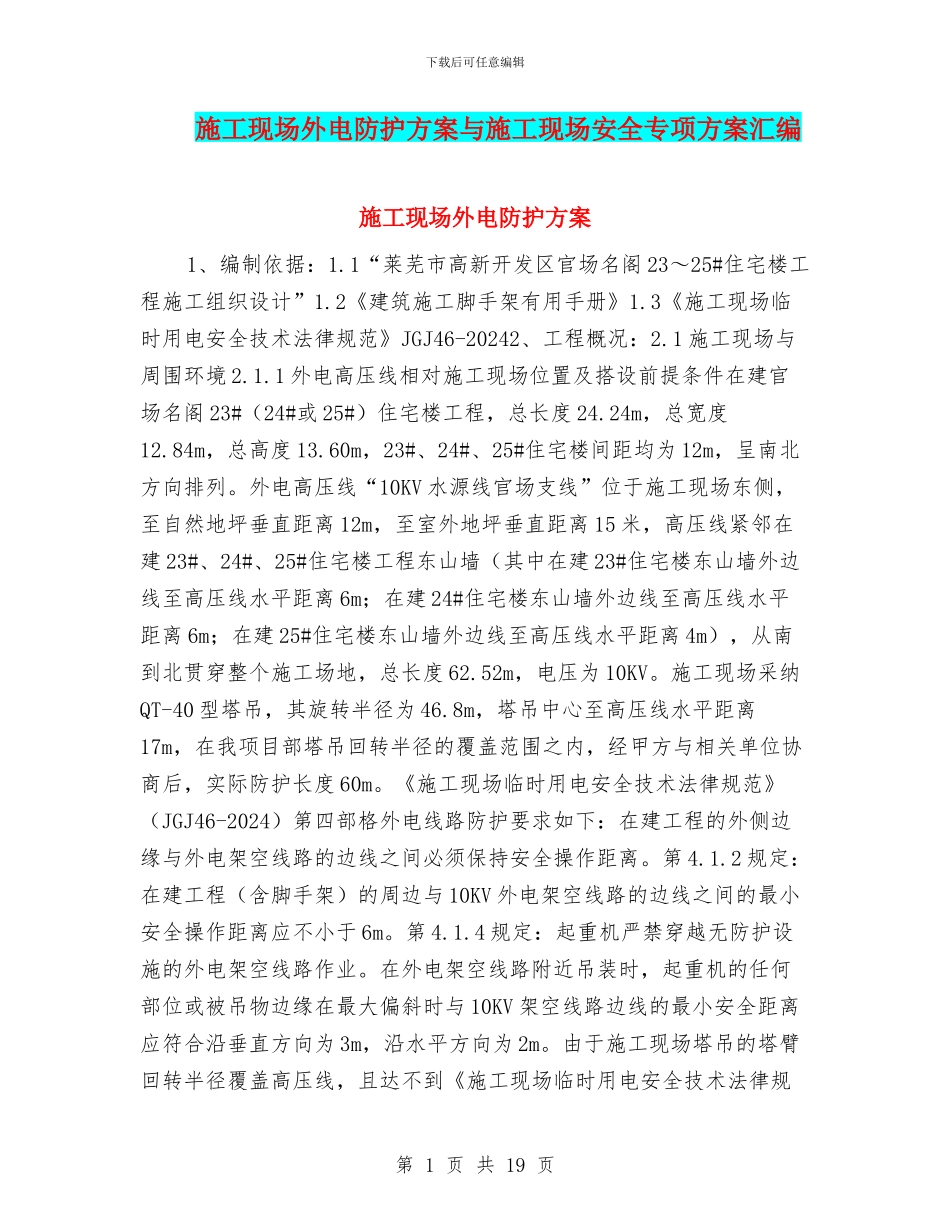

施工现场外电防护方案与施工现场安全专项方案汇编_第1页
1/19

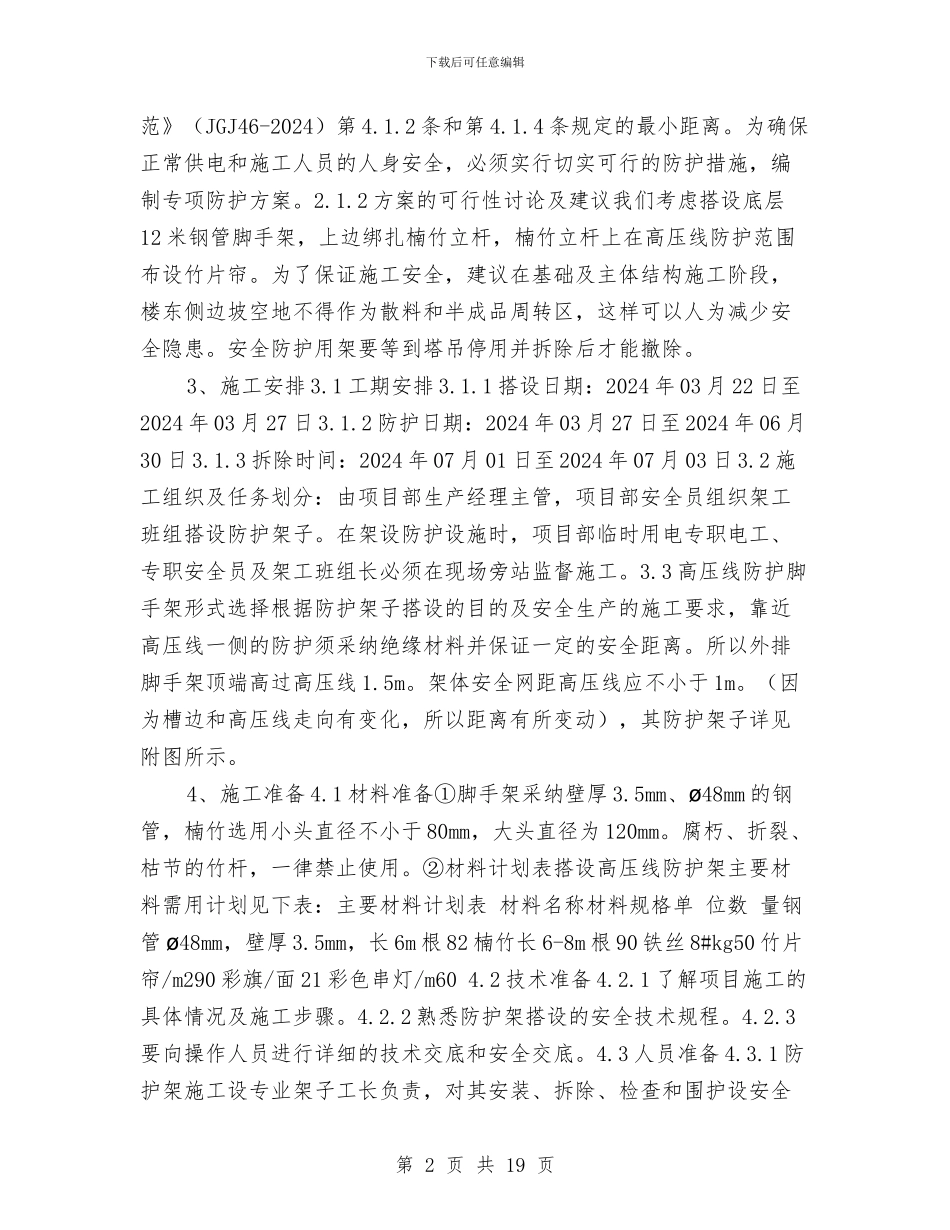

施工现场外电防护方案与施工现场安全专项方案汇编_第2页
2/19

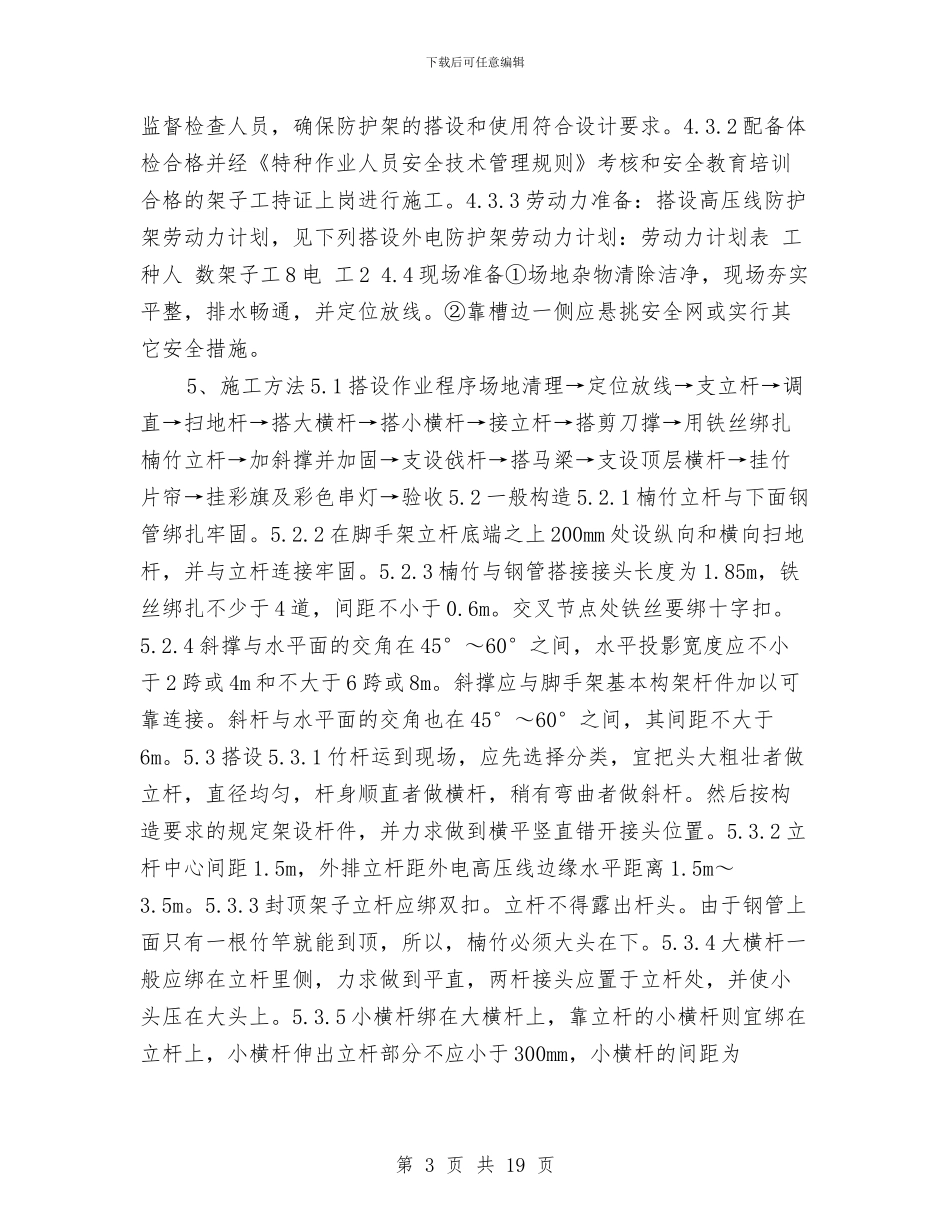

施工现场外电防护方案与施工现场安全专项方案汇编_第3页
3/19
下载后可任意编辑施工现场外电防护方案与施工现场安全专项方案汇编施工现场外电防护方案1、编制依据:1.1“莱芜市高新开发区官场名阁 23~25#住宅楼工程施工组织设计”1.2《建筑施工脚手架有用手册》1.3《施工现场临时用电安全技术法律规范》JGJ46-20242、工程概况:2.1 施工现场与周围环境 2.1.1 外电高压线相对施工现场位置及搭设前提条件在建官场名阁 23#(24#或 25#)住宅楼工程,总长度 24.24m,总宽度12.84m,总高度 13.60m,23#、24#、25#住宅楼间距均为 12m,呈南北方向排列。外电高压线“10KV 水源线官场支线”位于施工现场东侧,至自然地坪垂直距离 12m,至室外地坪垂直距离 15 米,高压线紧邻在建 23#、24#、25#住宅楼工程东山墙(其中在建 23#住宅楼东山墙外边线至高压线水平距离 6m;在建 24#住宅楼东山墙外边线至高压线水平距离 6m;在建 25#住宅楼东山墙外边线至高压线水平距离 4m),从南到北贯穿整个施工场地,总长度 62.52m,电压为 10KV。施工现场采纳QT-40 型塔吊,其旋转半径为 46.8m,塔吊中心至高压线水平距离17m,在我项目部塔吊回转半径的覆盖范围之内,经甲方与相关单位协商后,实际防护长度 60m。《施工现场临时用电安全技术法律规范》(JGJ46-2024)第四部格外电线路防护要求如下:在建工程的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。第 4.1.2 规定:在建工程(含脚手架)的周边与 10KV 外电架空线路的边线之间的最小安全操作距离应不小于 6m。第 4.1.4 规定:起重机严禁穿越无防护设施的外电架空线路作业。在外电架空线路附近吊装时,起重机的任何部位或被吊物边缘在最大偏斜时与 10KV 架空线路边线的最小安全距离应符合沿垂直方向为 3m,沿水平方向为 2m。由于施工现场塔吊的塔臂回转半径覆盖高压线,且达不到《施工现场临时用电安全技术法律规第 1 页 共 19 页下载后可任意编辑范》(JGJ46-2024)第 4.1.2 条和第 4.1.4 条规定的最小距离。为确保正常供电和施工人员的人身安全,必须实行切实可行的防护措施,编制专项防护方案。2.1.2 方案的可行性讨论及建议我们考虑搭设底层12 米钢管脚手架,上边绑扎楠竹立杆,楠竹立杆上在高压线防护范围布设竹片帘。为了保证施工安全,建议在基础及主体结构施工阶段,楼东侧边坡空地不得作为散料和半成品周转区,这样可以人为减少安全隐患。安全防护用架要等到塔吊停用并拆除后才能撤除。3、施工安排 3.1 工...
