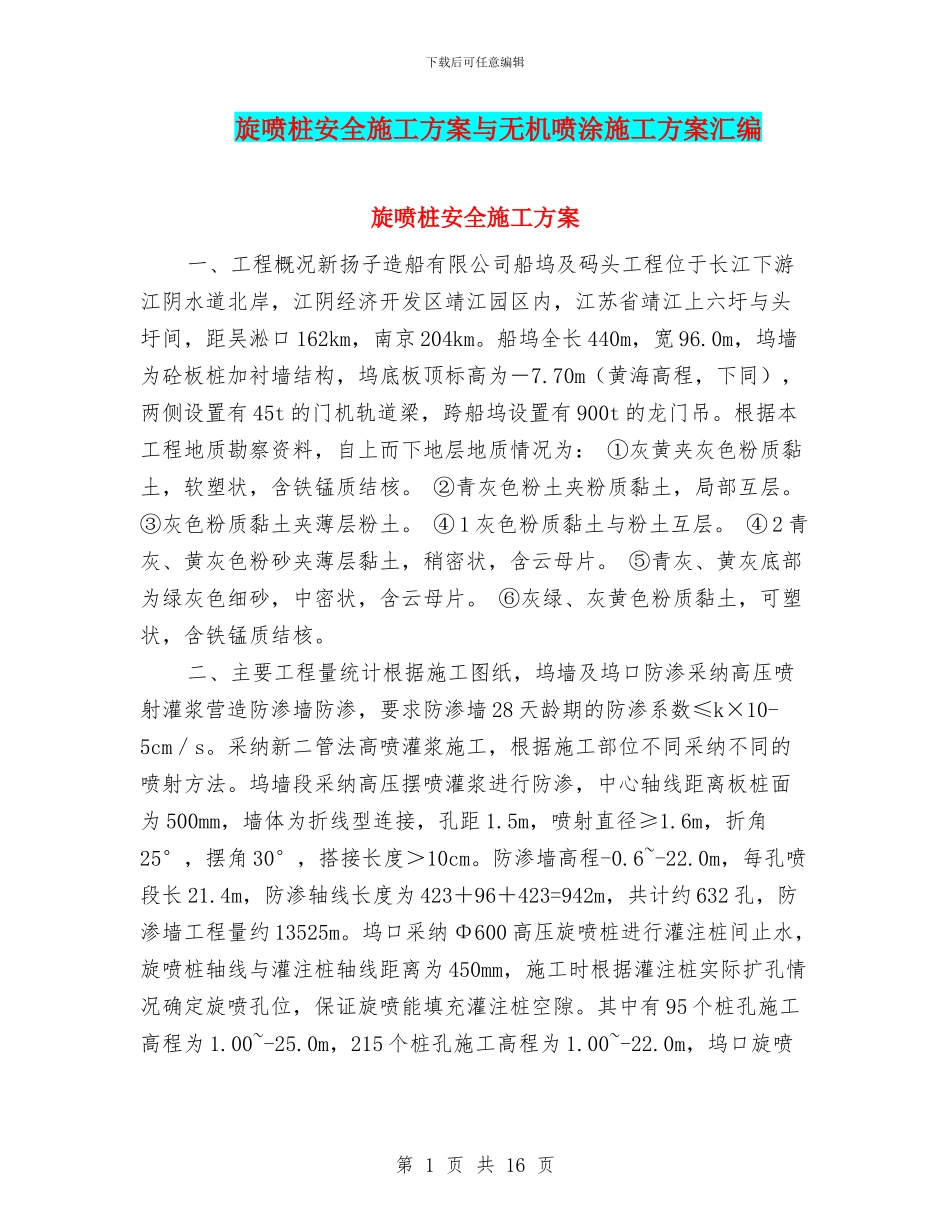

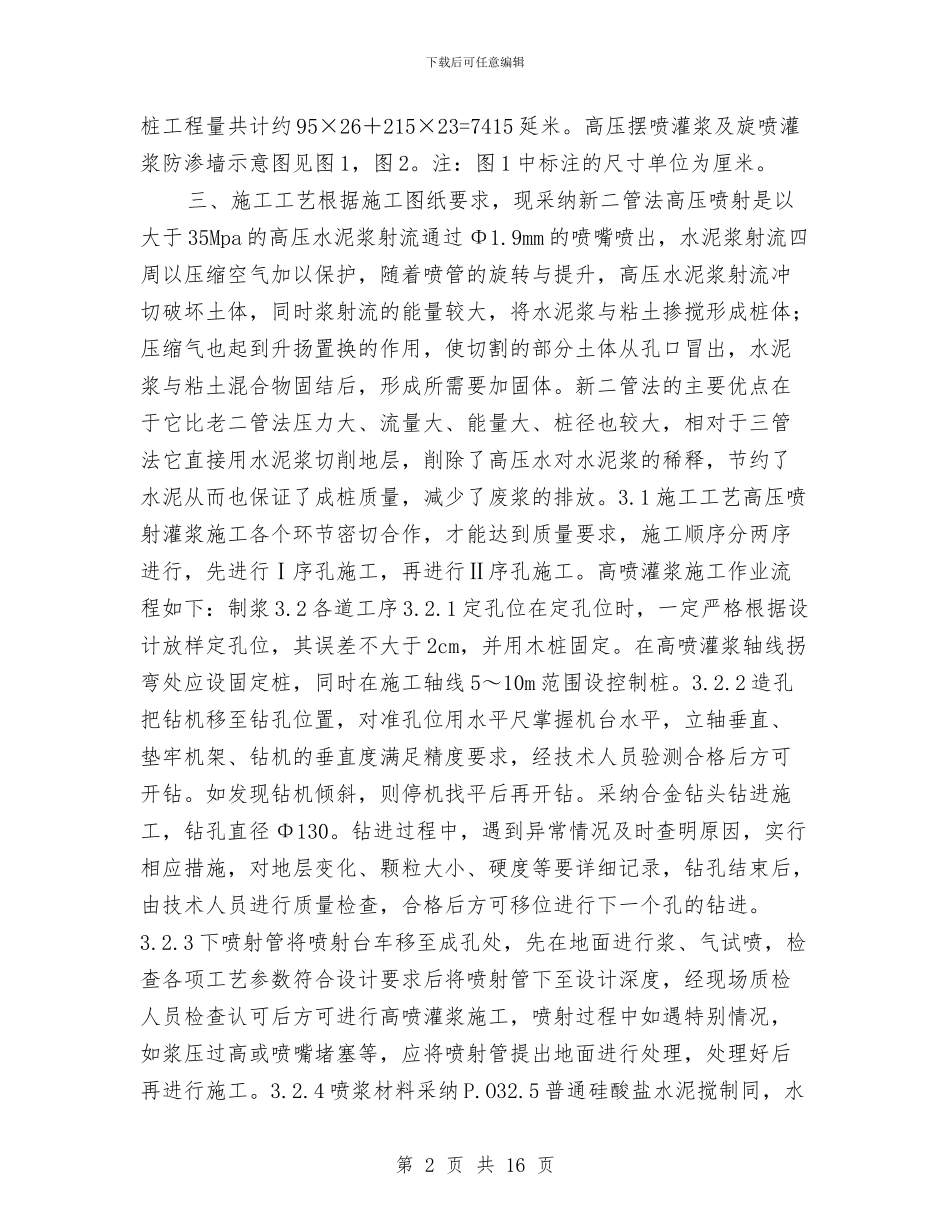

下载后可任意编辑旋喷桩安全施工方案与无机喷涂施工方案汇编旋喷桩安全施工方案一、工程概况新扬子造船有限公司船坞及码头工程位于长江下游江阴水道北岸，江阴经济开发区靖江园区内，江苏省靖江上六圩与头圩间，距吴淞口 162km，南京 204km。船坞全长 440m，宽 96.0m，坞墙为砼板桩加衬墙结构，坞底板顶标高为－7.70m（黄海高程，下同），两侧设置有 45t 的门机轨道梁，跨船坞设置有 900t 的龙门吊。根据本工程地质勘察资料，自上而下地层地质情况为： ①灰黄夹灰色粉质黏土，软塑状，含铁锰质结核。 ②青灰色粉土夹粉质黏土，局部互层。 ③灰色粉质黏土夹薄层粉土。 ④ 1 灰色粉质黏土与粉土互层。 ④ 2 青灰、黄灰色粉砂夹薄层黏土，稍密状，含云母片。 ⑤青灰、黄灰底部为绿灰色细砂，中密状，含云母片。 ⑥灰绿、灰黄色粉质黏土，可塑状，含铁锰质结核。二、主要工程量统计根据施工图纸，坞墙及坞口防渗采纳高压喷射灌浆营造防渗墙防渗，要求防渗墙 28 天龄期的防渗系数≤k×10-5cm／s。采纳新二管法高喷灌浆施工，根据施工部位不同采纳不同的喷射方法。坞墙段采纳高压摆喷灌浆进行防渗，中心轴线距离板桩面为 500mm，墙体为折线型连接，孔距 1.5m，喷射直径≥1.6m，折角25°，摆角 30°，搭接长度＞10cm。防渗墙高程-0.6~-22.0m，每孔喷段长 21.4m，防渗轴线长度为 423＋96＋423=942m，共计约 632 孔，防渗墙工程量约 13525m。坞口采纳 Φ600 高压旋喷桩进行灌注桩间止水，旋喷桩轴线与灌注桩轴线距离为 450mm，施工时根据灌注桩实际扩孔情况确定旋喷孔位，保证旋喷能填充灌注桩空隙。其中有 95 个桩孔施工高程为 1.00~-25.0m，215 个桩孔施工高程为 1.00~-22.0m，坞口旋喷第 1 页 共 16 页下载后可任意编辑桩工程量共计约 95×26＋215×23=7415 延米。高压摆喷灌浆及旋喷灌浆防渗墙示意图见图 1，图 2。注：图 1 中标注的尺寸单位为厘米。三、施工工艺根据施工图纸要求，现采纳新二管法高压喷射是以大于 35Mpa 的高压水泥浆射流通过 Φ1.9mm 的喷嘴喷出，水泥浆射流四周以压缩空气加以保护，随着喷管的旋转与提升，高压水泥浆射流冲切破坏土体，同时浆射流的能量较大，将水泥浆与粘土掺搅形成桩体；压缩气也起到升扬置换的作用，使切割的部分土体从孔口冒出，水泥浆与粘土混合物固结后，形成所需要加固体。新二管法的主要优点在于它比老二管法压力大、流量大、能量大、桩径也较大，相对...
