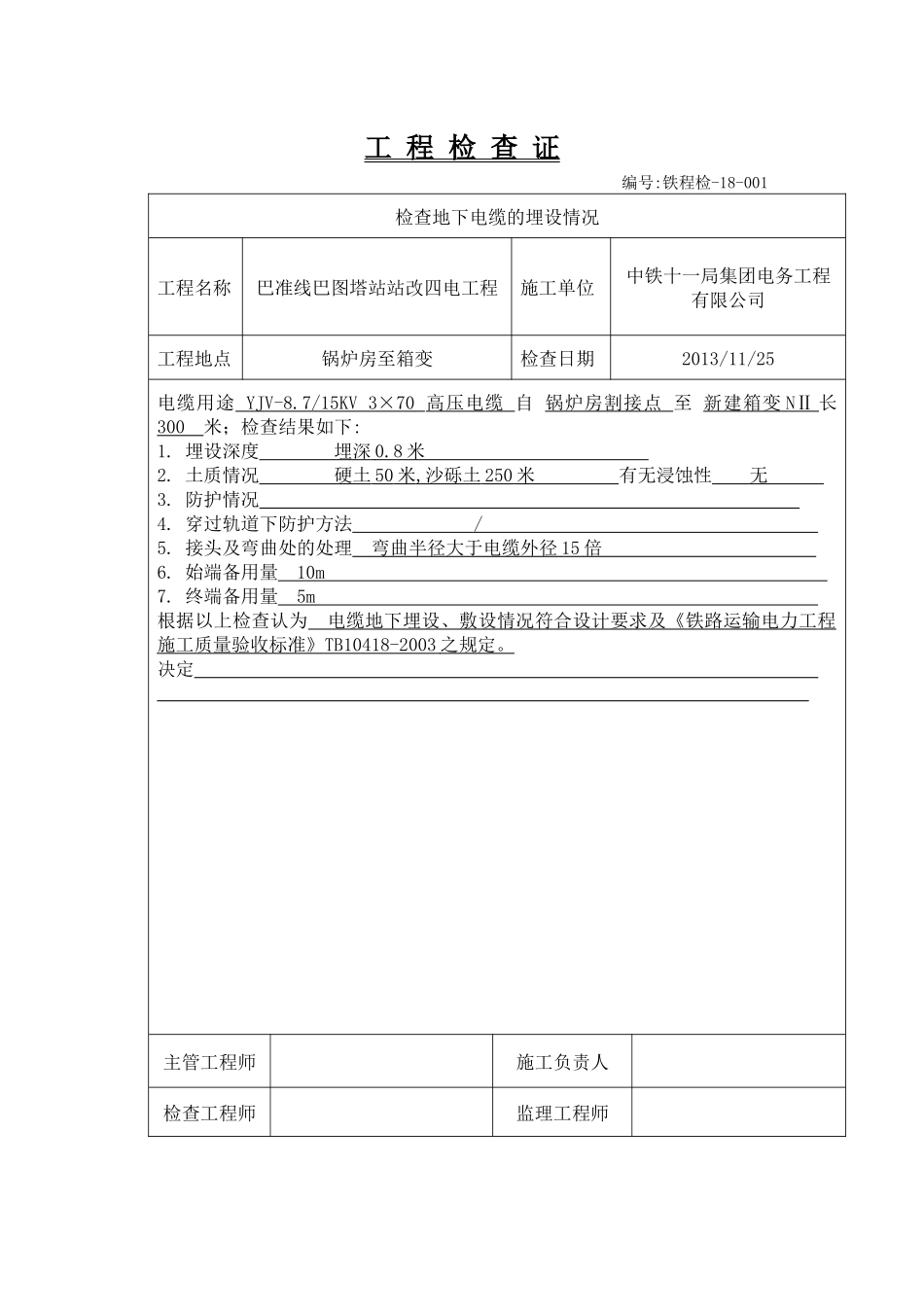

工 程 检 查 证 编号:铁程检-18-001检查地下电缆的埋设情况工程名称巴准线巴图塔站站改四电工程施工单位中铁十一局集团电务工程有限公司工程地点锅炉房至箱变检查日期2013/11/25电缆用途 YJV-8.7/15KV 3×70 高压电缆 自 锅炉房割接点 至 新建箱变 NⅡ 长 300 米；检查结果如下:1. 埋设深度 埋深 0.8 米 2. 土质情况 硬土 50 米 , 沙砾土 250 米 有无浸蚀性 无 3. 防护情况 4. 穿过轨道下防护方法 / 5. 接头及弯曲处的处理 弯曲半径大于电缆外径 15 倍 6. 始端备用量 10m 7. 终端备用量 5m 根据以上检查认为 电缆地下埋设、敷设情况符合设计要求及《铁路运输电力工程施工质量验收标准》 TB10418-2003 之规定。 决定 主管工程师 施工负责人检查工程师监理工程师工 程 检 查 证 编号:铁程检-18-001检查地下电缆的埋设情况工程名称巴准线巴图塔站站改四电工程施工单位中铁十一局集团电务工程有限公司工程地点新建箱变 NⅡ 至既有箱变 XB2检查日期2013/11/25电缆用途 YJV-8.7/15KV 3×70 高压电缆 自新建箱变 NⅡ 至 既有箱变 XB2 长 57 米；检查结果如下:1. 埋设深度 埋深 0.8 米 2. 土质情况 沙砾土 57 米 有无浸蚀性 无 3. 防护情况 4. 穿过轨道下防护方法 / 5. 接头及弯曲处的处理 弯曲半径大于电缆外径 15 倍 6. 始端备用量 10m 7. 终端备用量 5m 根据以上检查认为 电缆地下埋设、敷设情况符合设计要求及《铁路运输电力工程施工质量验收标准》 TB10418-2003 之规定。 决定 主管工程师 施工负责人检查工程师监理工程师工 程 检 查 证 编号:铁程检-18-002检查地下电缆的埋设情况工程名称巴准线巴图塔站站改四电工程施工单位中铁十一局集团电务工程有限公司工程地点箱变至锅炉房检查日期2013/11/25电缆用途 YJV-8.7/15KV 3×95 高压电缆 自箱变 至 锅炉房 共长 376 米；检查结果如下:1. 埋设深度 埋深 0.8 米 2. 土质情况 硬土 57 米 , 沙砾土 319 米 有无浸蚀性 无 3. 防护情况 4. 穿过轨道下防护方法 / 5. 接头及弯曲处的处理 弯曲半径大于电缆外径 15 倍 6. 始端备用量 10m 7. 终端备用量 5m 根据以上检查认为 电缆地下埋设、敷设情况符合设计要求及《铁路运输电力工程施工质量验收标准》 TB10418-2003 之规定。 决定 主管工程师 施工负责人检查工程师监理工程师工 程 检 ...
