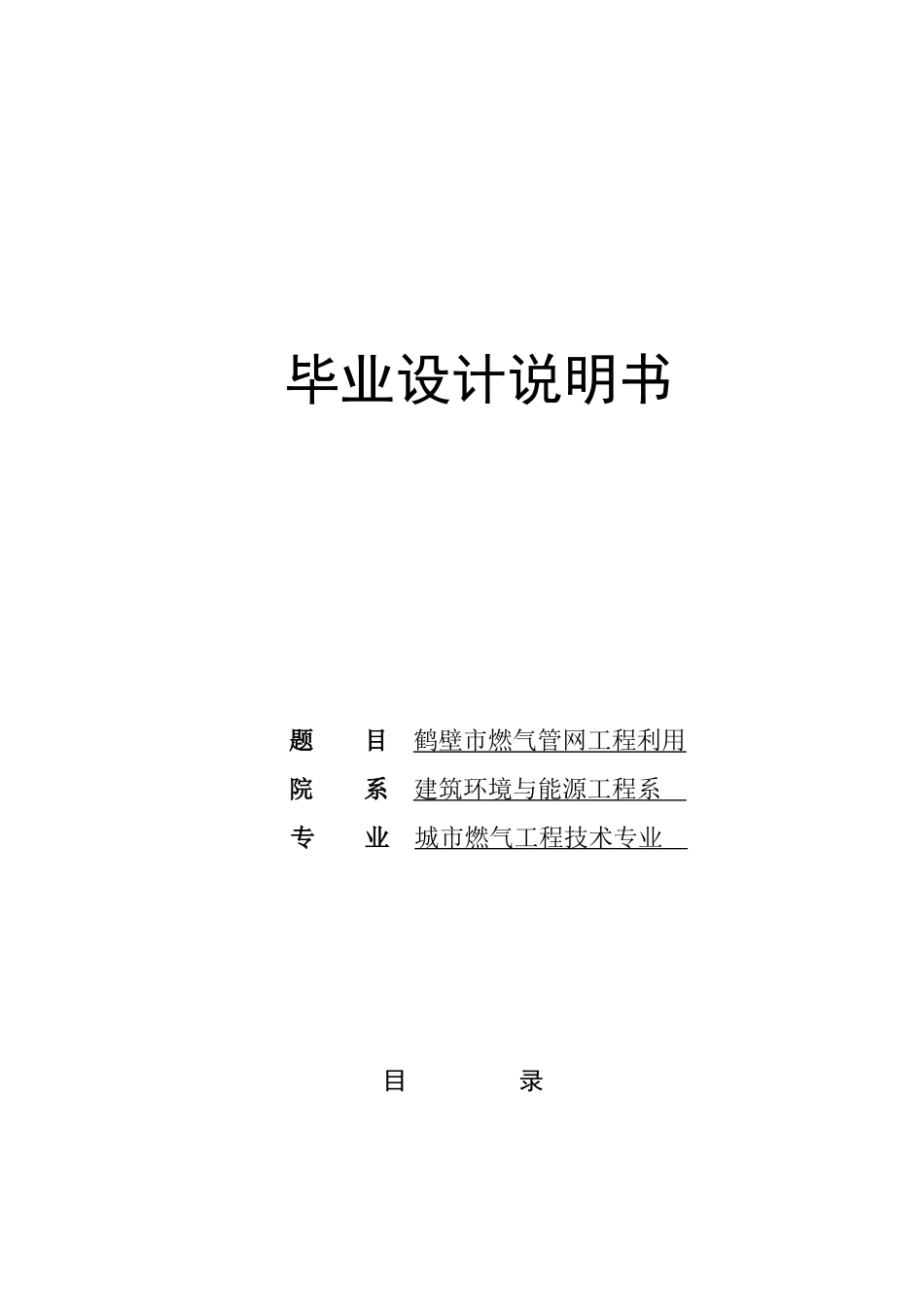

毕业设计说明书 题 目 鹤壁市燃气管网工程利用 院 系 建筑环境与能源工程系 专 业 城市燃气工程技术专业 目 录第一章 设计题目及原始资料…………………………….…………2第二章 概 述 …………………………………………………………3第三章 燃气性质计算 ………………………………………………5第四章 耗气量计算及供需平衡……………………………………….7第五章 输配管网设计……………………………………………….…8第六章 输配管网布置………………….....................…………………9第七章 输配管网水力计算……………………………………………13第八章 调压站设计…………………………………………........……22第九章 管道设计………………………………………................……24第十章 该市中压管道及庭院管网设计说明…………………………26第十一章 室内燃气管道安装施工说明………………………………31小结 ………………………………………………………............……36参考文献……………………………………………………..…………37第一章 设计题目及原始资料第一节 设计题目及内容一、设计题目：河南省鹤壁市东方世纪城的燃气输配工程及其附属设施的初步设计。二、设计内容：1) 市政及小区天然气管线的布置、水力计算、设备的选型及施工。2) 计量装置、家用燃具及热水器的选型和安装。3) CAD 绘制管道安装系统图、管线平面布置图等。 第二节 原始资料1) 本城市有河流穿越。人口密度 500 人/hm²，在图示上量取各单元的面积以 1：100 比例进行计算。气化率为 0.8，经计算该城市用气人口为13.4 万人。2) 自然条件与地质条件气温：-1.8~37.7℃年主导风向：西南风土质：地质构造比较复杂，主要由花岗岩、喷出岩、变质岩、砂页岩、红色岩和灰岩六大岩石构成台地、丘陵、山地、阶地和平原五大类地貌类型。第二章 概 述第一节 城市燃气的优势发展城市燃气事业，是合理有效利用能源、保护城市环境、防止大气污染、促进生产和改善人民生活条件的重要措施之一。城市燃气输配系统的规划、设计、建造和管理，应保证居民和工业企业正常用气需要。天然气气作为当前一种比较清洁的优质气体燃料，和传统的固体燃料及液体燃料相比，具有以下优越性：1、燃气点火方便，燃烧稳定、可靠，使用方便；2、燃烧比较完全，热效率高，节约能源，在民用方面尤为显著；3、燃烧易调节，有利于实现生...
