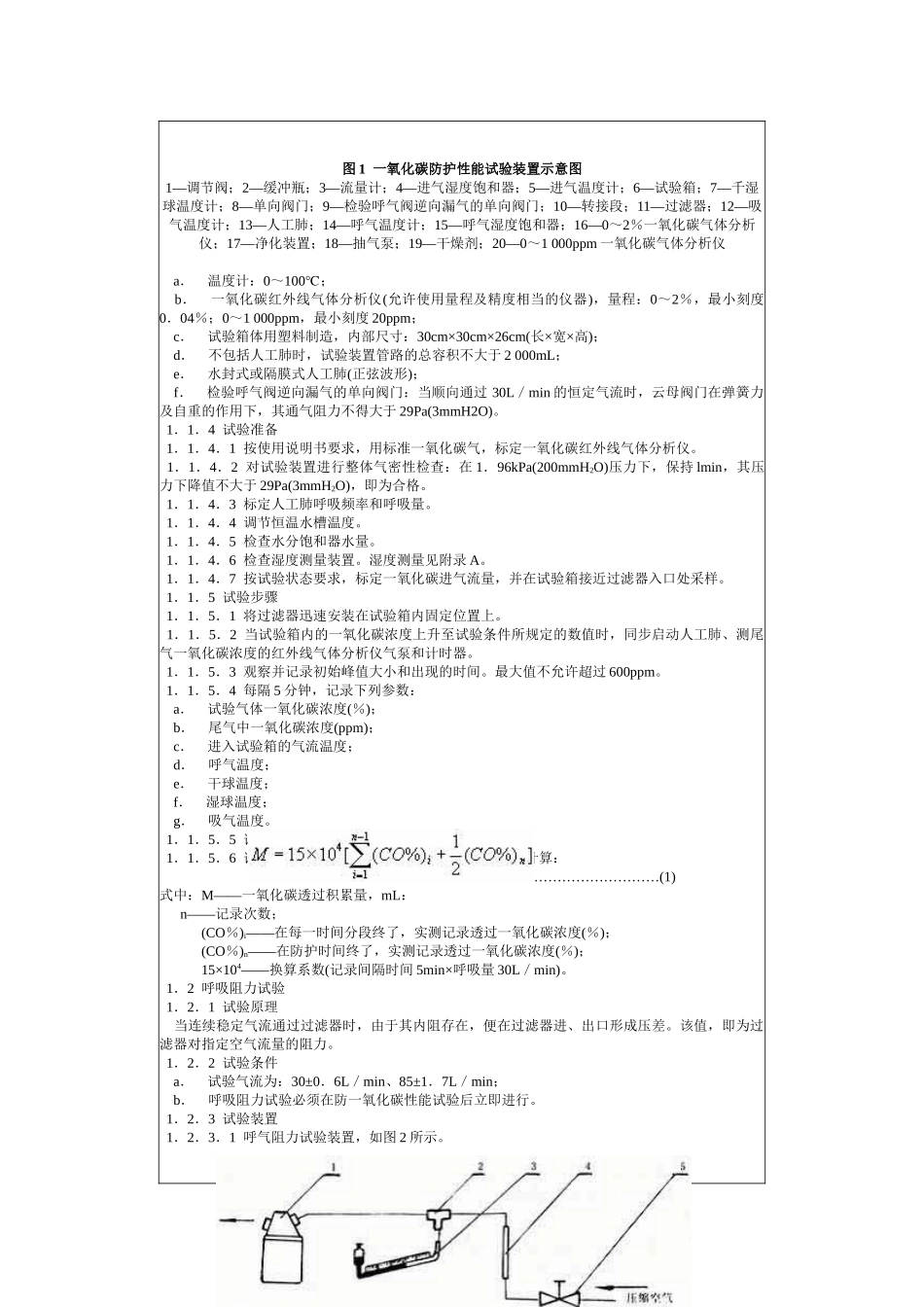

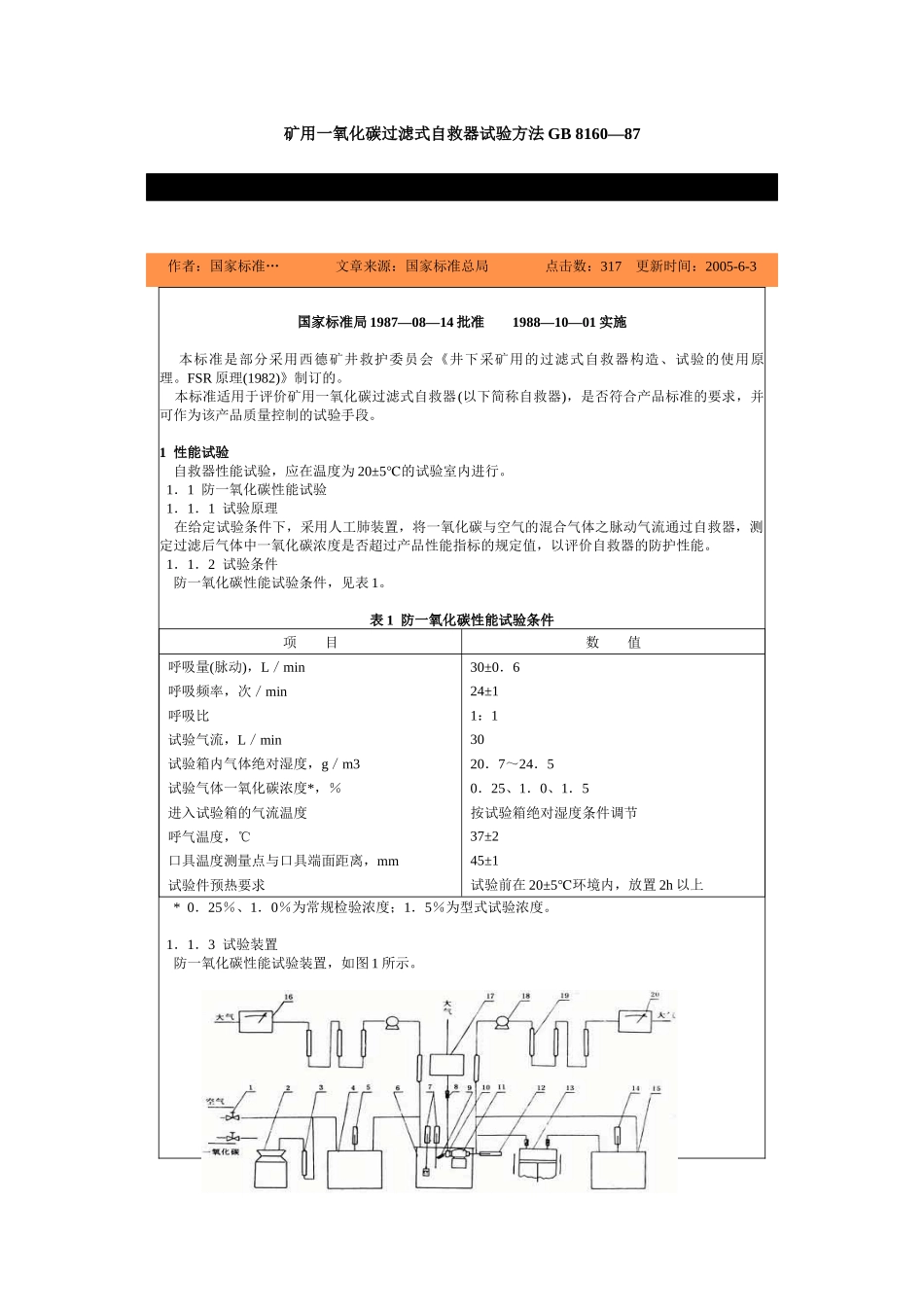

矿用一氧化碳过滤式自救器试验方法 GB 8160—87作者：国家标准… 文章来源：国家标准总局 点击数：317 更新时间：2005-6-3国家标准局 1987—08—14 批准 1988—10—01 实施 本标准是部分采用西德矿井救护委员会《井下采矿用的过滤式自救器构造、试验的使用原理。FSR 原理(1982)》制订的。 本标准适用于评价矿用一氧化碳过滤式自救器(以下简称自救器)，是否符合产品标准的要求，并可作为该产品质量控制的试验手段。 1 性能试验 自救器性能试验，应在温度为 20±5℃的试验室内进行。 1．1 防一氧化碳性能试验 1．1．1 试验原理 在给定试验条件下，采用人工肺装置，将一氧化碳与空气的混合气体之脉动气流通过自救器，测定过滤后气体中一氧化碳浓度是否超过产品性能指标的规定值，以评价自救器的防护性能。 1．1．2 试验条件 防一氧化碳性能试验条件，见表 1。 表 1 防一氧化碳性能试验条件项 目数 值呼吸量(脉动)，L／min呼吸频率，次／min呼吸比试验气流，L／min试验箱内气体绝对湿度，g／m3试验气体一氧化碳浓度*，％进入试验箱的气流温度呼气温度，℃口具温度测量点与口具端面距离，mm试验件预热要求30±0．624±11：13020．7～24．50．25、1．0、1．5按试验箱绝对湿度条件调节37±245±1试验前在 20±5℃环境内，放置 2h 以上 * 0．25％、1．0％为常规检验浓度；1．5％为型式试验浓度。 1．1．3 试验装置 防一氧化碳性能试验装置，如图 1 所示。 图 1 一氧化碳防护性能试验装置示意图1—调节阀；2—缓冲瓶；3—流量计；4—进气湿度饱和器；5—进气温度计；6—试验箱；7—千湿球温度计；8—单向阀门；9—检验呼气阀逆向漏气的单向阀门；10—转接段；11—过滤器；12—吸气温度计；13—人工肺；14—呼气温度计；15—呼气湿度饱和器；16—0～2％一氧化碳气体分析仪；17—净化装置；18—抽气泵；19—干燥剂；20—0～1 000ppm 一氧化碳气体分析仪 a． 温度计：0～100℃； b． 一氧化碳红外线气体分析仪(允许使用量程及精度相当的仪器)，量程：0～2％，最小刻度0．04％；0～1 000ppm，最小刻度 20ppm； c． 试验箱体用塑料制造，内部尺寸：30cm×30cm×26cm(长×宽×高)； d． 不包括人工肺时，试验装置管路的总容积不大于 2 000mL； e． 水封式或隔膜式人工肺(正弦波形)； f． 检验呼气阀逆向漏气的单向阀门：当顺向通过 30L／min 的恒定气流时，云母阀门在弹簧力及自重的作用下，其通...
