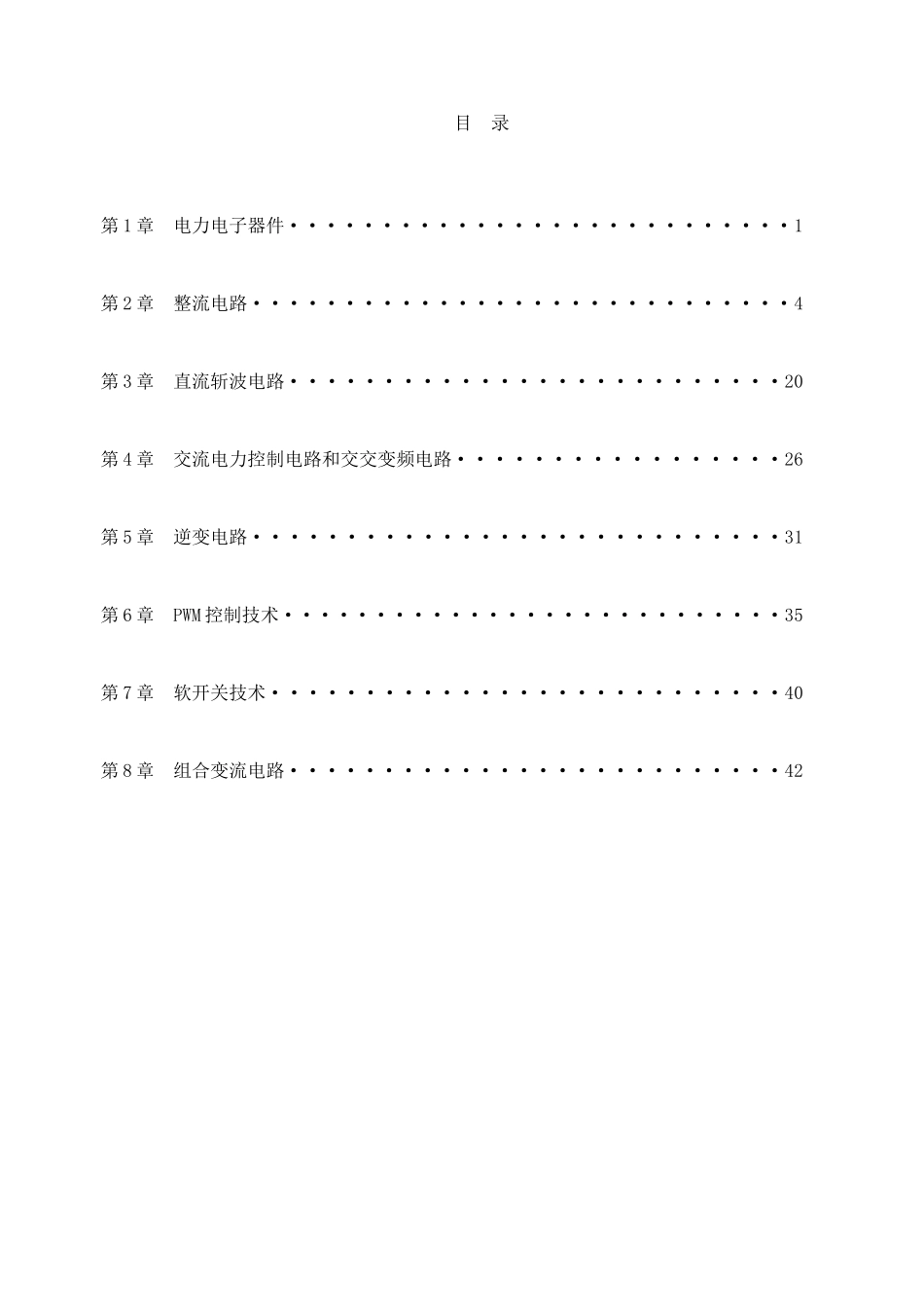

目 录第 1 章 电力电子器件···························1第 2 章 整流电路·····························4第 3 章 直流斩波电路··························20第 4 章 交流电力控制电路和交交变频电路·················26第 5 章 逆变电路····························31第 6 章 PWM 控制技术···························35第 7 章 软开关技术···························40第 8 章 组合变流电路··························42第 1 章 电力电子器件1

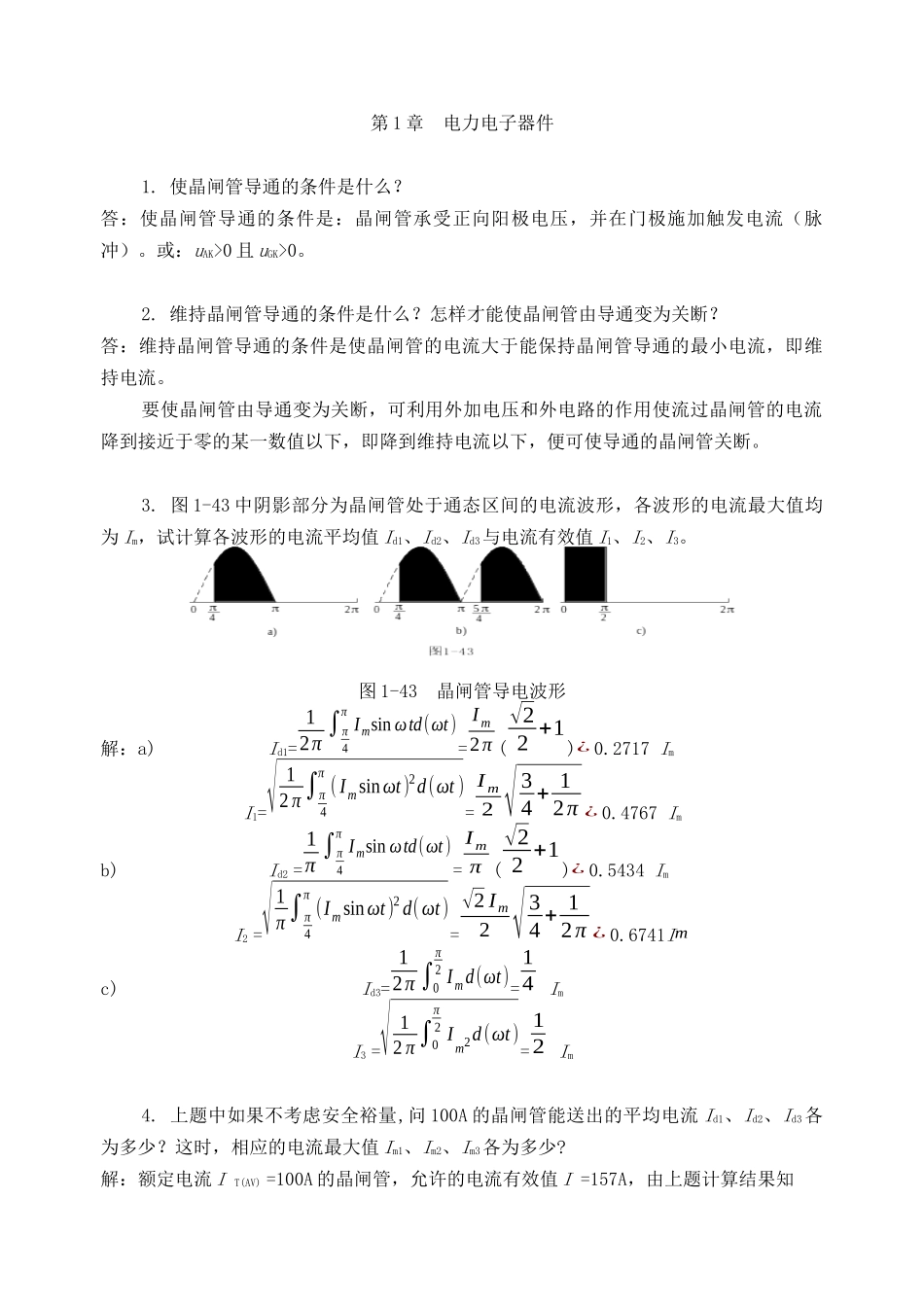

使晶闸管导通的条件是什么
答:使晶闸管导通的条件是:晶闸管承受正向阳极电压,并在门极施加触发电流(脉冲)
或:uAK>0 且 uGK>0
维持晶闸管导通的条件是什么
怎样才能使晶闸管由导通变为关断
答:维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流,即维持电流
要使晶闸管由导通变为关断,可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下,即降到维持电流以下,便可使导通的晶闸管关断
图 1-43 中阴影部分为晶闸管处于通态区间的电流波形,各波形的电流最大值均为 Im,试计算各波形的电流平均值 Id1、Id2、Id3与电流有效值 I1、I2、I3
图 1-43 晶闸管导电波形解:a) Id1=12π ∫π4π Imsin ωtd(ωt)=I m2π (√22 +1)¿ 0
2717 ImI1=√12 π∫π4π(Imsinωt)2d(ωt )=I m2 √34 + 12π ¿ 0
4767 Imb) Id2 =1π ∫π4π Imsin ωtd(ωt)=I
