【网络通信】华为培训第5章WCDMA无线接口技术VIP免费

【网络通信】华为培训第5章WCDMA无线接口技术_第1页
1/28

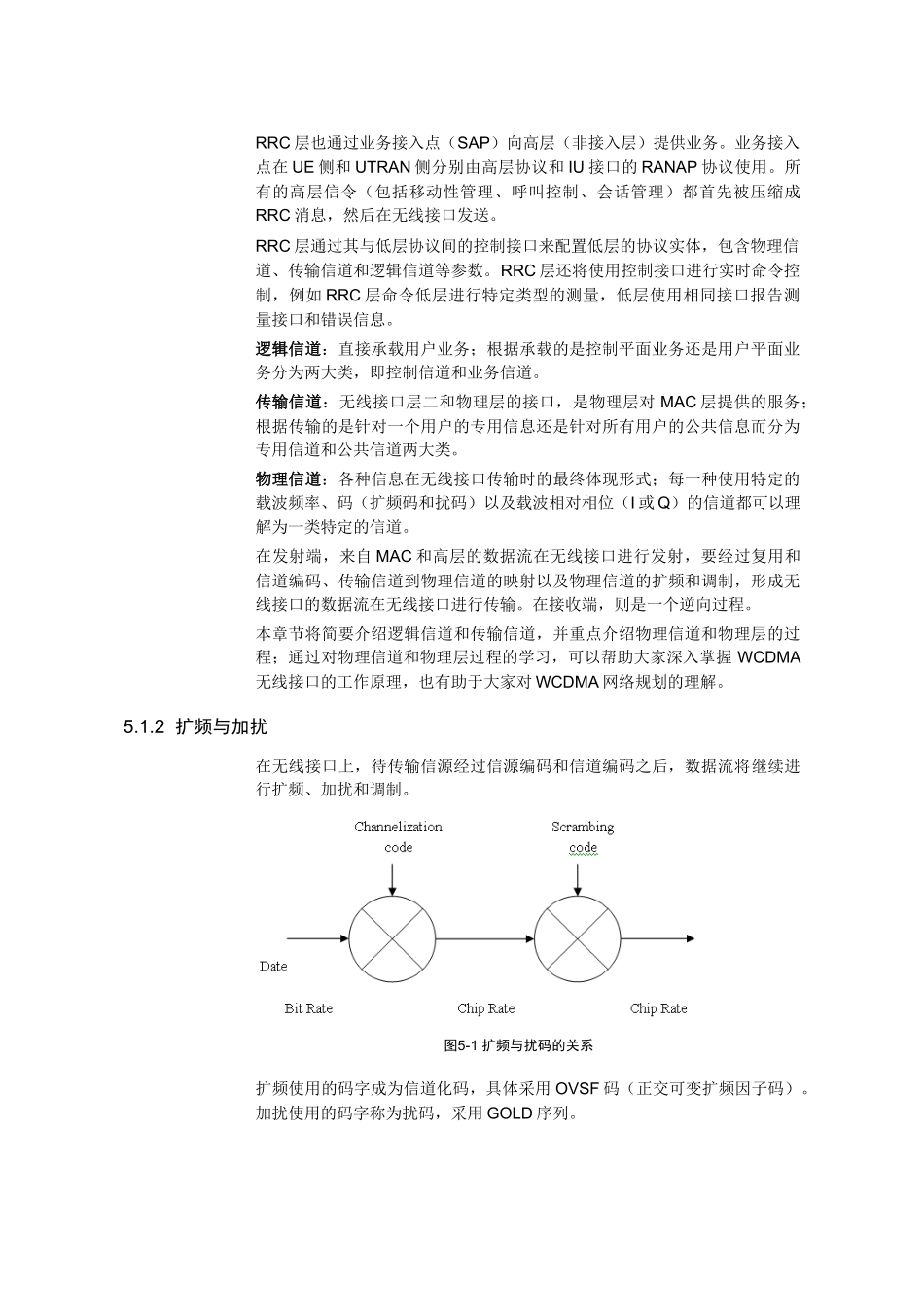

【网络通信】华为培训第5章WCDMA无线接口技术_第2页
2/28

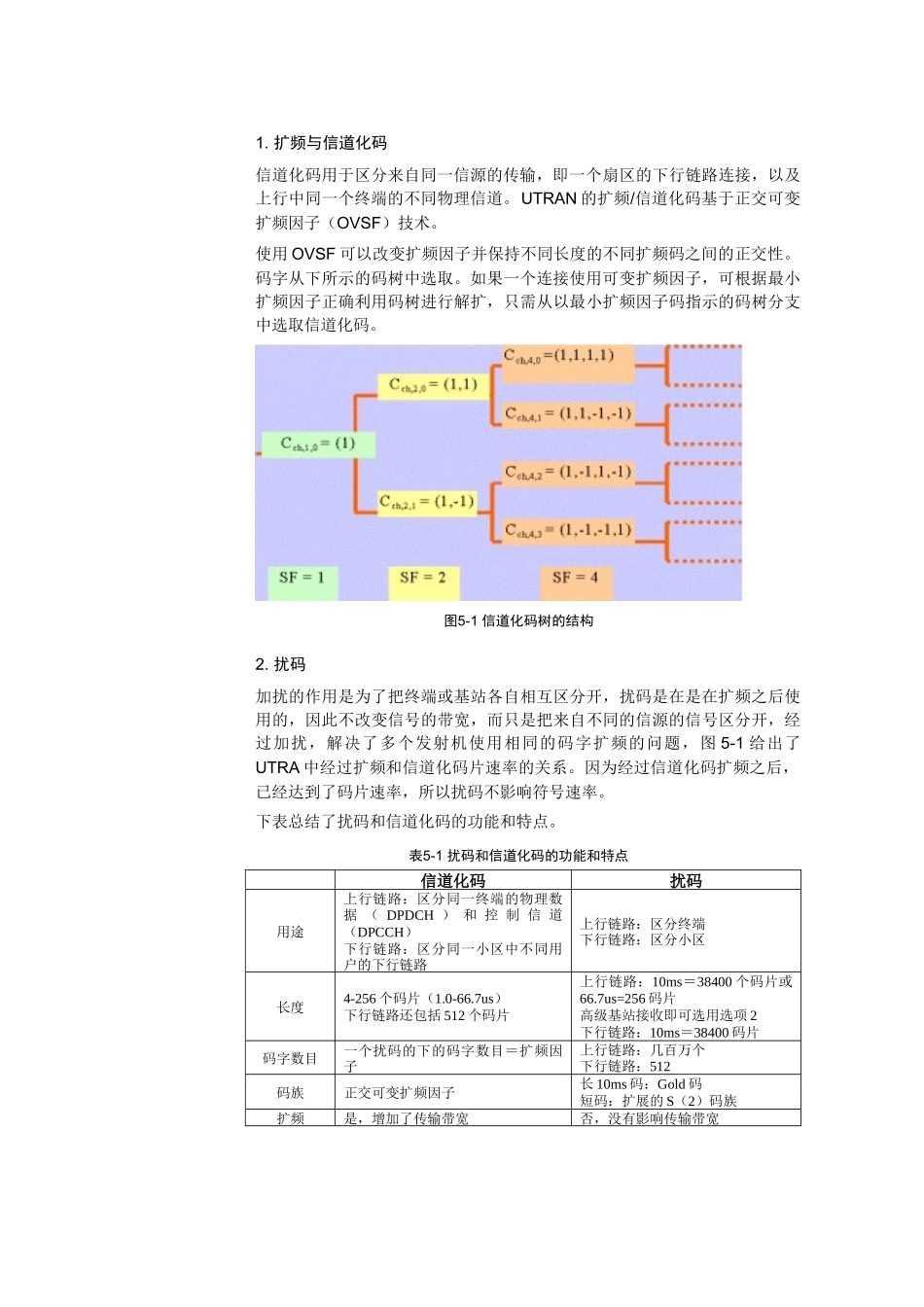

【网络通信】华为培训第5章WCDMA无线接口技术_第3页
3/28
第5章 WCDMA 无线接口技术在 WCDMA 系统中,移动用户终端 UE 通过无线接口上的无线信道与系统固定网络相连,该无线接口称为 Uu 接口,是 WCDMA 系统中是最重要的接口之一。无线接口技术是 WCDMA 系统中的核心技术,各种 3G 移动通信体制的核心技术与主要区别也主要存在于无线接口上。通过对 WCDMA 无线接口的学习,可以理解 UE 终端与 WCDMA 网络系统之间的工作原理与通信过程;学习这部分内容也是 WCDMA 无线网络规划的前提。5.1 WCDMA 无线接口概述5.1.1 无线接口的协议结构图 5-1 显示了 UTRAN 无线接口与物理层有关的协议结构。从协议结构上看,WCDMA 无线接口由层一、层二、层三组成,分别称作物理层(Physical Layer)、媒体接入控制层(Medium Access Control)、无线资源控制层(Radio Resource Control)。从协议层次的角度看,WCDMA 无线接口上存在三种信道,物理信道、传输信道、逻辑信道。图5-1 无线接口的物理结构图中不同层/子层间的圆圈部分为业务接入点(SAPs)。物理层提供了高层所需的数据传输业务。对这些业务的存取是通过使用经由MAC 子层的传输信道来进行的。物理层通过传输信道向 MAC 层提供业务,而传输数据本身的属性决定了什么种类的传输信道和如何传输;MAC 层通过逻辑信道向 RRC 层提供业务,而发送数据本身的属性决定了逻辑信道的种类。在媒体接入控制(MAC)层中,逻辑信道被映射为传输信道。MAC 层负责根据逻辑信道的瞬间源速率为每个传输信道选择适当的传输格式(TF)。传输格式的选择和每个连接的传输格式组合集(由接纳控制定义)紧密相关。RRC 层也通过业务接入点(SAP)向高层(非接入层)提供业务。业务接入点在 UE 侧和 UTRAN 侧分别由高层协议和 IU 接口的 RANAP 协议使用。所有的高层信令(包括移动性管理、呼叫控制、会话管理)都首先被压缩成RRC 消息,然后在无线接口发送。RRC 层通过其与低层协议间的控制接口来配置低层的协议实体,包含物理信道、传输信道和逻辑信道等参数。RRC 层还将使用控制接口进行实时命令控制,例如 RRC 层命令低层进行特定类型的测量,低层使用相同接口报告测量接口和错误信息。逻辑信道:直接承载用户业务;根据承载的是控制平面业务还是用户平面业务分为两大类,即控制信道和业务信道。传输信道:无线接口层二和物理层的接口,是物理层对 MAC 层提供的服务;根据传输的是针对一个用户的专用信息还是针对所有用户的...
