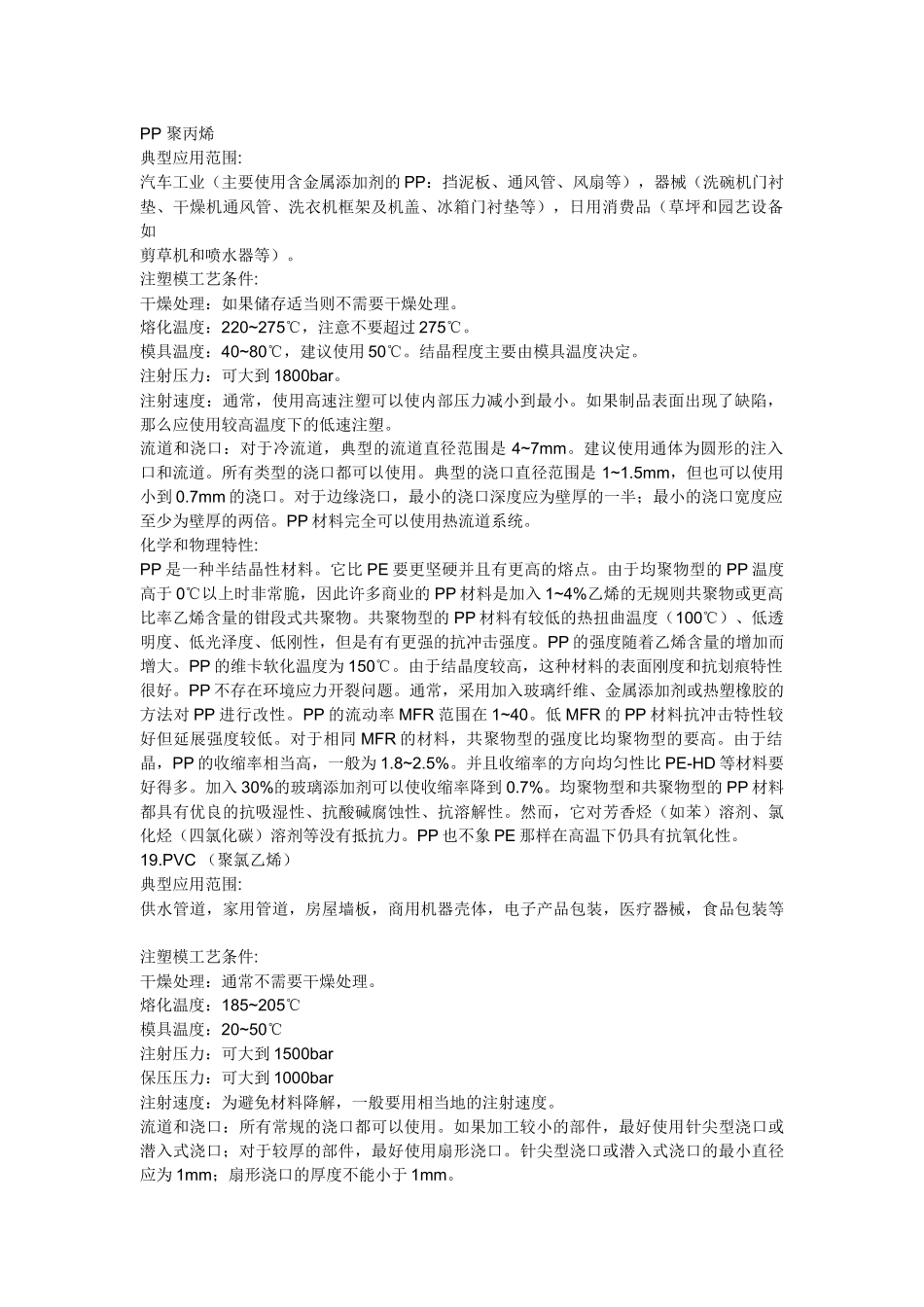

PP 聚丙烯 典型应用范围: 汽车工业（主要使用含金属添加剂的 PP：挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如 剪草机和喷水器等）。 注塑模工艺条件: 干燥处理：如果储存适当则不需要干燥处理。 熔化温度：220~275℃，注意不要超过 275℃。 模具温度：40~80℃，建议使用 50℃。结晶程度主要由模具温度决定。 注射压力：可大到 1800bar。 注射速度：通常，使用高速注塑可以使内部压力减小到最小。如果制品表面出现了缺陷，那么应使用较高温度下的低速注塑。 流道和浇口：对于冷流道，典型的流道直径范围是 4~7mm。建议使用通体为圆形的注入口和流道。所有类型的浇口都可以使用。典型的浇口直径范围是 1~1.5mm，但也可以使用小到 0.7mm 的浇口。对于边缘浇口，最小的浇口深度应为壁厚的一半；最小的浇口宽度应至少为壁厚的两倍。PP 材料完全可以使用热流道系统。 化学和物理特性: PP 是一种半结晶性材料。它比 PE 要更坚硬并且有更高的熔点。由于均聚物型的 PP 温度高于 0℃以上时非常脆，因此许多商业的 PP 材料是加入 1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。共聚物型的 PP 材料有较低的热扭曲温度（100℃）、低透明度、低光泽度、低刚性，但是有有更强的抗冲击强度。PP 的强度随着乙烯含量的增加而增大。PP 的维卡软化温度为 150℃。由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。PP 不存在环境应力开裂问题。通常，采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对 PP 进行改性。PP 的流动率 MFR 范围在 1~40。低 MFR 的 PP 材料抗冲击特性较好但延展强度较低。对于相同 MFR 的材料，共聚物型的强度比均聚物型的要高。由于结晶，PP 的收缩率相当高，一般为 1.8~2.5%。并且收缩率的方向均匀性比 PE-HD 等材料要好得多。加入 30%的玻璃添加剂可以使收缩率降到 0.7%。均聚物型和共聚物型的 PP 材料都具有优良的抗吸湿性、抗酸碱腐蚀性、抗溶解性。然而，它对芳香烃（如苯）溶剂、氯化烃（四氯化碳）溶剂等没有抵抗力。PP 也不象 PE 那样在高温下仍具有抗氧化性。 19.PVC （聚氯乙烯） 典型应用范围: 供水管道，家用管道，房屋墙板，商用机器壳体，电子产品包装，医疗器械，食品包装等 注塑模工艺条件: 干燥处理：通常不需要干燥处理。 熔化温度：185~205℃ 模具...
