电气维修实例方法VIP免费

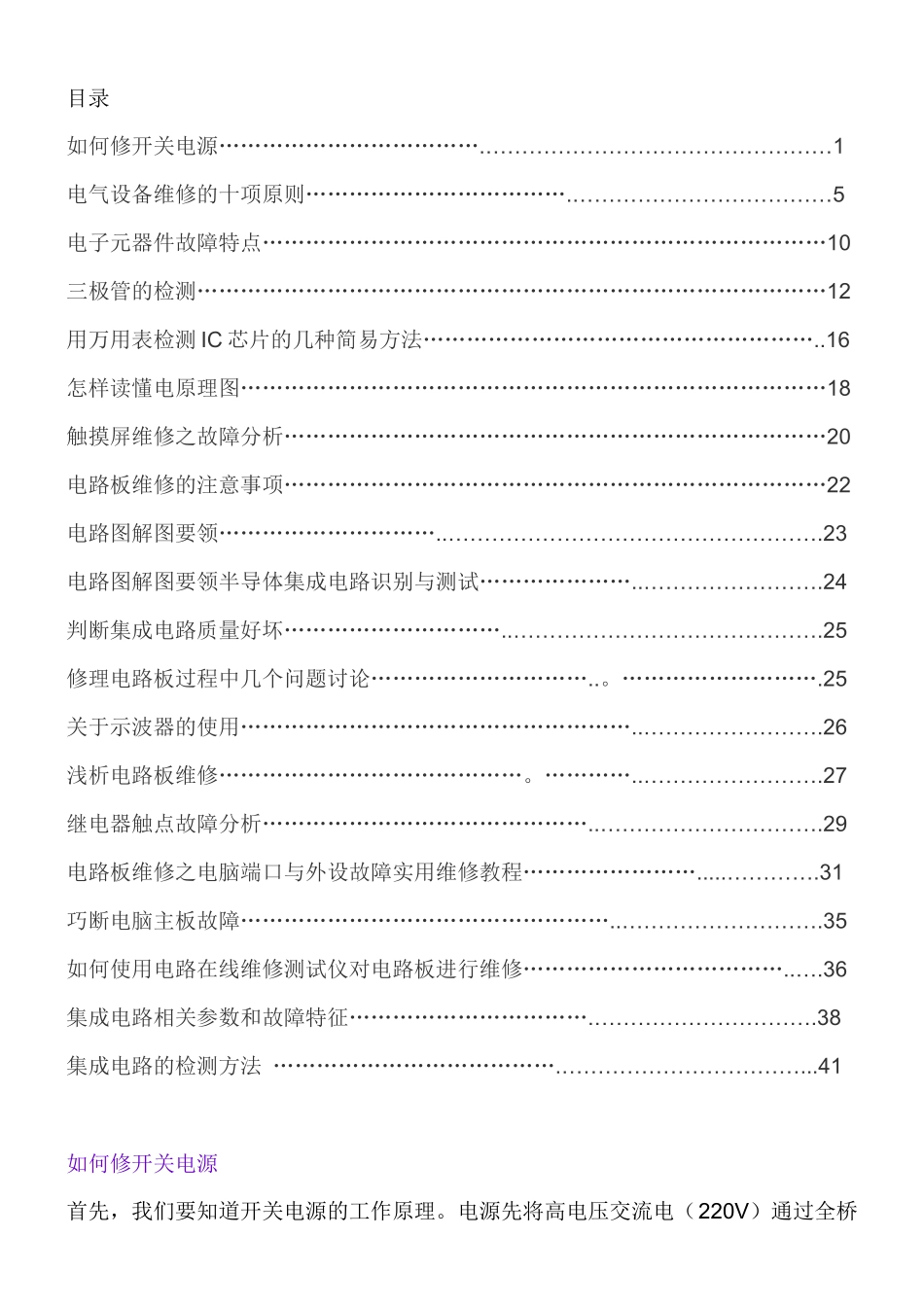

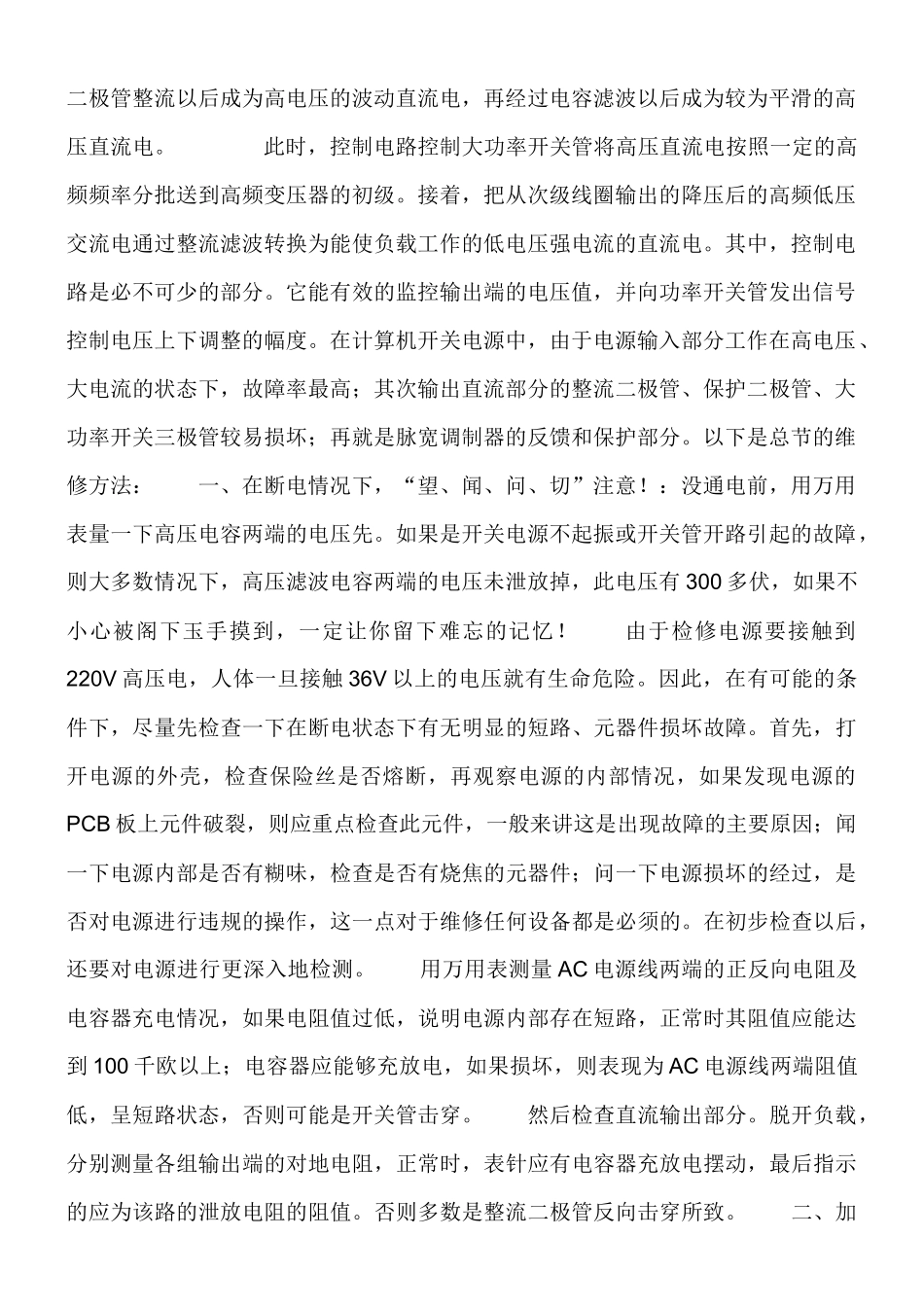

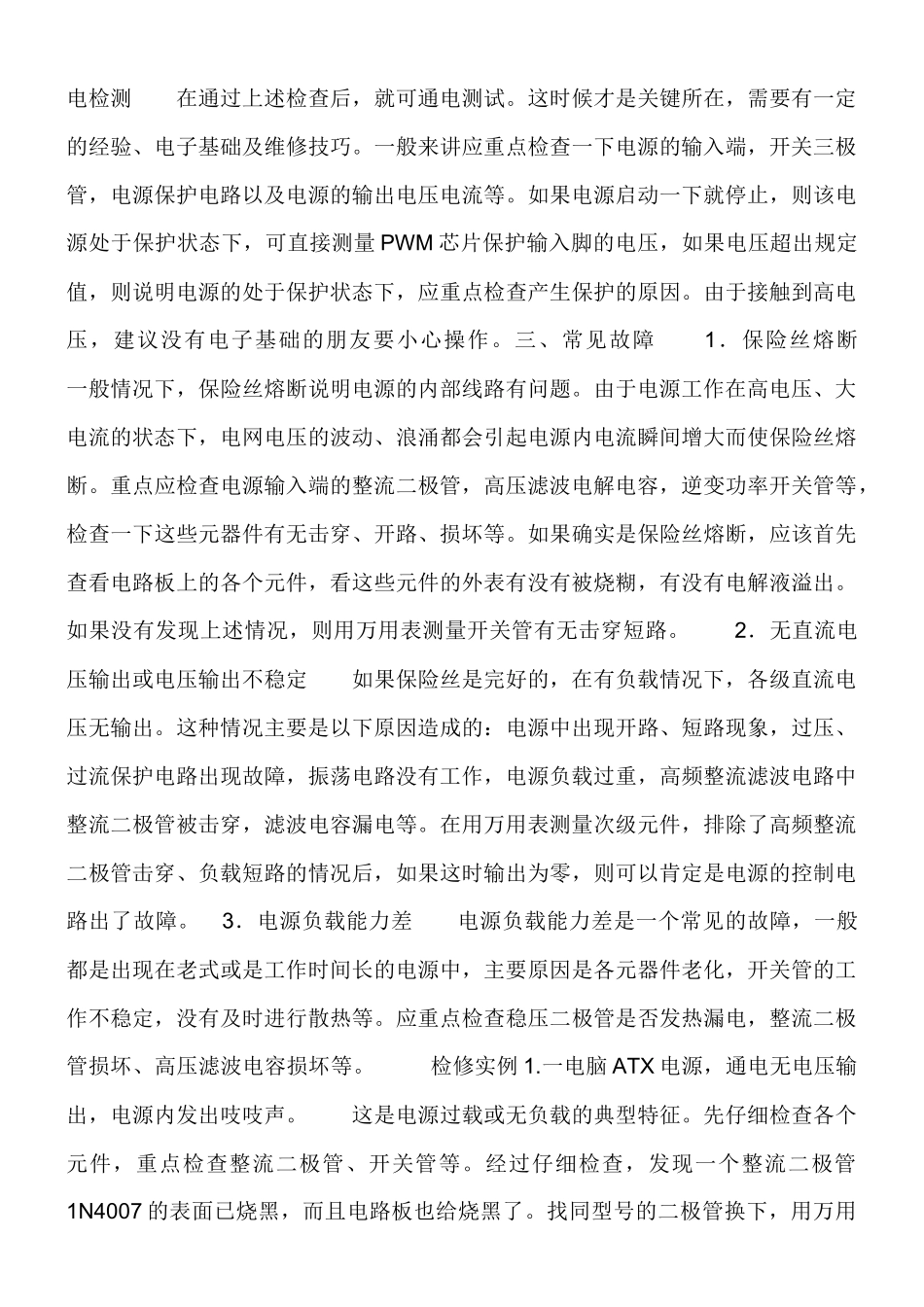

目录如何修开关电源……………………………….…………………………………………1电气设备维修的十项原则……………………………….………………………………5电子元器件故障特点……………………………………………………………………10三极管的检测……………………………………………………………………………12用万用表检测 IC 芯片的几种简易方法………………………………………………..16怎样读懂电原理图………………………………………………………………………18触摸屏维修之故障分析…………………………………………………………………20电路板维修的注意事项…………………………………………………………………22电路图解图要领…………………………..…………………………………………….23电路图解图要领半导体集成电路识别与测试…………………..…………………….24判断集成电路质量好坏…………………………..…………………………………….25修理电路板过程中几个问题讨论…………………………..。……………………….25关于示波器的使用………………………………………………..…………………….26浅析电路板维修……………………………………。…………..…………………….27继电器触点故障分析………………………………………..………………………….29电路板维修之电脑端口与外设故障实用维修教程…………………….....………….31巧断电脑主板故障……………………………………………..……………………….35如何使用电路在线维修测试仪对电路板进行维修………………………………..….36集成电路相关参数和故障特征…………………………….………………………….38集成电路的检测方法 ………………………………….……………………………...41 如何修开关电源首先，我们要知道开关电源的工作原理。电源先将高电压交流电（220V）通过全桥二极管整流以后成为高电压的波动直流电，再经过电容滤波以后成为较为平滑的高压直流电。 此时，控制电路控制大功率开关管将高压直流电按照一定的高频频率分批送到高频变压器的初级。接着，把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使负载工作的低电压强电流的直流电。其中，控制电路是必不可少的部分。它能有效的监控输出端的电压值，并向功率开关管发出信号控制电压上下调整的幅度。在计算机开关电源中，由于电源输入部分工作在高电压、大电流的状态下，故障...
