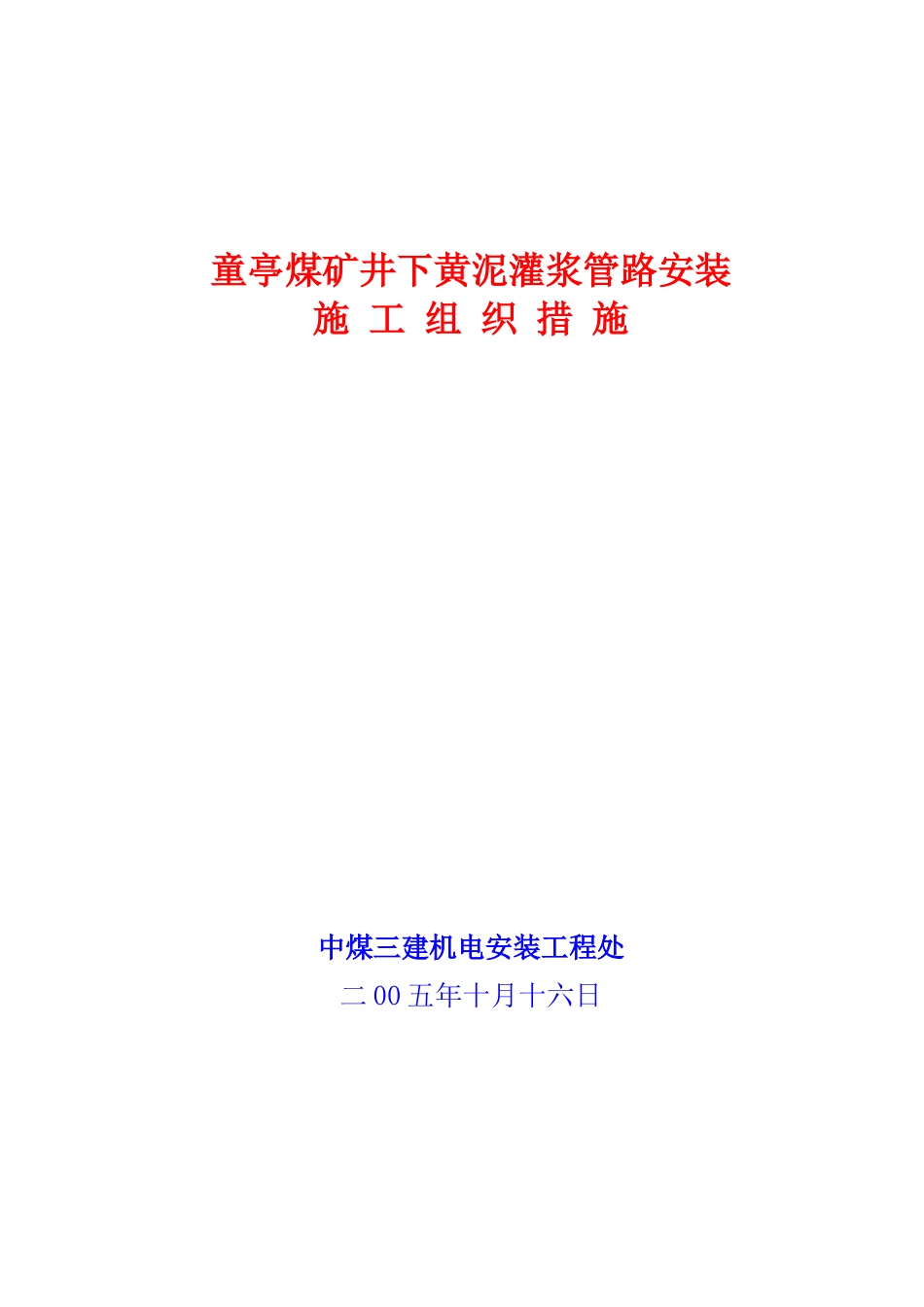

童亭煤矿井下黄泥灌浆管路安装施 工 组 织 措 施中煤三建机电安装工程处二 00 五年十月十六日目 录一、工程概况二、施工方法三、施工前准备四、施工步骤五、起吊索具受校核六、安全注意事项七、施工机具八、劳动力组织安排九、工期安排一、工程概况淮北矿业集团童亭煤矿是一年产量为 90 万吨的老矿井，属高瓦斯矿井,井下条件十分复杂。其井下黄泥管路是一趟无缝钢管Ф108×4 管路，安装位置由风井井筒下口至-330m 平面总回风巷后分两部支路，其中一部分经八二运输上山到八二下人行上山；另一部分经回风总巷、八四回风总巷到八四人行上山和八四下探煤下山，其管路总长度约为 5700 米。由于其井下黄泥管路安装位置由平巷及上下山几部分组成，其管路的固定方式也各不相同，而且井下大部分巷道年久未曾修复，并且地压比较大，许多巷道顶帮冒顶，侧帮突出，有的地方积水很深，地质条件非常恶劣，上山坡度较大，安装管路运输十分不便（需全部采用人力运输），施工难度十分艰巨，且其安全隐患大，要求工期短。因此本工程的施工时间紧、任务艰巨、难度大、不安全因素多，为了安全、优质、快速地完成此次施工任务，为此特编制本施工技术措施，以指导施工。主要技术参数：1、钢管型号： 无缝钢管 Ф108×42、管路连接方式： 钢法兰连接方式3、管路固定方式： 支座及吊挂固定方式4、管路防腐方式： 除中锈，刷两遍红丹 防锈漆，刷两遍中绿面漆。5、管路公称压力： PN2.5MPa6、管路运输方式： 人力运输二、施工前的准备工作1、组织施工人员熟悉图纸并做好井下的安全、技术培训工作，学习有关规程、规范及有关技术措施。2、备齐各种施工机具、设施，并对其施工机具、设施的安全性能进行全面检查，确保设备完好，使用安全。3、对到货的设备及构件逐一检查、验收、编号并做好记录，部分阀门、管件需做好试压试验。4、对施工现场条件进行检查、验收。5、准备好施工用的各种材料、加工构件及必要的劳动保护与安全保护用品。6、做好井上、井下运输道路的检查，检查照明及通信是否满足设备运输的要求。7、做好管路法兰焊接的施工配电搭火接线。8、准备好施工管路运输设备的筹备问题。9、编制施工用各种图表、记录表及现场标牌。10、施工现场应备有黄沙、水源、灭火器等消防器材。11、对施工人员作一次全面的身体检查。12、要求甲方相关单位协调好井下部分位置管路安装时打锚杆眼用的风管、水管问题及各个联络巷与上下山的临时提升绞车问题。三、...
