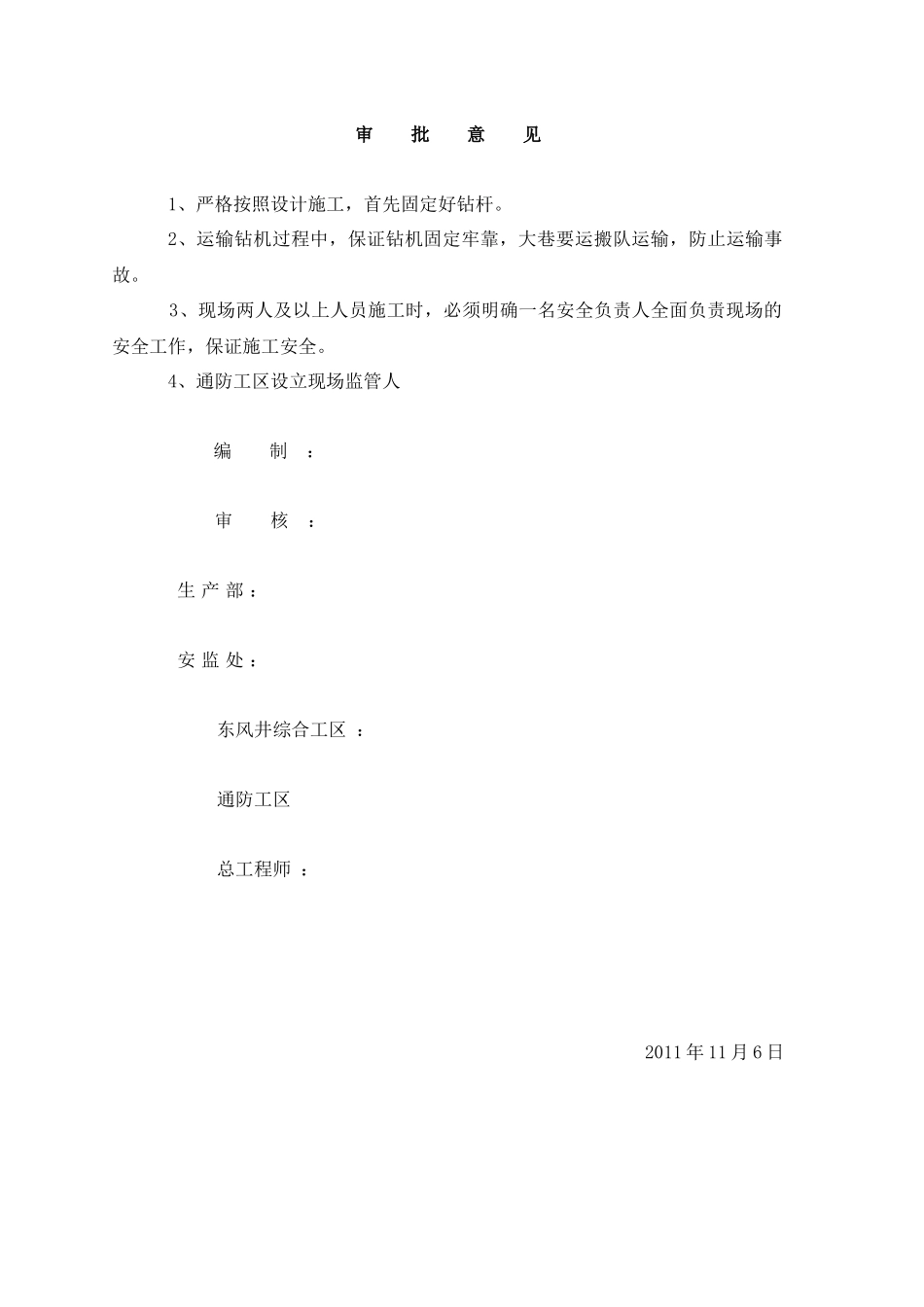

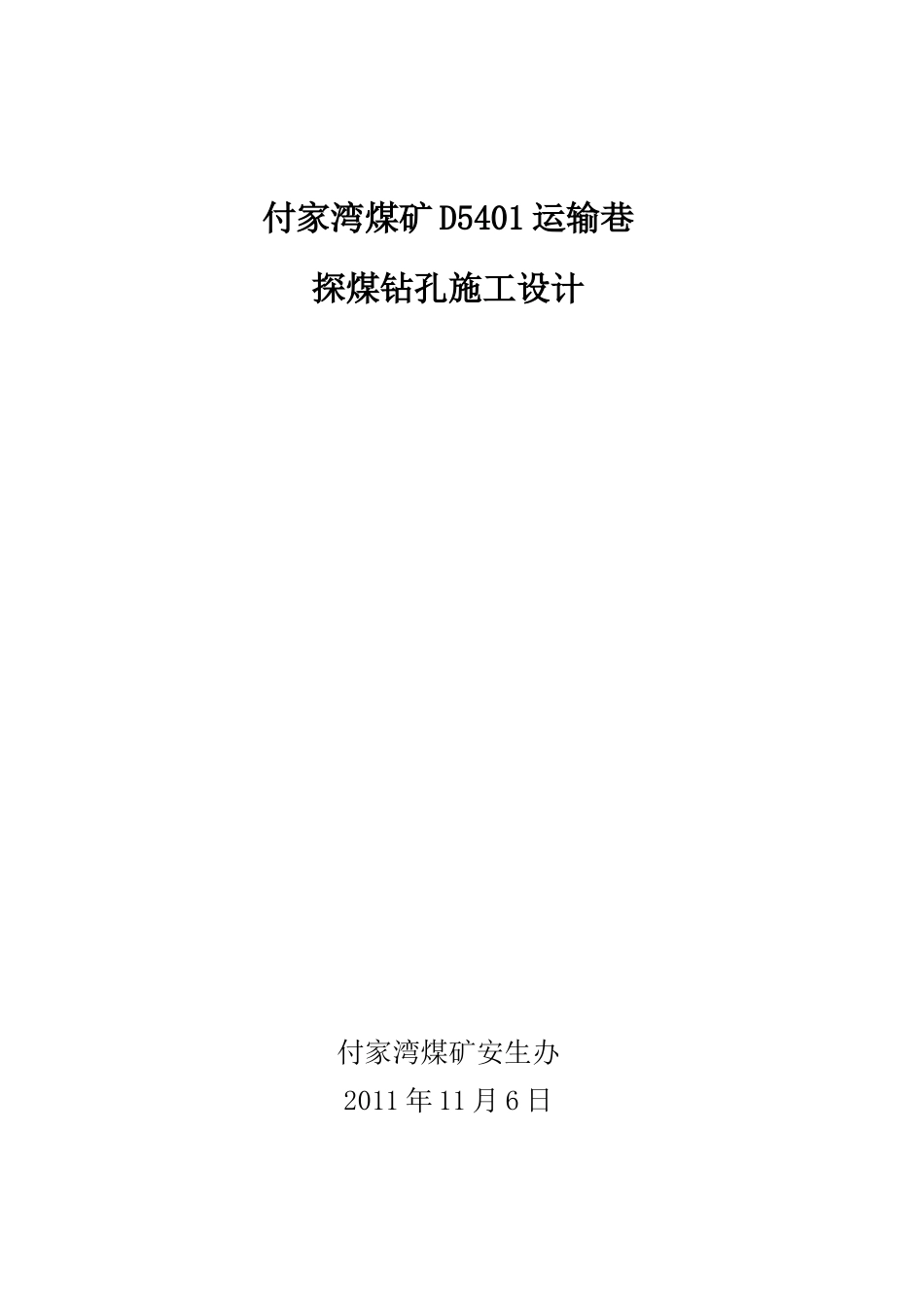

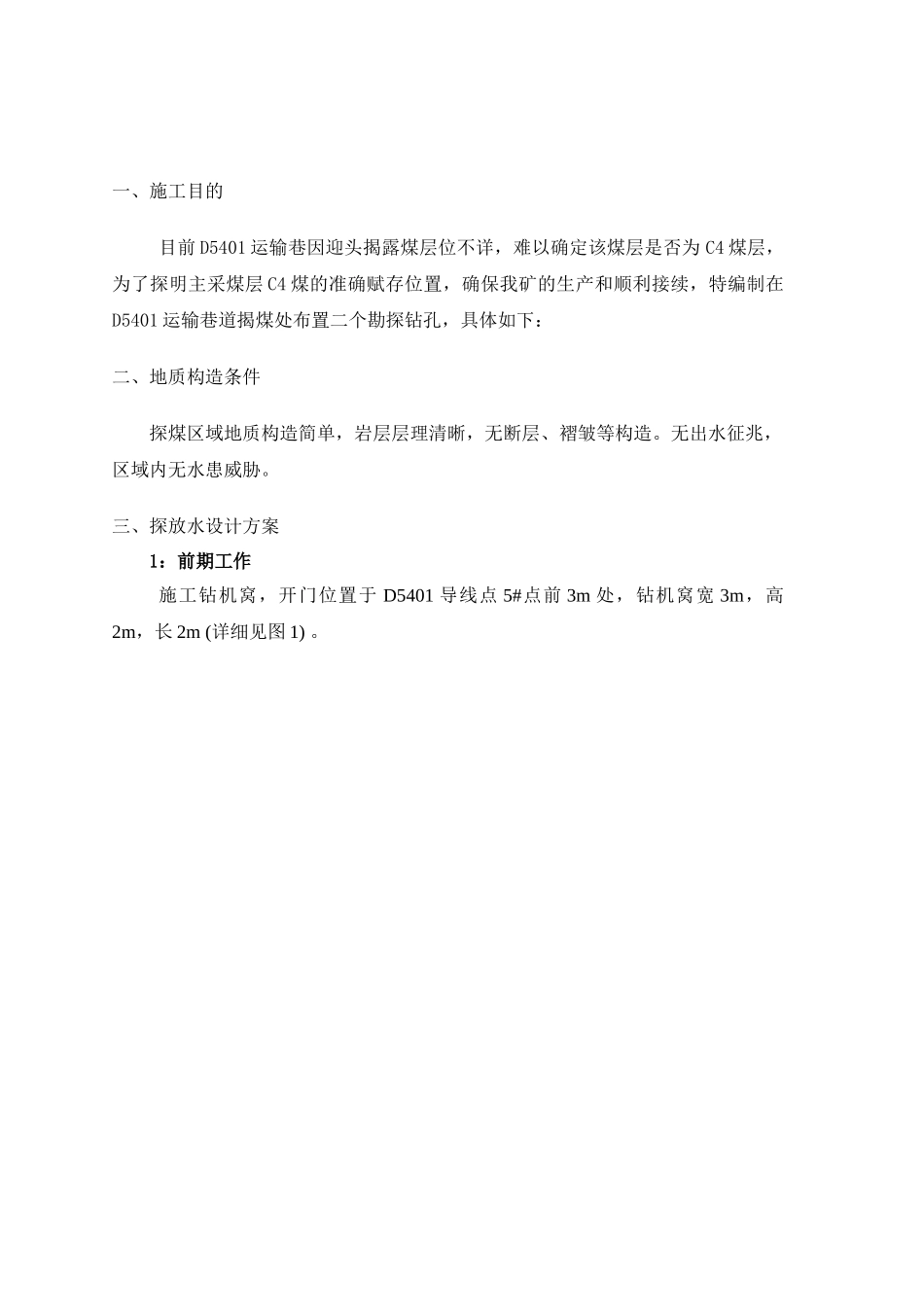

付家湾煤矿 D5401 运输巷探煤钻孔施工设计付家湾煤矿安生办2011 年 11 月 6 日审 批 意 见1、严格按照设计施工，首先固定好钻杆。2、运输钻机过程中，保证钻机固定牢靠，大巷要运搬队运输，防止运输事故。 3、现场两人及以上人员施工时，必须明确一名安全负责人全面负责现场的安全工作，保证施工安全。 4、通防工区设立现场监管人编 制 ： 审 核 ：生 产 部 ： 安 监 处 ： 东风井综合工区 ：通防工区总工程师 ：2011 年 11 月 6 日一、施工目的目前 D5401 运输巷因迎头揭露煤层位不详，难以确定该煤层是否为 C4 煤层，为了探明主采煤层 C4 煤的准确赋存位置，确保我矿的生产和顺利接续，特编制在D5401 运输巷道揭煤处布置二个勘探钻孔，具体如下：二、地质构造条件探煤区域地质构造简单，岩层层理清晰，无断层、褶皱等构造。无出水征兆，区域内无水患威胁。三、探放水设计方案1：前期工作施工钻机窝，开门位置于 D5401 导线点 5#点前 3m 处，钻机窝宽 3m，高2m，长 2m (详细见图 1) 。图 12：钻孔设计本次设计施工 2 个钻孔，根据钻探结果再确定下一步施工方案。若 1#钻孔完成探煤工作，则 2#钻孔不再施工。1#钻孔：开孔位置：D5401 运输巷 5#点前 3m 处钻孔方位：343°（巷道掘进方位是 253°）钻孔角度：0°钻孔深度：35m钻机型号：MQT1302#钻孔：开孔位置：D5401 运输巷 5#点前 3m 处钻孔方位：343°（巷道掘进方位是 253°）钻孔角度：-30°钻孔深度：35m钻机型号：MQT1303、附钻孔平面示意图、剖面示意图4、附地质钻孔预计柱状图四、施工安全事项1、钻机运输前，必须先封车确认无隐患后，方可运输。2、钻机运输时，钻机、钻具、开关等的装运，不得超长、超宽、超高。严禁摔、碰、撞击等野蛮装卸。3、施工人员必须坚持行车不行人、行人不行车制度，斜巷运输要听从上、下车场把勾人员的指挥。4、加强施工地点附近的巷道的支护，钻机窝内应加强整理，打好点柱，固定好钻机。5、工作地点瓦斯不能超过规定。6、在施工地点或附近要安设专用电话。7、电器设备杜绝失爆现象，电源的搭、拆必须严格按电工操作作业规程。8、钻机开工前，必须由机长亲自检查立轴的方位、倾角是否与设计相符，检查钻机各部件安装是否稳固，并进行试运转。9、钻进中一旦发现“见软”、“见空”、“见水”，要立即停钻，丈量残尺并做好记录。10、钻进中，若发现空内涌水时，应测定水位、水压和涌水量。11...
