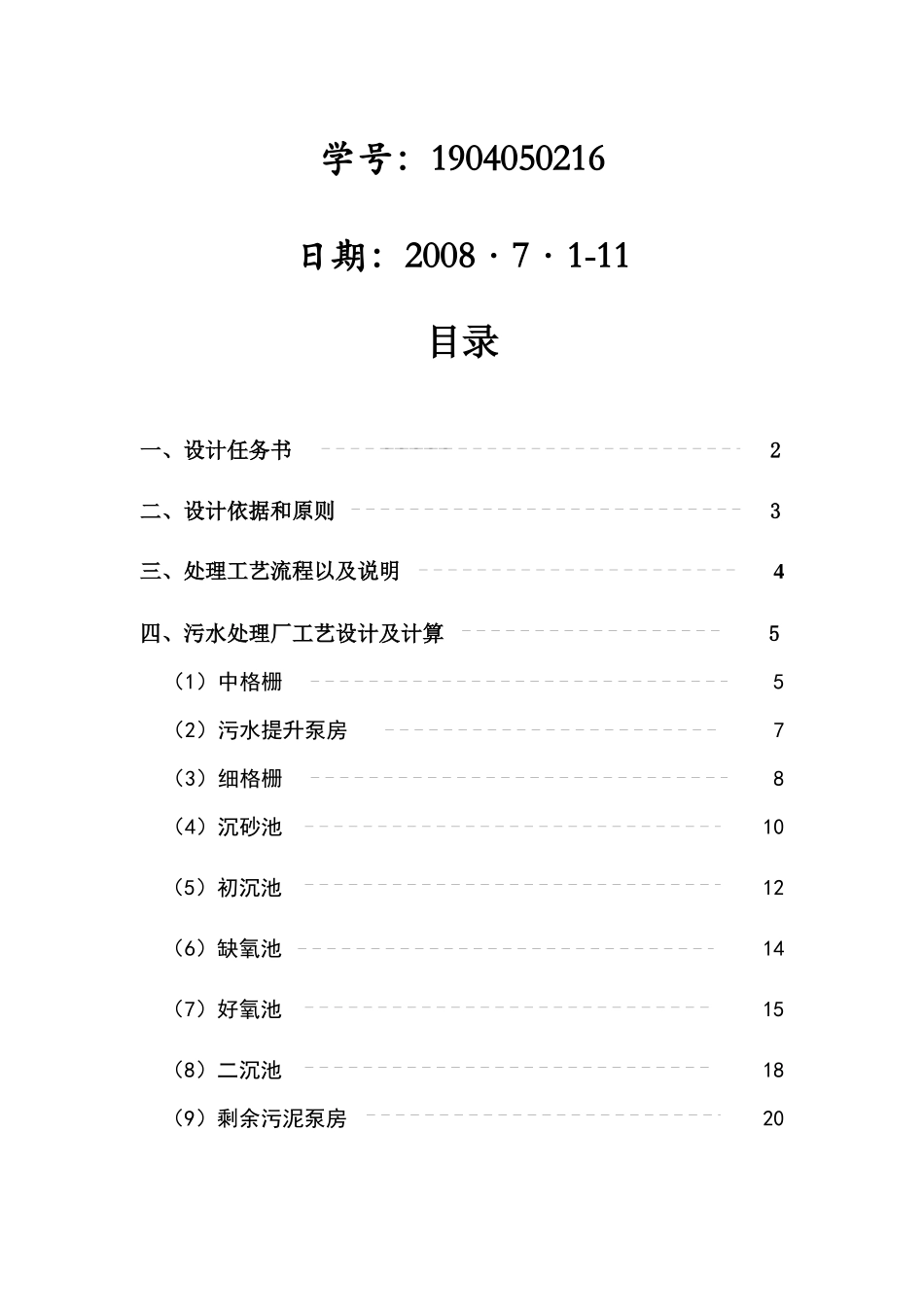

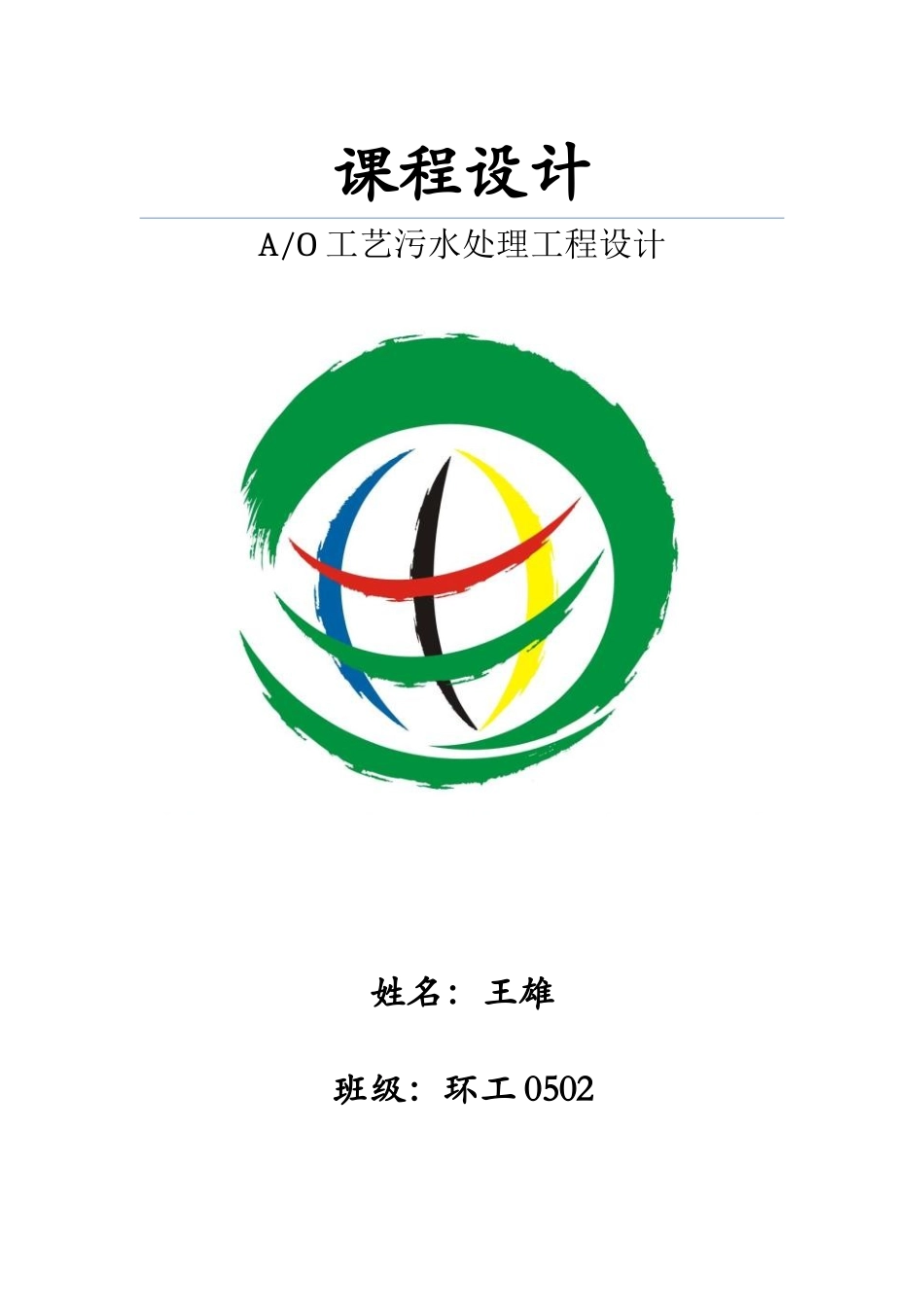

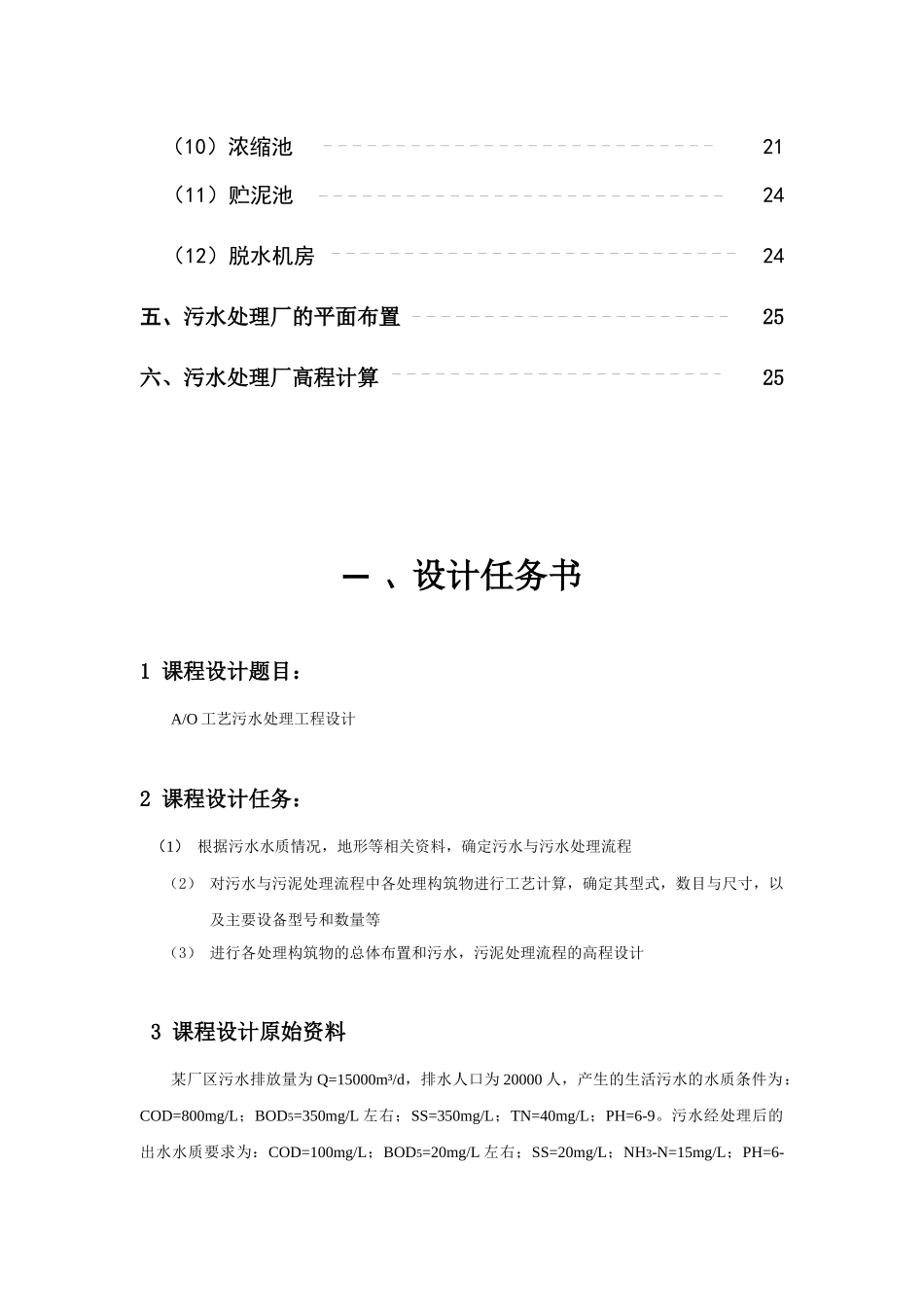

课程设计A/O 工艺污水处理工程设计姓名：王雄班级：环工 0502学号：1904050216日期：2008·7·1-11目录一、设计任务书 2二、设计依据和原则 3三、处理工艺流程以及说明4四、污水处理厂工艺设计及计算5（1）中格栅5（2）污水提升泵房7（3）细格栅8（4）沉砂池10（5）初沉池12（6）缺氧池14（7）好氧池15（8）二沉池18（9）剩余污泥泵房20（10）浓缩池21（11）贮泥池24（12）脱水机房24五、污水处理厂的平面布置25六、污水处理厂高程计算25一 、设计任务书1 课程设计题目：A/O 工艺污水处理工程设计2 课程设计任务： （1） 根据污水水质情况，地形等相关资料，确定污水与污水处理流程 （2） 对污水与污泥处理流程中各处理构筑物进行工艺计算，确定其型式，数目与尺寸，以及主要设备型号和数量等 （3） 进行各处理构筑物的总体布置和污水，污泥处理流程的高程设计3 课程设计原始资料某厂区污水排放量为 Q=15000m³/d，排水人口为 20000 人，产生的生活污水的水质条件为：COD=800mg/L；BOD5=350mg/L 左右；SS=350mg/L；TN=40mg/L；PH=6-9。污水经处理后的出水水质要求为：COD=100mg/L；BOD5=20mg/L 左右；SS=20mg/L；NH3-N=15mg/L；PH=6-9。厂区地势平坦，地坪标高在±0.00m，地下水位在地面下－1.50m，排放口位于厂区正南方向的河道处，河道常年平均水位－0.50m，最高水位 0.00m，最低水位－3.50m，夏季主导风向为东南风，最冷月平均为－6.8℃，最热月平均为 25.4℃，土壤冰冻深度为 0.70m。处理厂左下角的定位坐标为：X－0,Y－0序号项 目进 水(mg/L)出 水(mg/L)1BOD5350202COD8001003SS350204TN40155NH3—N515二 、设计依据和原则1 设计依据主要参考文献及相关资料：[1]《室外排水设计规范》GBJ14-87（1997 年版)[2]《给水排水设计手册》（第五册），中国建筑工业出版社[3]《给水排水设计工程结构设计规范》GBJ69-84[4]《给水排水制图标准》GBT50106-2001[5]《水污染控制工程》，高延耀等，高等教育出版社2 设计原则在废水处理工艺方案的选择上应满足以下原则：（1）坚持科学可靠并借鉴同类废水处理的工程实践经验，技术上力求先进，管理方便，操作简单，无二次污染，维护量少，可靠程度高。（2）废水经处理后达标排放，减轻对受纳水体污染，力求以最少的投入获得最大的社会效益、经济效益和环境效益。（3）尽量减少污泥的产生量，力求在系统内消化污泥，以减少污泥处理的投资及运行费用。（4）尽量采用先进可靠的自动...
