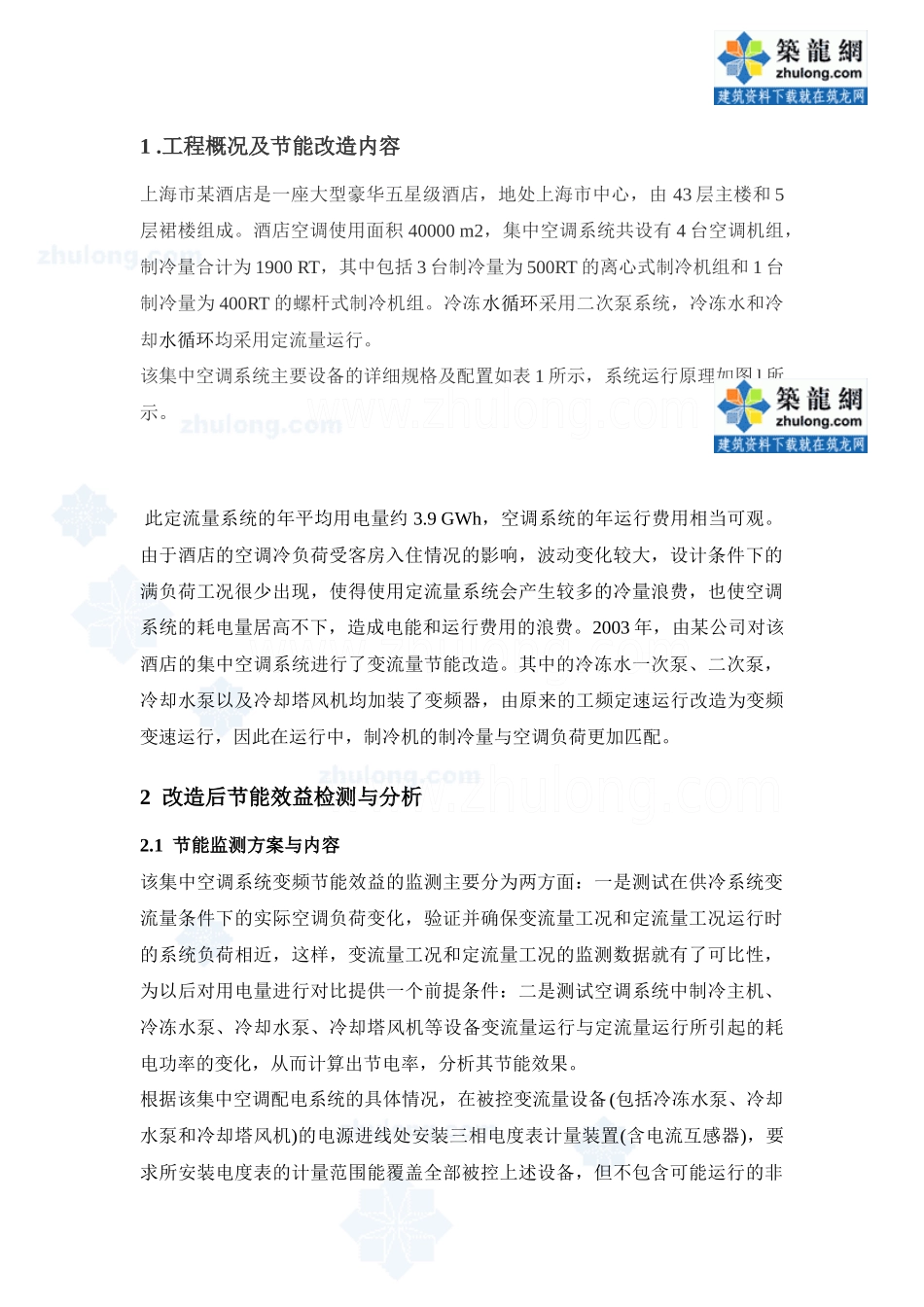

1 .工程概况及节能改造内容上海市某酒店是一座大型豪华五星级酒店，地处上海市中心，由 43 层主楼和 5层裙楼组成。酒店空调使用面积 40000 m2，集中空调系统共设有 4 台空调机组，制冷量合计为 1900 RT，其中包括 3 台制冷量为 500RT 的离心式制冷机组和 1 台制冷量为 400RT 的螺杆式制冷机组。冷冻水循环采用二次泵系统，冷冻水和冷却水循环均采用定流量运行。该集中空调系统主要设备的详细规格及配置如表 1 所示，系统运行原理如图 l 所示。 此定流量系统的年平均用电量约 3.9 GWh，空调系统的年运行费用相当可观。由于酒店的空调冷负荷受客房入住情况的影响，波动变化较大，设计条件下的满负荷工况很少出现，使得使用定流量系统会产生较多的冷量浪费，也使空调系统的耗电量居高不下，造成电能和运行费用的浪费。2003 年，由某公司对该酒店的集中空调系统进行了变流量节能改造。其中的冷冻水一次泵、二次泵，冷却水泵以及冷却塔风机均加装了变频器，由原来的工频定速运行改造为变频变速运行，因此在运行中，制冷机的制冷量与空调负荷更加匹配。2 改造后节能效益检测与分析2.1 节能监测方案与内容该集中空调系统变频节能效益的监测主要分为两方面：一是测试在供冷系统变流量条件下的实际空调负荷变化，验证并确保变流量工况和定流量工况运行时的系统负荷相近，这样，变流量工况和定流量工况的监测数据就有了可比性，为以后对用电量进行对比提供一个前提条件：二是测试空调系统中制冷主机、冷冻水泵、冷却水泵、冷却塔风机等设备变流量运行与定流量运行所引起的耗电功率的变化，从而计算出节电率，分析其节能效果。根据该集中空调配电系统的具体情况，在被控变流量设备(包括冷冻水泵、冷却水泵和冷却塔风机)的电源进线处安装三相电度表计量装置(含电流互感器)，要求所安装电度表的计量范围能覆盖全部被控上述设备，但不包含可能运行的非被控设备。采用集中空调系统在变流量工况下运行和在定流量工况下运行的用电量进行对比的方法，即集中空调系统在室外气象参数基本相同的相邻 2 天中，采用变流量和定流量工况交替运行，记录相应工况下系统每日运行的耗电量。在测试期间，集中空调主机冷冻水出口温度应在额定出口温度(7℃左右)条件下进行测试。被测试的变流量设备、运行起止时间应完全相同；相邻 2 天的气候条件、空调冷负荷情况应大致相同。在每月的上、中、下旬分别使被测试的设备采用变流量和定流量工况交替运...
