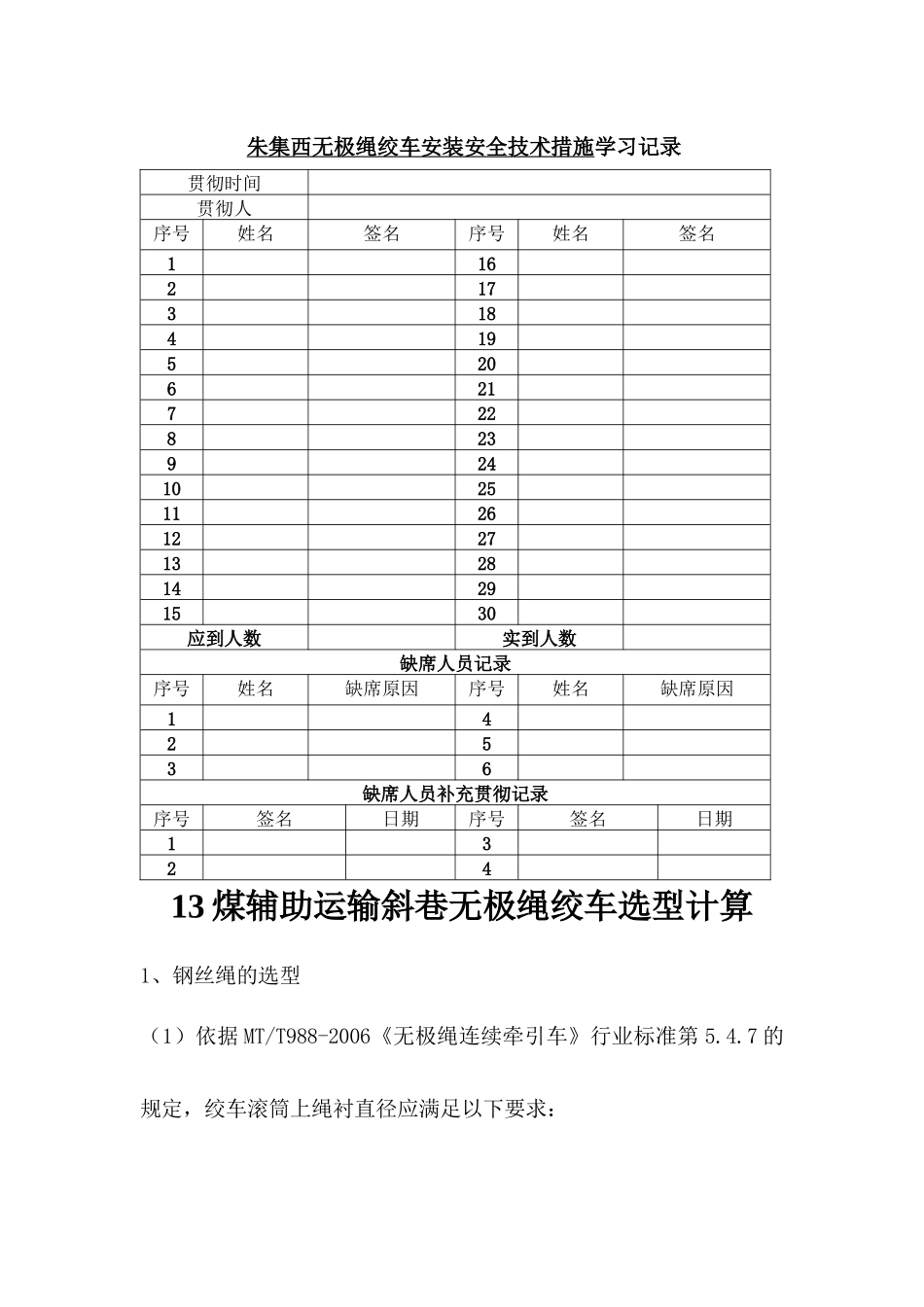

朱 集 西 煤 矿无极绳绞车安装安全技术措施 编 号： ZJX 二期 2014- 施工单位： 机运事业部机电队 持有单位： 编制日期： 2014-10-10 无极绳绞车安装安全技术措施会审签字记录表审 批 意 见单 位签 名日 期施 工 单 位编 制 人年 月 日审 核 人年 月 日单位负责人年 月 日生 产 技 术 部年 月 日通 防 事 业 部年 月 日动 力 保 障 部年 月 日调度指挥中心年 月 日安 全 监 察 部年 月 日机 电 副 总年 月 日总 工 程 师年 月 日朱集西无极绳绞车安装安全技术措施学习记录贯彻时间贯彻人序号姓名签名序号姓名签名116217318419520621722823924102511261227132814291530应到人数实到人数缺席人员记录序号姓名缺席原因序号姓名缺席原因142536缺席人员补充贯彻记录序号签名日期序号签名日期132413 煤辅助运输斜巷无极绳绞车选型计算1、钢丝绳的选型（1）依据 MT/T988-2006《无极绳连续牵引车》行业标准第 5.4.7 的规定，绞车滚筒上绳衬直径应满足以下要求：1）抛物线滚筒绳衬直径至少应为牵引钢丝绳直径的 50 倍；2）绳槽式主滚筒绳衬直径至少应为牵引钢丝绳直径的 40 倍，副滚筒直径至少应为牵引钢丝绳直径的 28 倍。SQ 型无极绳绞车钢丝绳选用标准如下：序绞车型号绞 车 滚 筒 直 径 允许使用的钢丝绳直径1SQ-90/132Kφ1400≤φ282SQ-120/132Kφ1600≤φ323SQ-120/160Kφ1600≤φ32（2）部分钢丝绳技术参数公称直径mm近似重量（纤维芯）Kg/m公称抗拉强度/MPa16701770最小破断拉力（纤维芯）/kN242.07317336262.43372394282.82432457（3）钢丝绳初步选型初步选型为：26NAT6×19S+FC1670ZS432 型钢丝绳2、绞车选型计算运送四车混合料阻力计算式中: G—梭车自重 3.5t； G0—运输最大重量四车混合料重量 4×4T=16T（含矿车重量）；βmax—运行线路最大坡度 16°； μ—钢丝绳摩擦阻力系数 0.2；qR—单位长度钢丝绳的重量 2.43 Kg/m； L—运输距离（按 397m 计算）； g—重力加速度；F=(3.5+16) ×1000×9.8（0.02×cos16°+sin16°）+2×0.2×2.43×9.8×397=60.13 kN得出 F=60.13 kN（2）无极绳连续牵引车选型由以上行车阻力计算可知，能够牵引 16 吨（含矿车重量）的载重通gLqgGGFR2sincos02.0maxmax0过 16°的坡，需要无极绳连续牵引车能够提供不小于 60.13kN 的牵引 力 。 SQ-120/160K 型 无 极 绳 ...
