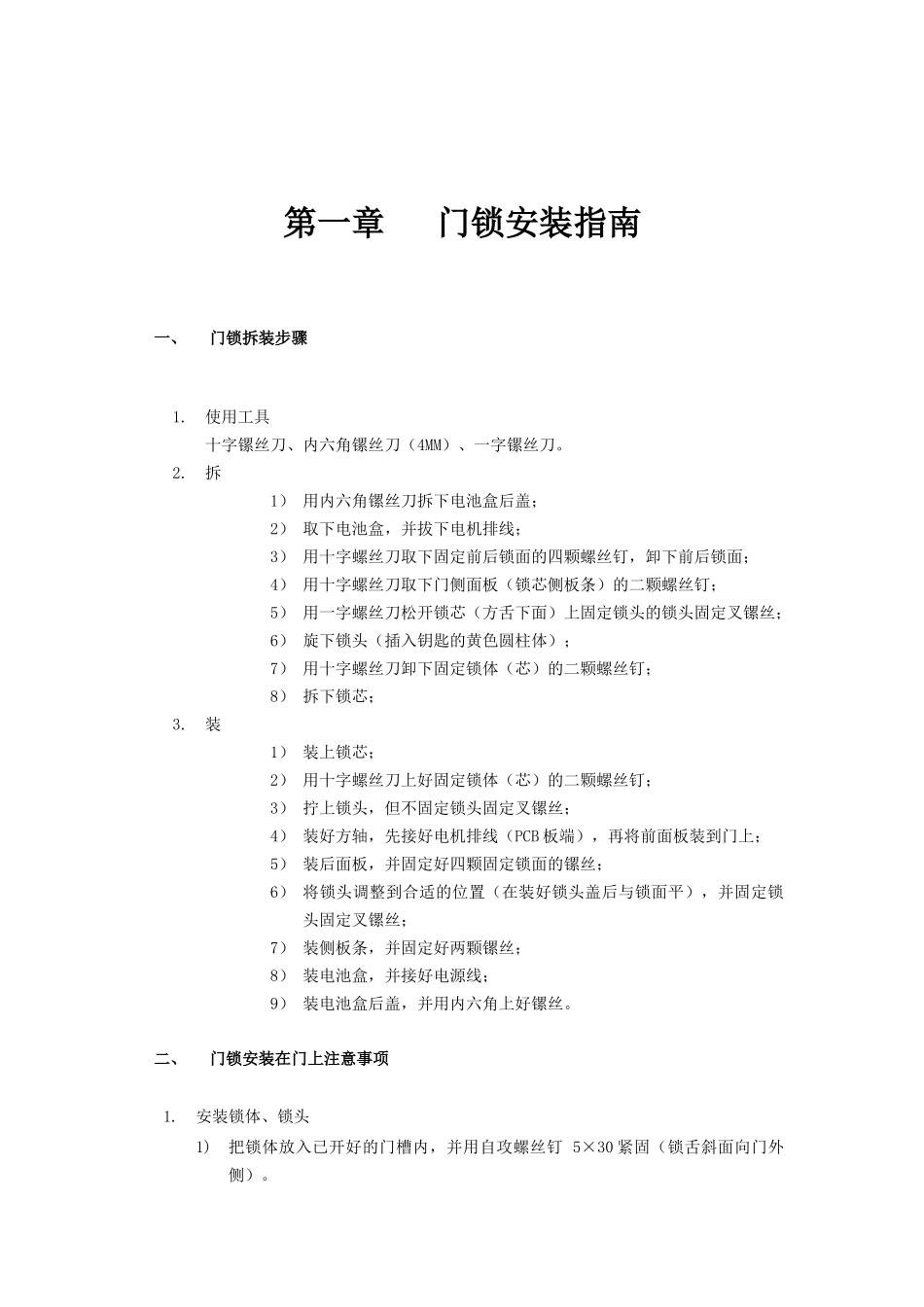

第一章 门锁安装指南一、门锁拆装步骤1.使用工具十字镙丝刀、内六角镙丝刀（4MM）、一字镙丝刀。2.拆1） 用内六角镙丝刀拆下电池盒后盖；2） 取下电池盒，并拔下电机排线；3） 用十字螺丝刀取下固定前后锁面的四颗螺丝钉，卸下前后锁面；4） 用十字螺丝刀取下门侧面板（锁芯侧板条）的二颗螺丝钉；5） 用一字螺丝刀松开锁芯（方舌下面）上固定锁头的锁头固定叉镙丝；6） 旋下锁头（插入钥匙的黄色圆柱体）；7） 用十字螺丝刀卸下固定锁体（芯）的二颗螺丝钉；8） 拆下锁芯；3.装1） 装上锁芯；2） 用十字螺丝刀上好固定锁体（芯）的二颗螺丝钉；3） 拧上锁头，但不固定锁头固定叉镙丝；4） 装好方轴，先接好电机排线（PCB 板端），再将前面板装到门上；5） 装后面板，并固定好四颗固定锁面的镙丝；6） 将锁头调整到合适的位置（在装好锁头盖后与锁面平），并固定锁头固定叉镙丝；7） 装侧板条，并固定好两颗镙丝；8） 装电池盒，并接好电源线；9） 装电池盒后盖，并用内六角上好镙丝。二、门锁安装在门上注意事项1.安装锁体、锁头1)把锁体放入已开好的门槽内，并用自攻螺丝钉 5×30 紧固（锁舌斜面向门外侧）。2)在锁体指定大方轴孔位上插上大方轴（两边）。2.门锁整体安装程序1)先固定锁体，在安装时应注意从锁体中引出的插头线，不要拉断。2)将大方轴插入锁体方口中。注意：大方轴上有定位槽，短的一端插入锁体方口中，切记不能插反。3)检查正、反锁面把手孔内弹簧有无脱落，如脱落应及时补上。4)先把前锁面把手内方孔对准大方轴，前锁面面板圆孔对准锁芯上的锁头合上；如是 1003、1103、1800 型门锁，须注意锁头系片和锁芯内钥匙拔块的吻合。5)把后锁面用小方轴先插入后锁面装饰铜环组件内，垂直对准锁体上的大方轴和锁芯拔叉孔内（小方轴孔）合上。6)一手扶住锁面，一手用螺丝杆先拧上后锁面上部一孔，然后再拧上其余 3 个螺丝杆（注：此时装饰铜环应与铜执手垂直）。7)将锁体电机线插头插入 PCB 板指定的插孔内（排线插头打胶面向上）。8)用 2 个 M 4×5 十字沉头铜螺丝钉把锁侧板固定在锁体上（位于门侧面）。9)把电池盒组件在安装完四节碱性电池（6V，应注意电池的正、负级）后，插入后锁面端盖上。10) 用 IC 卡调试门锁，待各项功能合格后，再把塑料电池盒盖用 4mm 内六角板手固定在内执手部件上。（注意：电池盒盖内侧两个螺丝不要压住电池盒上的电源线，以防短路。）三、门锁自检调试1.首先检查手...
