第一章化工管路VIP免费

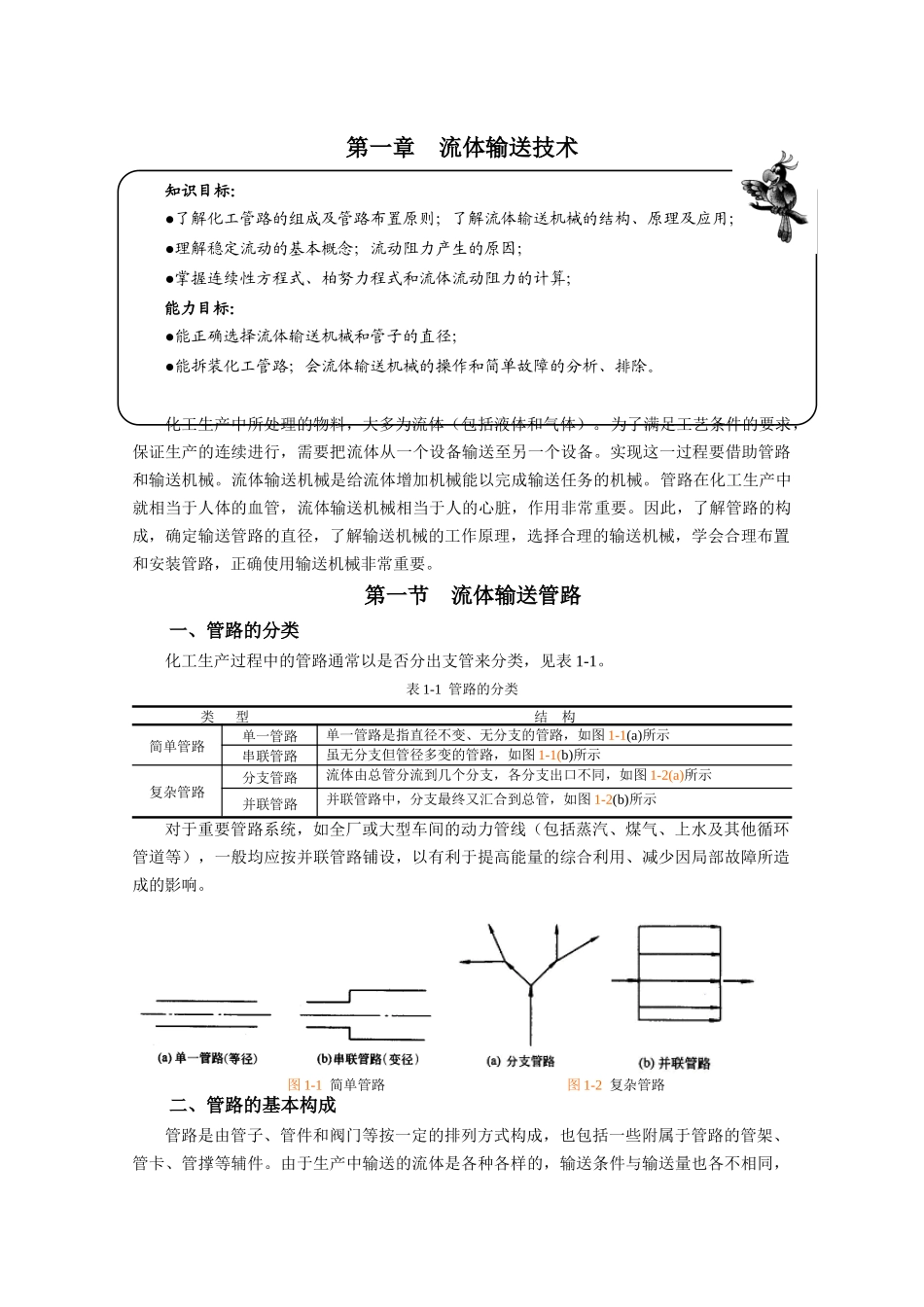

第一章化工管路_第1页
1/48

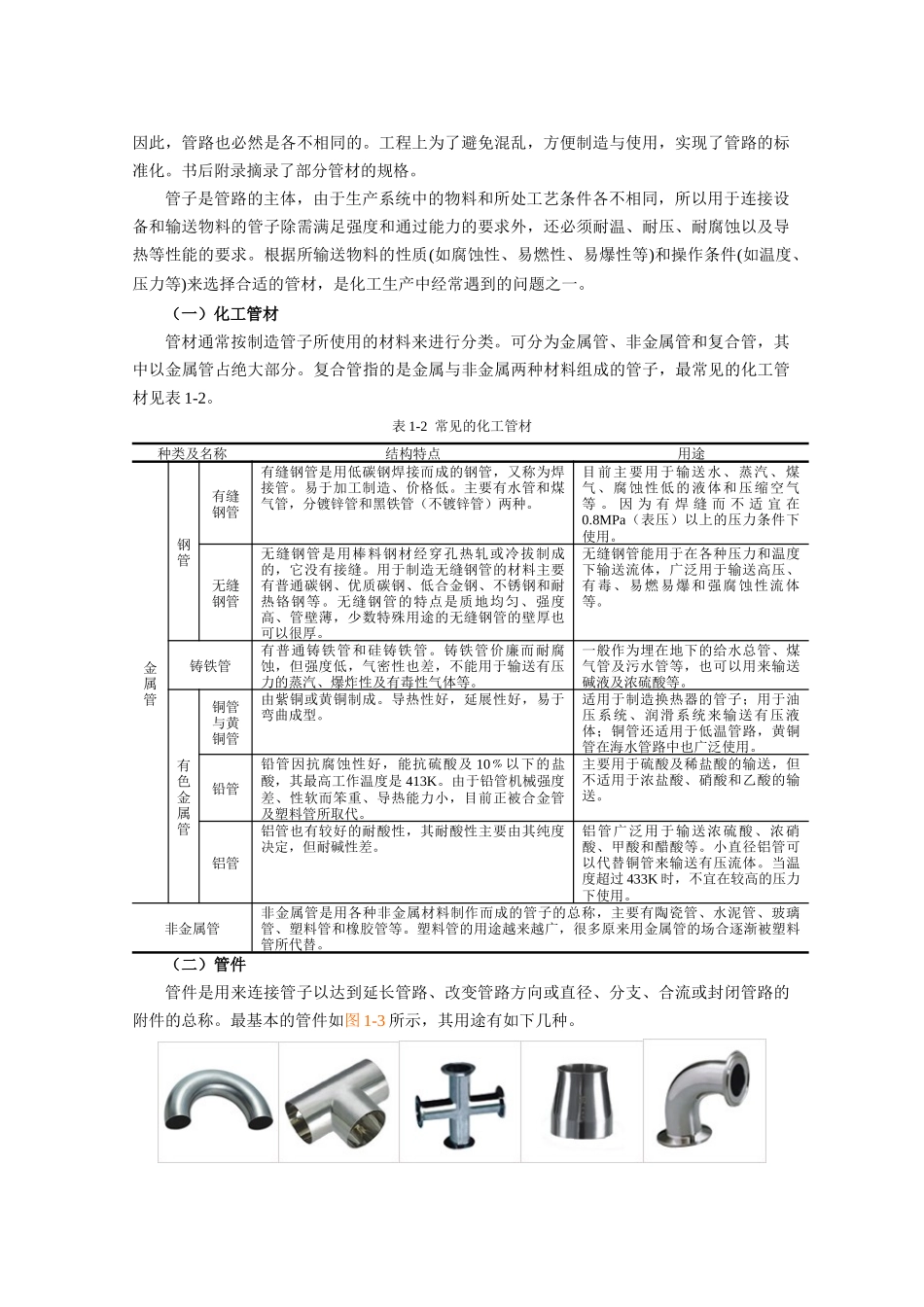

第一章化工管路_第2页
2/48

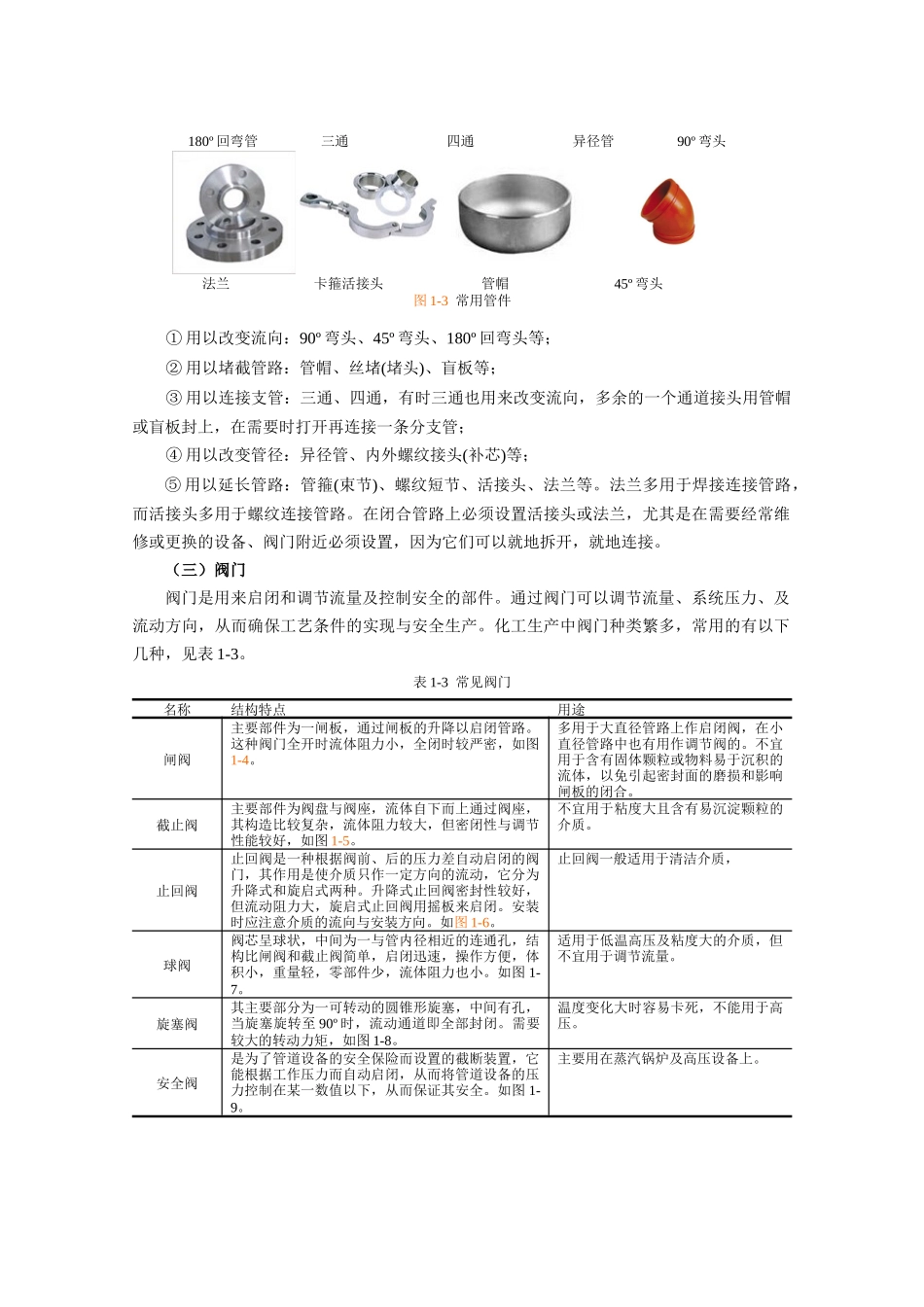

第一章化工管路_第3页
3/48
第一章 流体输送技术知识目标: ●了解化工管路的组成及管路布置原则;了解流体输送机械的结构、原理及应用;●理解稳定流动的基本概念;流动阻力产生的原因;●掌握连续性方程式、柏努力程式和流体流动阻力的计算;能力目标:●能正确选择流体输送机械和管子的直径;●能拆装化工管路;会流体输送机械的操作和简单故障的分析、排除。化工生产中所处理的物料,大多为流体(包括液体和气体)。为了满足工艺条件的要求,保证生产的连续进行,需要把流体从一个设备输送至另一个设备。实现这一过程要借助管路和输送机械。流体输送机械是给流体增加机械能以完成输送任务的机械。管路在化工生产中就相当于人体的血管,流体输送机械相当于人的心脏,作用非常重要。因此,了解管路的构成,确定输送管路的直径,了解输送机械的工作原理,选择合理的输送机械,学会合理布置和安装管路,正确使用输送机械非常重要。第一节 流体输送管路一、管路的分类化工生产过程中的管路通常以是否分出支管来分类,见表 1-1。表 1-1 管路的分类类 型结 构简单管路单一管路单一管路是指直径不变、无分支的管路,如图 1-1(a)所示 串联管路虽无分支但管径多变的管路,如图 1-1(b)所示复杂管路分支管路流体由总管分流到几个分支,各分支出口不同,如图 1-2(a)所示并联管路并联管路中,分支最终又汇合到总管,如图 1-2(b)所示对于重要管路系统,如全厂或大型车间的动力管线(包括蒸汽、煤气、上水及其他循环管道等),一般均应按并联管路铺设,以有利于提高能量的综合利用、减少因局部故障所造成的影响。图 1-1 简单管路 图 1-2 复杂管路二、管路的基本构成管路是由管子、管件和阀门等按一定的排列方式构成,也包括一些附属于管路的管架、管卡、管撑等辅件。由于生产中输送的流体是各种各样的,输送条件与输送量也各不相同,因此,管路也必然是各不相同的。工程上为了避免混乱,方便制造与使用,实现了管路的标准化。书后附录摘录了部分管材的规格。管子是管路的主体,由于生产系统中的物料和所处工艺条件各不相同,所以用于连接设备和输送物料的管子除需满足强度和通过能力的要求外,还必须耐温、耐压、耐腐蚀以及导热等性能的要求。根据所输送物料的性质(如腐蚀性、易燃性、易爆性等)和操作条件(如温度、压力等)来选择合适的管材,是化工生产中经常遇到的问题之一。(一)化工管材管材通常按制造管子所使用的材料来进行分类。可分为金属管、非金属管和复合管...
