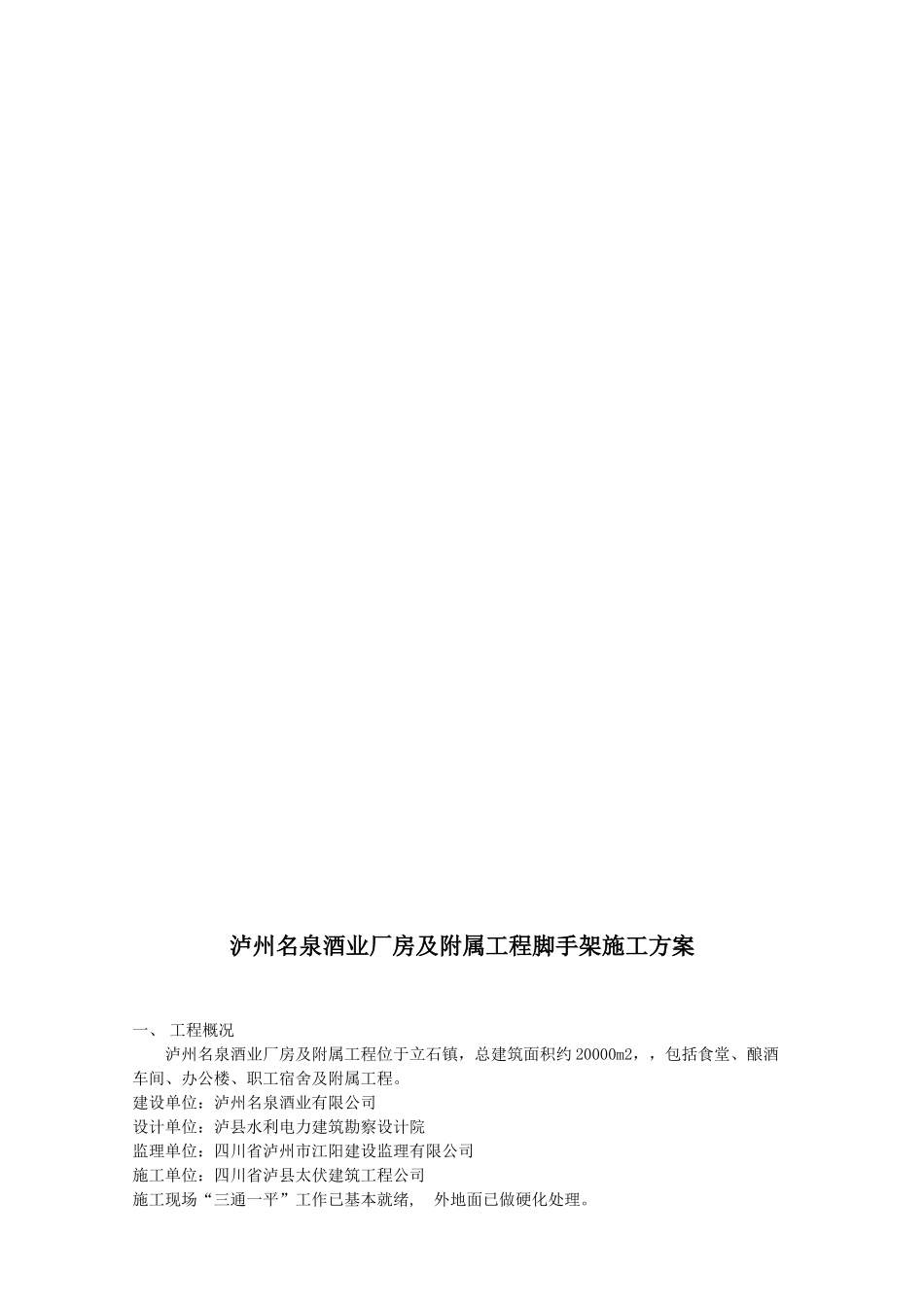

泸州名泉酒业有限公司厂房及附属工程脚手架专项施工方案编制人： 审核人： 四川省泸县太伏建筑工程有限公司2010 年 12 月 20 日目 录一、工程概况二、设计依据及构造要求三、使用材料四、搭设技术措施五、地基处理六、搭设工艺流程七、架子的验收、使用及管理八、脚手架搭设安全技术交底泸州名泉酒业厂房及附属工程脚手架施工方案一、 工程概况泸州名泉酒业厂房及附属工程位于立石镇，总建筑面积约 20000m2，，包括食堂、酿酒车间、办公楼、职工宿舍及附属工程。建设单位：泸州名泉酒业有限公司设计单位：泸县水利电力建筑勘察设计院监理单位：四川省泸州市江阳建设监理有限公司施工单位：四川省泸县太伏建筑工程公司施工现场“三通一平”工作已基本就绪, 外地面已做硬化处理。二、设计依据及构造要求1、本计算根据中国建筑出版社《建筑施工脚手架实用手册》；2、施工中不允许超过设计荷载。3、小横杆、大横杆和立杆是传递垂直荷载的主要构件。而剪力撑、斜撑和连墙件主要保证脚手架整体刚度和稳定性的。并且加强抵抗垂直和水平作用的能力。而连墙件则承受全部的风荷载。扣件则是架子组成整体的联结件和传力件。4、搭设要求：双排落地式钢管脚手架； 5、本方案取最大搭设高度 12m 进行验算；6、采用 Φ48×3.5mm 双排钢管脚手架搭设，立杆横距 b=1.05m，主杆纵距 l=1.5m，内立杆距墙 0.3m。脚手架步距 h=1.8m，脚手板从地面 2.0m 开始每 1.8m 设一道（满铺），脚手架与建筑物主体结构连接点的位置，其竖向间距 H1=2h=2×1.8=3.6m，水平间距L1=3L=3×1.5=4.5m。根据规定，均布荷载 Qk=2.0KN/㎡。三、使用材料1、钢管宜采用力学性能适中的 Q235A(3 号)钢，其力学性能应符合国家现行标准《炭素结构钢》(GB700-89)中 Q235A 钢的规定。每批钢材进场时，应有材质检验合格证。2、钢管选用外径 48mm，壁厚 3.5mm 的焊接钢管。立杆、大横杆和斜杆的最大长度为6.5m，小横杆长度 1.5m。3、根据《可铸铁分类及技术条件》(GB978-67)的规定，扣件采用机械性能不低于KTH330-08 的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除干净。4、扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于 5mm。5、扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于 1mm。6、扣件表面应进行防锈处理。7、脚手板应采用杉木制作，...
