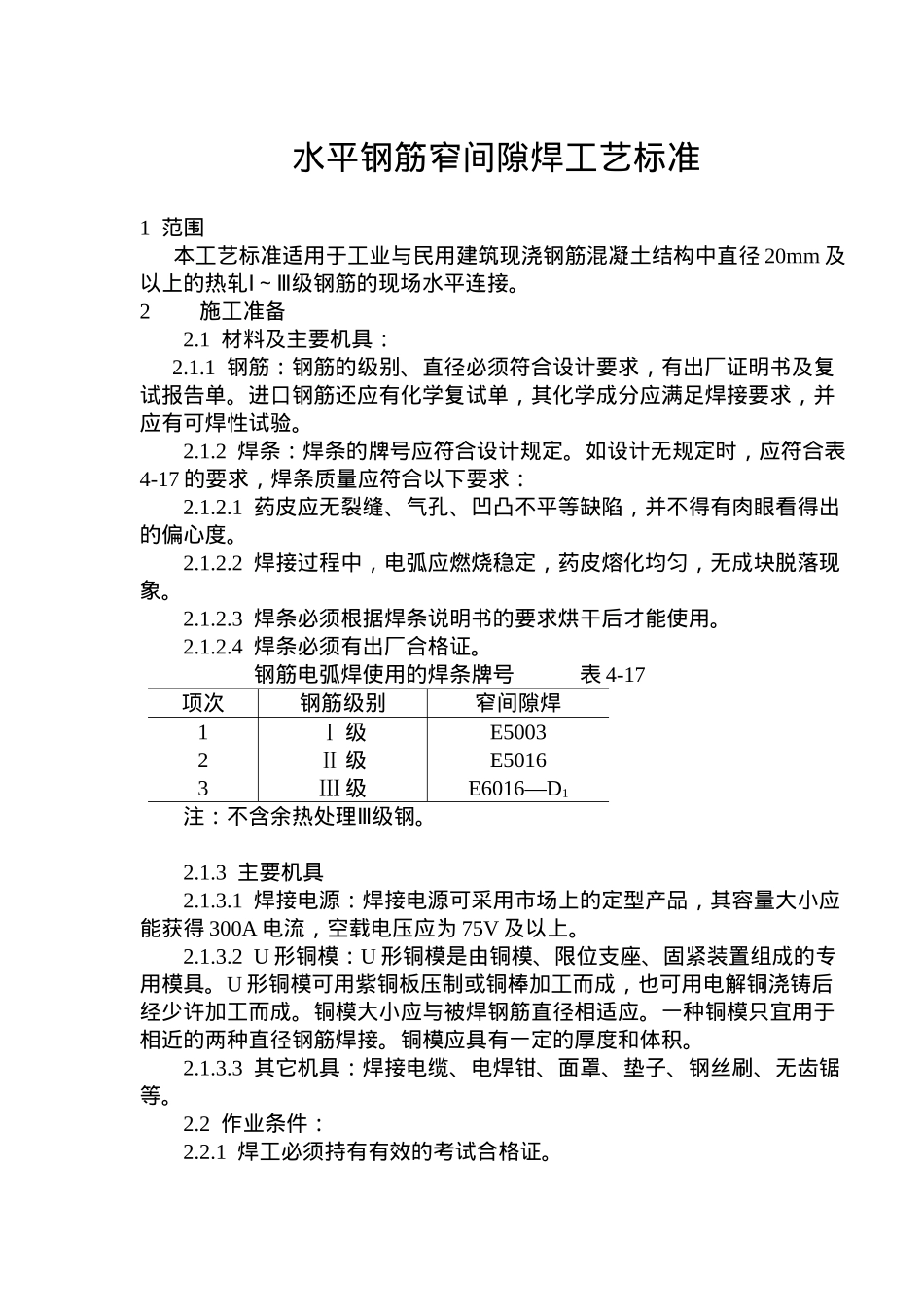

水平钢筋窄间隙焊工艺标准1 范围本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径 20mm 及以上的热轧ⅠⅢ~ 级钢筋的现场水平连接。2 施工准备2.1 材料及主要机具:2.1.1 钢筋:钢筋的级别、直径必须符合设计要求,有出厂证明书及复试报告单。进口钢筋还应有化学复试单,其化学成分应满足焊接要求,并应有可焊性试验。2.1.2 焊条:焊条的牌号应符合设计规定。如设计无规定时,应符合表4-17 的要求,焊条质量应符合以下要求:2.1.2.1 药皮应无裂缝、气孔、凹凸不平等缺陷,并不得有肉眼看得出的偏心度。2.1.2.2 焊接过程中,电弧应燃烧稳定,药皮熔化均匀,无成块脱落现象。2.1.2.3 焊条必须根据焊条说明书的要求烘干后才能使用。2.1.2.4 焊条必须有出厂合格证。 钢筋电弧焊使用的焊条牌号 表 4-17项次钢筋级别窄间隙焊123Ⅰ 级Ⅱ 级Ⅲ 级E5003E5016E6016—D1注:不含余热处理Ⅲ级钢。 2.1.3 主要机具2.1.3.1 焊接电源:焊接电源可采用市场上的定型产品,其容量大小应能获得 300A 电流,空载电压应为 75V 及以上。2.1.3.2 U 形铜模:U 形铜模是由铜模、限位支座、固紧装置组成的专用模具。U 形铜模可用紫铜板压制或铜棒加工而成,也可用电解铜浇铸后经少许加工而成。铜模大小应与被焊钢筋直径相适应。一种铜模只宜用于相近的两种直径钢筋焊接。铜模应具有一定的厚度和体积。2.1.3.3 其它机具:焊接电缆、电焊钳、面罩、垫子、钢丝刷、无齿锯等。2.2 作业条件:2.2.1 焊工必须持有有效的考试合格证。2.2.2 接头位置应符合规定。2.2.3 电源应符合要求。2.2.4 作业场地应有安全防护设施、以及防火和必要的通风措施,防止发生烧伤、触电、中毒及火灾等事故。2.2.5 熟悉图纸,做好技术交流。3 操作工艺3.1 工艺流程:检查设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→ 施焊→质量检验 3.2 检查电源、弧焊机及工具;焊接地线应与钢筋接触良好,防止因起弧而烧伤钢筋。3.3 选择焊接参数:根据钢筋直径,参照表 4-18 选择焊接参数。水平钢筋窄间隙焊焊接参数 表 4-18钢筋直径(mm)间隙大小(mm)焊条直径(mm)焊接电流(A)2010~123.2100~1102210~123.2100~1102512~144.0150~1602812~144.0150~1603212~144.0150~1603613~155.0220~2304013~155.0220~230 3.4 试焊、做模拟试件:在每批钢筋正式焊接前,应焊接 3 个模拟试件做拉力试验,经试验合格后,方可按规定的焊...
