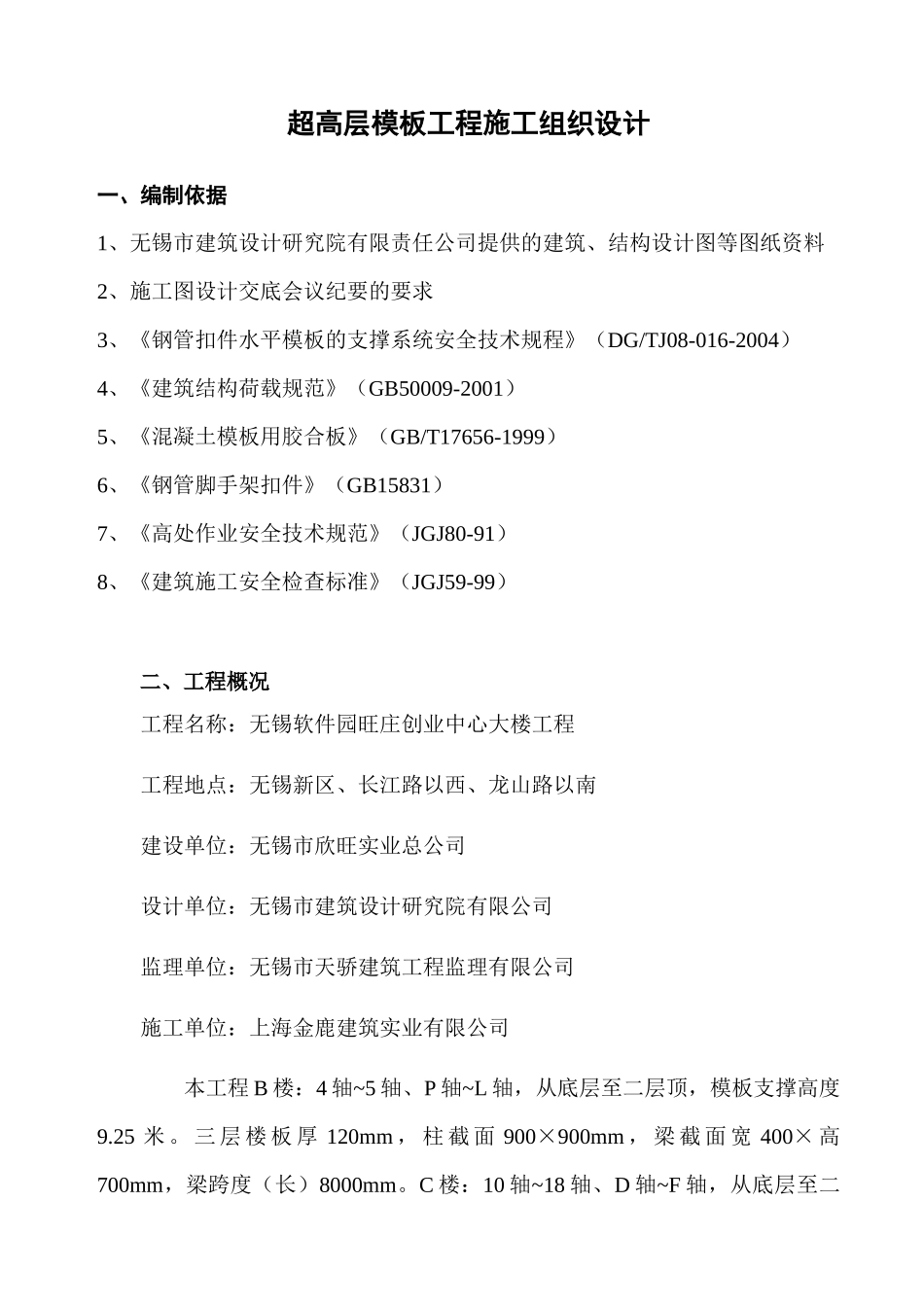

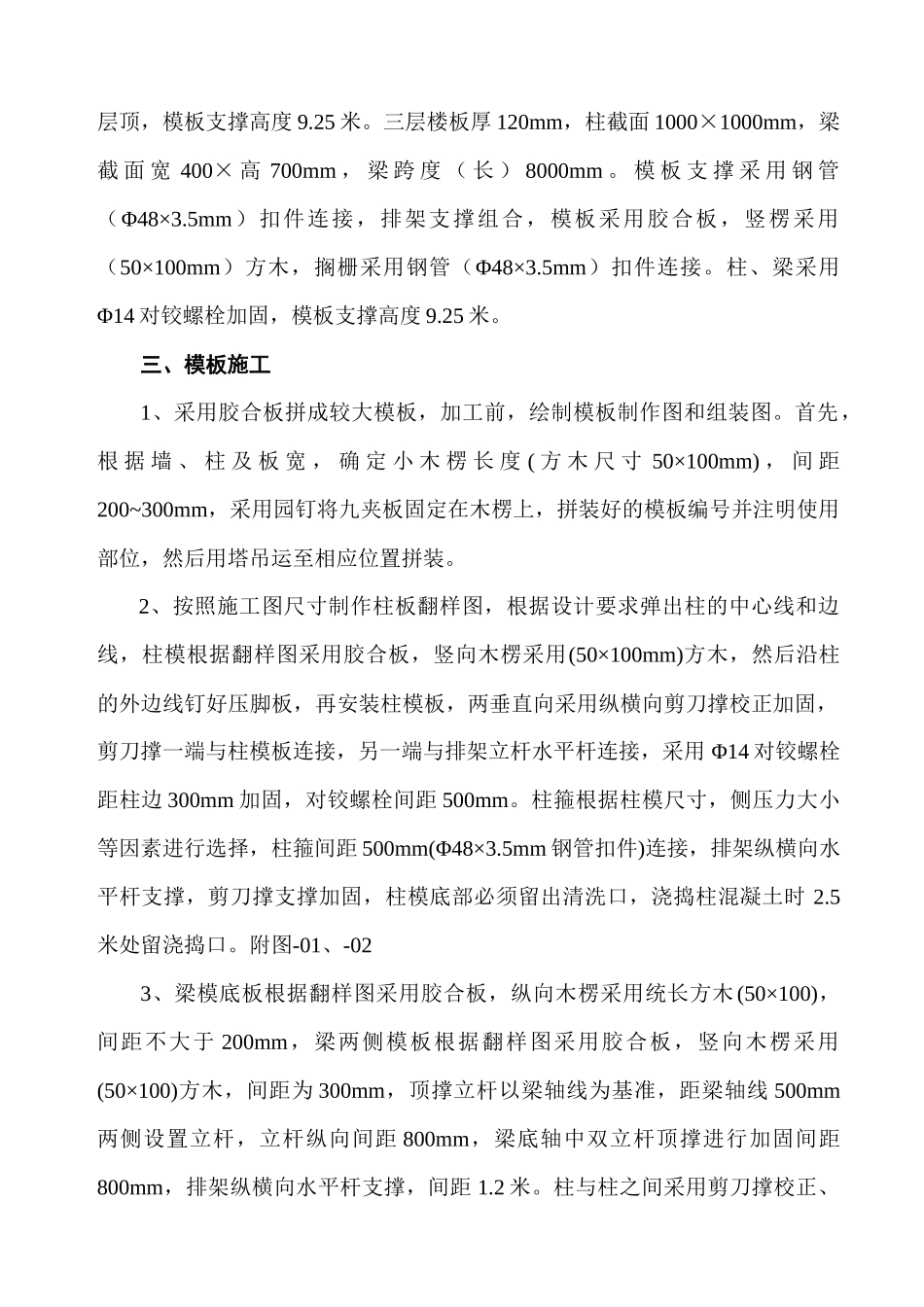

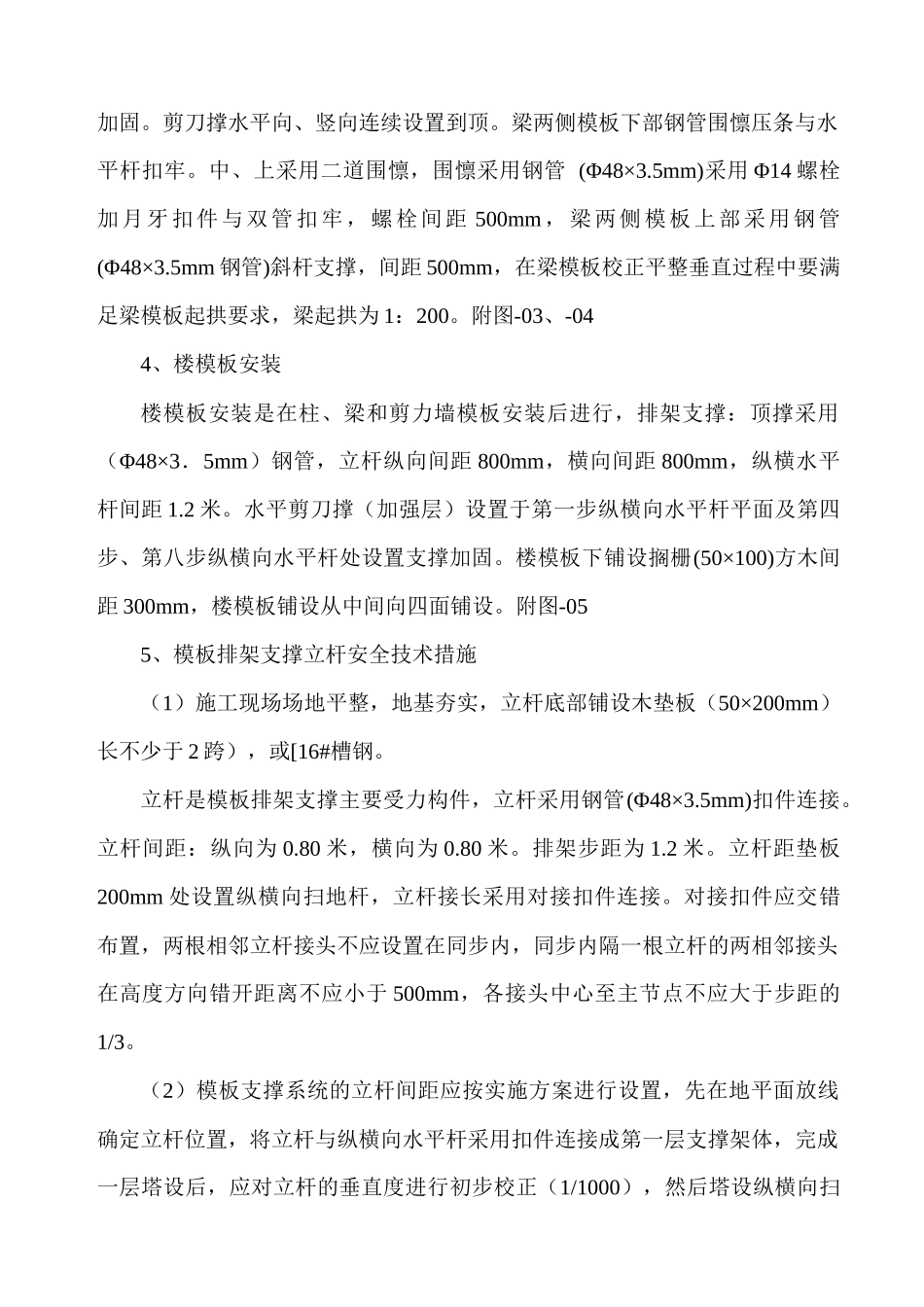

超高层模板工程施工组织设计一、编制依据1、无锡市建筑设计研究院有限责任公司提供的建筑、结构设计图等图纸资料2、施工图设计交底会议纪要的要求3、《钢管扣件水平模板的支撑系统安全技术规程》（DG/TJ08-016-2004）4、《建筑结构荷载规范》（GB50009-2001）5、《混凝土模板用胶合板》（GB/T17656-1999）6、《钢管脚手架扣件》（GB15831）7、《高处作业安全技术规范》（JGJ80-91）8、《建筑施工安全检查标准》（JGJ59-99）二、工程概况工程名称：无锡软件园旺庄创业中心大楼工程工程地点：无锡新区、长江路以西、龙山路以南建设单位：无锡市欣旺实业总公司设计单位：无锡市建筑设计研究院有限公司监理单位：无锡市天骄建筑工程监理有限公司施工单位：上海金鹿建筑实业有限公司本工程 B 楼：4 轴~5 轴、P 轴~L 轴，从底层至二层顶，模板支撑高度9.25 米 。 三 层 楼 板 厚 120mm ， 柱 截 面 900×900mm ， 梁 截 面 宽 400× 高700mm，梁跨度（长）8000mm。C 楼：10 轴~18 轴、D 轴~F 轴，从底层至二层顶，模板支撑高度 9.25 米。三层楼板厚 120mm，柱截面 1000×1000mm，梁截 面 宽 400× 高 700mm ， 梁 跨 度 （ 长 ） 8000mm 。 模 板 支 撑 采 用 钢 管（Φ48×3.5mm）扣件连接，排架支撑组合，模板采用胶合板，竖楞采用（50×100mm）方木，搁栅采用钢管（Φ48×3.5mm）扣件连接。柱、梁采用Φ14 对铰螺栓加固，模板支撑高度 9.25 米。三、模板施工1、采用胶合板拼成较大模板，加工前，绘制模板制作图和组装图。首先，根 据 墙 、 柱 及 板 宽 ， 确 定 小 木 楞 长 度 ( 方 木 尺 寸 50×100mm) ， 间 距200~300mm，采用园钉将九夹板固定在木楞上，拼装好的模板编号并注明使用部位，然后用塔吊运至相应位置拼装。2、按照施工图尺寸制作柱板翻样图，根据设计要求弹出柱的中心线和边线，柱模根据翻样图采用胶合板，竖向木楞采用(50×100mm)方木，然后沿柱的外边线钉好压脚板，再安装柱模板，两垂直向采用纵横向剪刀撑校正加固，剪刀撑一端与柱模板连接，另一端与排架立杆水平杆连接，采用 Φ14 对铰螺栓距柱边 300mm 加固，对铰螺栓间距 500mm。柱箍根据柱模尺寸，侧压力大小等因素进行选择，柱箍间距 500mm(Φ48×3.5mm 钢管扣件)连接，排架纵横向水平杆支撑，剪刀撑支撑加固，柱模底部必须留出清洗口，浇捣柱混凝土时 2.5米处留浇捣口。附图-...
