某土建工程钢管脚手架施工组织设计方案(DOC18页)VIP免费

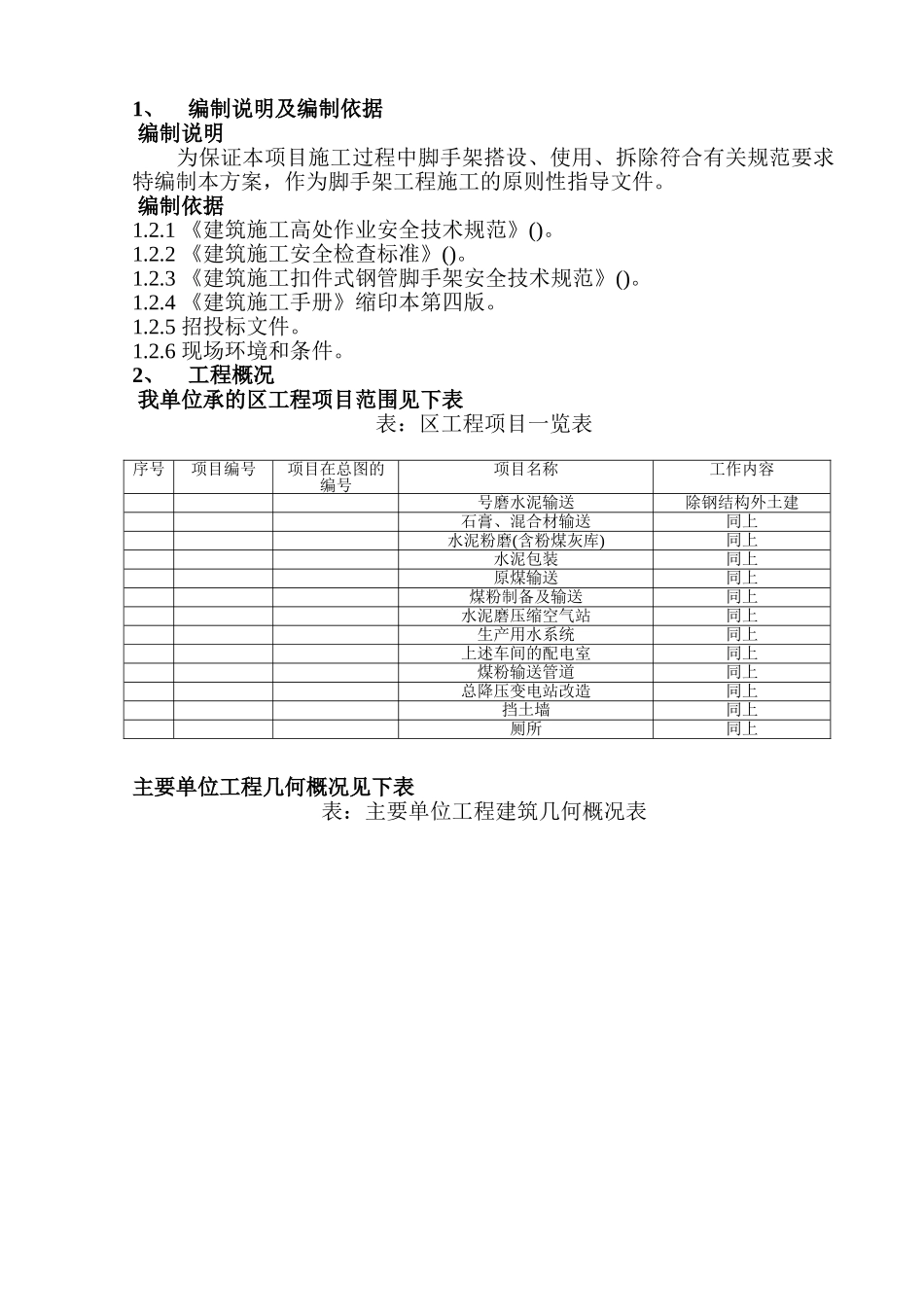

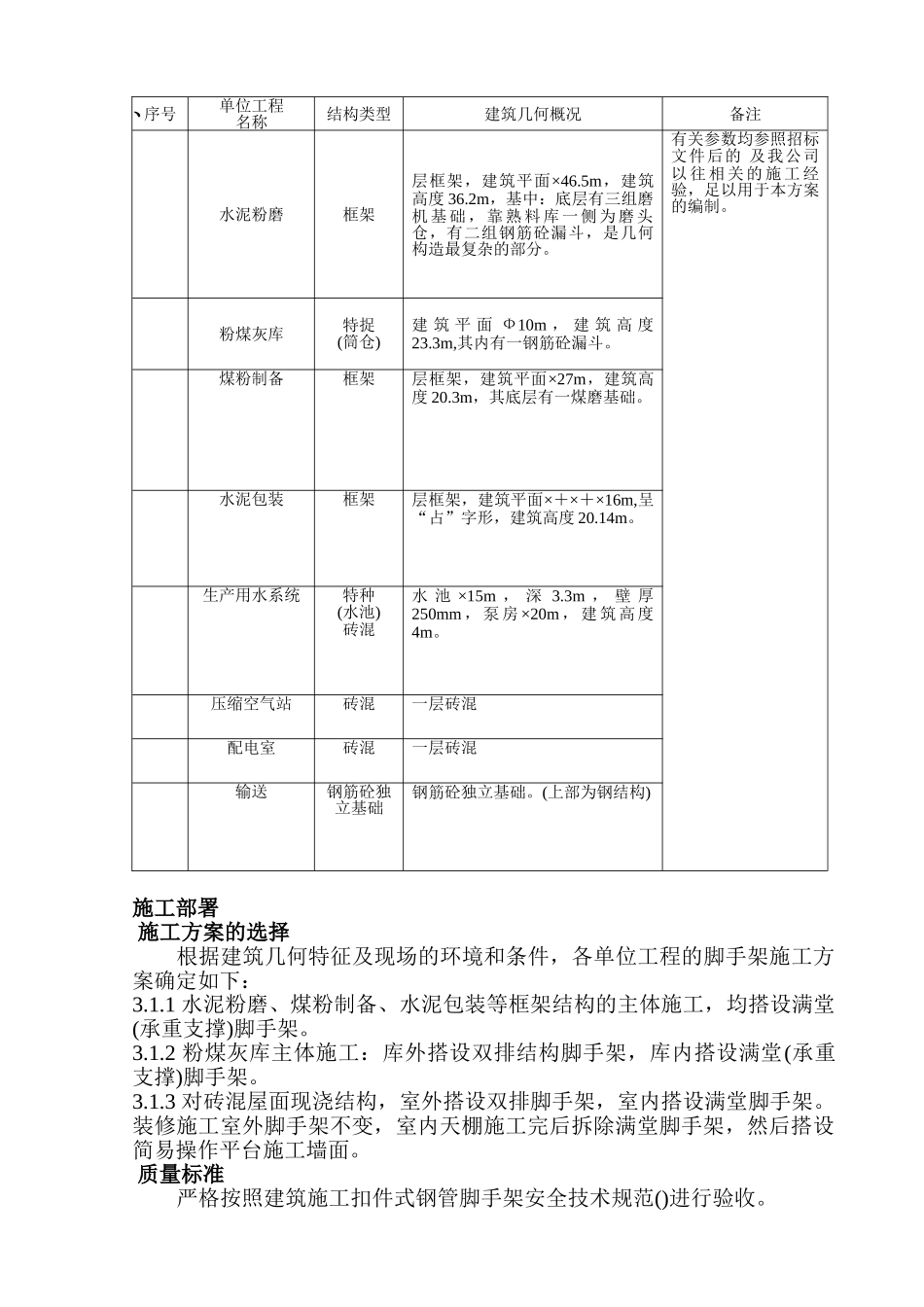

1、编制说明及编制依据 编制说明为保证本项目施工过程中脚手架搭设、使用、拆除符合有关规范要求特编制本方案，作为脚手架工程施工的原则性指导文件。 编制依据1.2.1 《建筑施工高处作业安全技术规范》()。1.2.2 《建筑施工安全检查标准》()。1.2.3 《建筑施工扣件式钢管脚手架安全技术规范》()。1.2.4 《建筑施工手册》缩印本第四版。1.2.5 招投标文件。1.2.6 现场环境和条件。2、工程概况 我单位承的区工程项目范围见下表表：区工程项目一览表主要单位工程几何概况见下表表：主要单位工程建筑几何概况表序号项目编号项目在总图的编号项目名称工作内容号磨水泥输送除钢结构外土建石膏、混合材输送同上水泥粉磨(含粉煤灰库)同上水泥包装同上原煤输送同上煤粉制备及输送同上水泥磨压缩空气站同上生产用水系统同上上述车间的配电室同上煤粉输送管道同上总降压变电站改造同上挡土墙同上厕所同上、 施工部署 施工方案的选择根据建筑几何特征及现场的环境和条件，各单位工程的脚手架施工方案确定如下：3.1.1 水泥粉磨、煤粉制备、水泥包装等框架结构的主体施工，均搭设满堂(承重支撑)脚手架。3.1.2 粉煤灰库主体施工：库外搭设双排结构脚手架，库内搭设满堂(承重支撑)脚手架。3.1.3 对砖混屋面现浇结构，室外搭设双排脚手架，室内搭设满堂脚手架。装修施工室外脚手架不变，室内天棚施工完后拆除满堂脚手架，然后搭设简易操作平台施工墙面。 质量标准严格按照建筑施工扣件式钢管脚手架安全技术规范()进行验收。序号单位工程名称结构类型建筑几何概况备注水泥粉磨框架层框架，建筑平面×46.5m，建筑高度 36.2m，基中：底层有三组磨机 基 础 ， 靠 熟 料 库 一 侧 为 磨 头仓，有二组钢筋砼漏斗，是几何构造最复杂的部分。有关参数均参照招标文件后的 及我公司以 往 相 关 的 施 工 经验，足以用于本方案的编制。粉煤灰库特捉(筒仓)建 筑 平 面 Ф10m ， 建 筑 高 度23.3m,其内有一钢筋砼漏斗。煤粉制备框架层框架，建筑平面×27m，建筑高度 20.3m，其底层有一煤磨基础。水泥包装框架层框架，建筑平面×＋×＋×16m,呈“占”字形，建筑高度 20.14m。生产用水系统特种(水池)砖混水 池 ×15m ， 深 3.3m ， 壁 厚250mm ， 泵 房 ×20m ， 建 筑 高 度4m。压缩空气站砖混一层砖混配电室砖混一层砖混输送钢筋砼独立基础钢筋砼独立基础。(上部为钢结构) 材料计划表：钢管扣件材料计划表 劳动...
