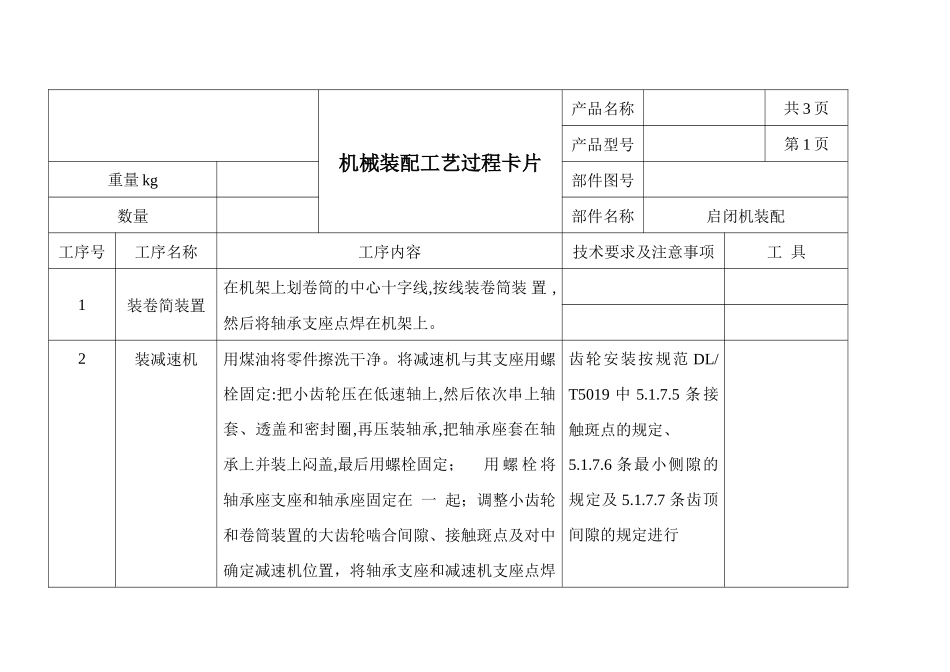

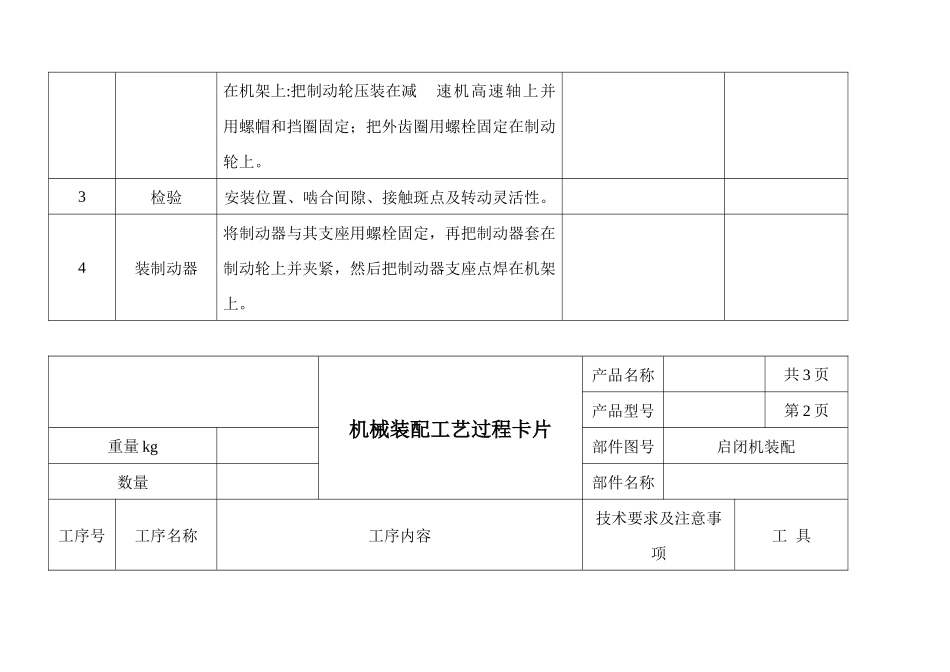

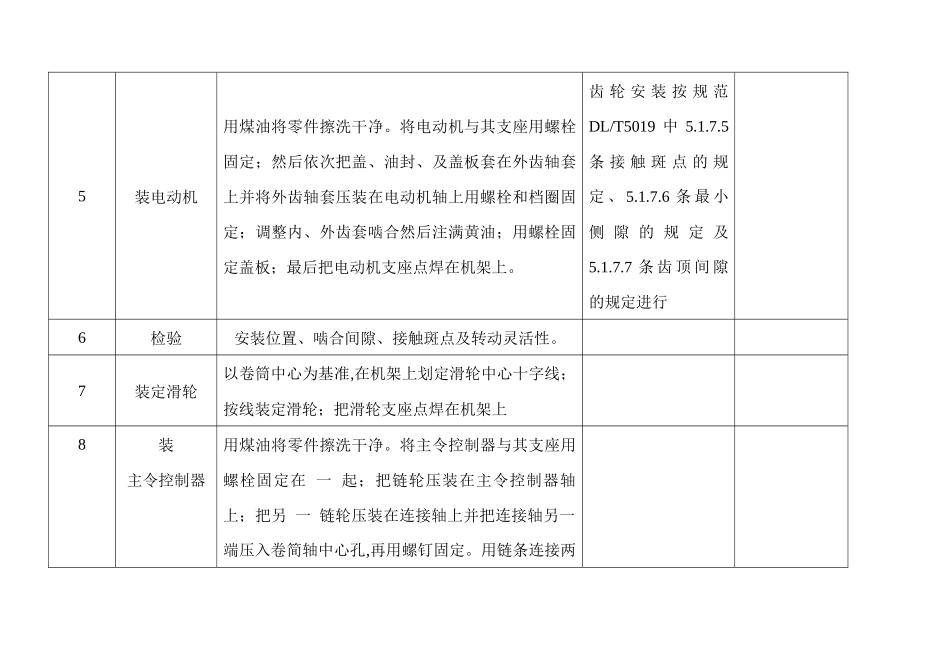

机械装配工艺过程卡片产品名称共 3 页产品型号第 1 页重量 kg部件图号数量部件名称启闭机装配工序号工序名称工序内容技术要求及注意事项工 具1装卷简装置在机架上划卷筒的中心十字线,按线装卷筒装 置 ,然后将轴承支座点焊在机架上。2装减速机用煤油将零件擦洗干净。将减速机与其支座用螺栓固定:把小齿轮压在低速轴上,然后依次串上轴套、透盖和密封圈,再压装轴承,把轴承座套在轴承上并装上闷盖,最后用螺栓固定；用 螺 栓 将轴承座支座和轴承座固定在 一 起；调整小齿轮和卷筒装置的大齿轮啮合间隙、接触斑点及对中确定减速机位置，将轴承支座和减速机支座点焊齿轮安装按规范 DL/T5019 中 5.1.7.5 条接触斑点的规定、5.1.7.6 条最小侧隙的规定及 5.1.7.7 条齿顶间隙的规定进行在机架上:把制动轮压装在减速机高速轴上并用螺帽和挡圈固定；把外齿圈用螺栓固定在制动轮上。3检验安装位置、啮合间隙、接触斑点及转动灵活性。4装制动器将制动器与其支座用螺栓固定，再把制动器套在制动轮上并夹紧，然后把制动器支座点焊在机架上。机械装配工艺过程卡片产品名称共 3 页产品型号第 2 页重量 kg部件图号启闭机装配数量部件名称工序号工序名称工序内容技术要求及注意事项工 具5装电动机用煤油将零件擦洗干净。将电动机与其支座用螺栓固定；然后依次把盖、油封、及盖板套在外齿轴套上并将外齿轴套压装在电动机轴上用螺栓和档圈固定；调整内、外齿套啮合然后注满黄油；用螺栓固定盖板；最后把电动机支座点焊在机架上。齿 轮 安 装 按 规 范DL/T5019 中 5.1.7.5条 接 触 斑 点 的 规定 、 5.1.7.6 条 最 小侧 隙 的 规 定 及5.1.7.7 条 齿 顶 间 隙的规定进行6检验安装位置、啮合间隙、接触斑点及转动灵活性。7装定滑轮以卷筒中心为基准,在机架上划定滑轮中心十字线；按线装定滑轮；把滑轮支座点焊在机架上8装主令控制器用煤油将零件擦洗干净。将主令控制器与其支座用螺栓固定在 一 起；把链轮压装在主令控制器轴上；把另 一 链轮压装在连接轴上并把连接轴另一端压入卷简轴中心孔,再用螺钉固定。用链条连接两链轮保证其中心在同一条线上,确定主令控制器位置并将其支座点焊在机架上。机械装配工艺过程卡片产品名称共 3 页产品型号第 3 页重量 kg部件图号数量部件名称启闭机装配工序号工序名称工序内容技术要求及注意事项工 具9装平衡滑轮及负荷限制器装置用煤油将零件擦洗干净。将复合材料轴承...
