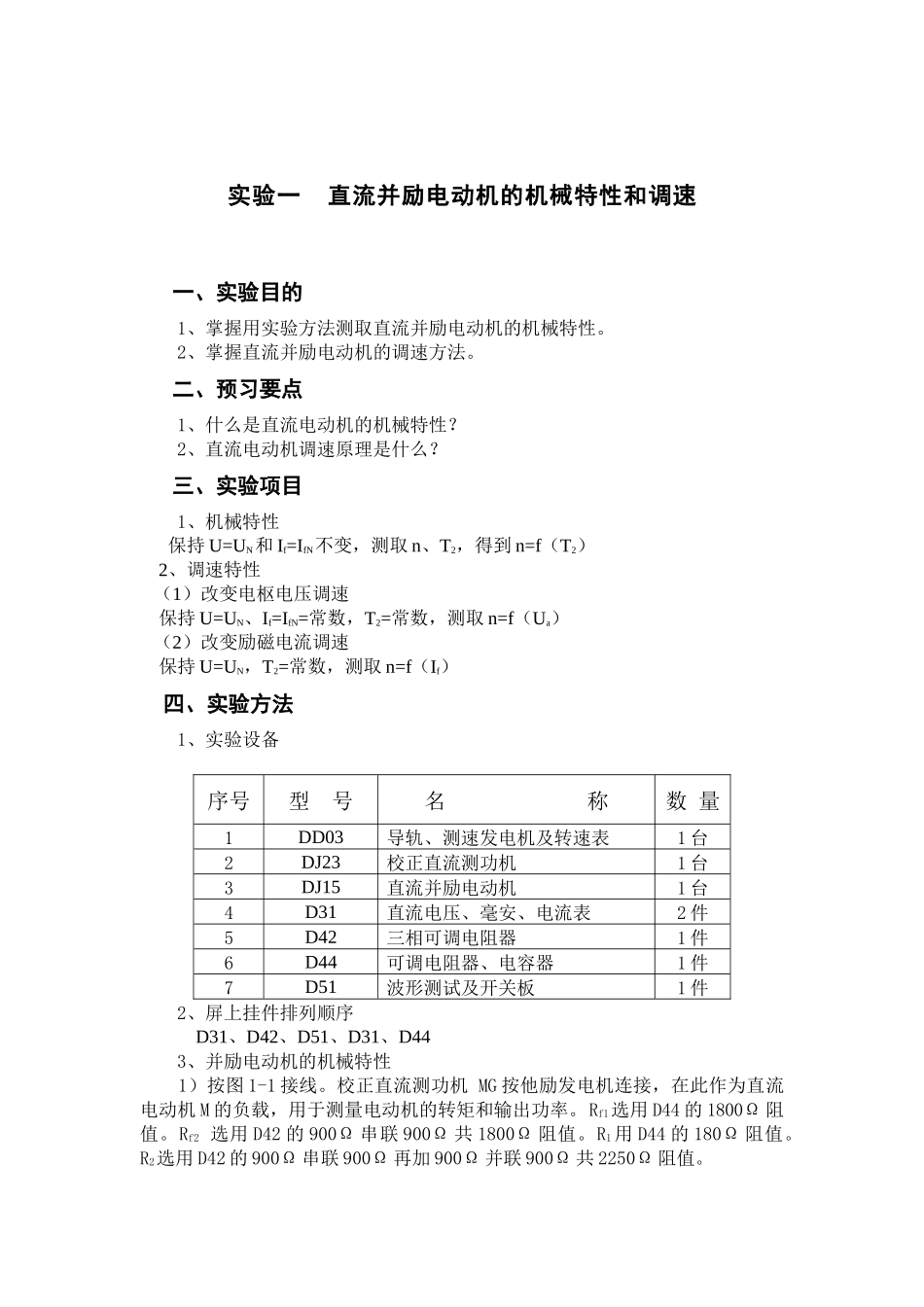

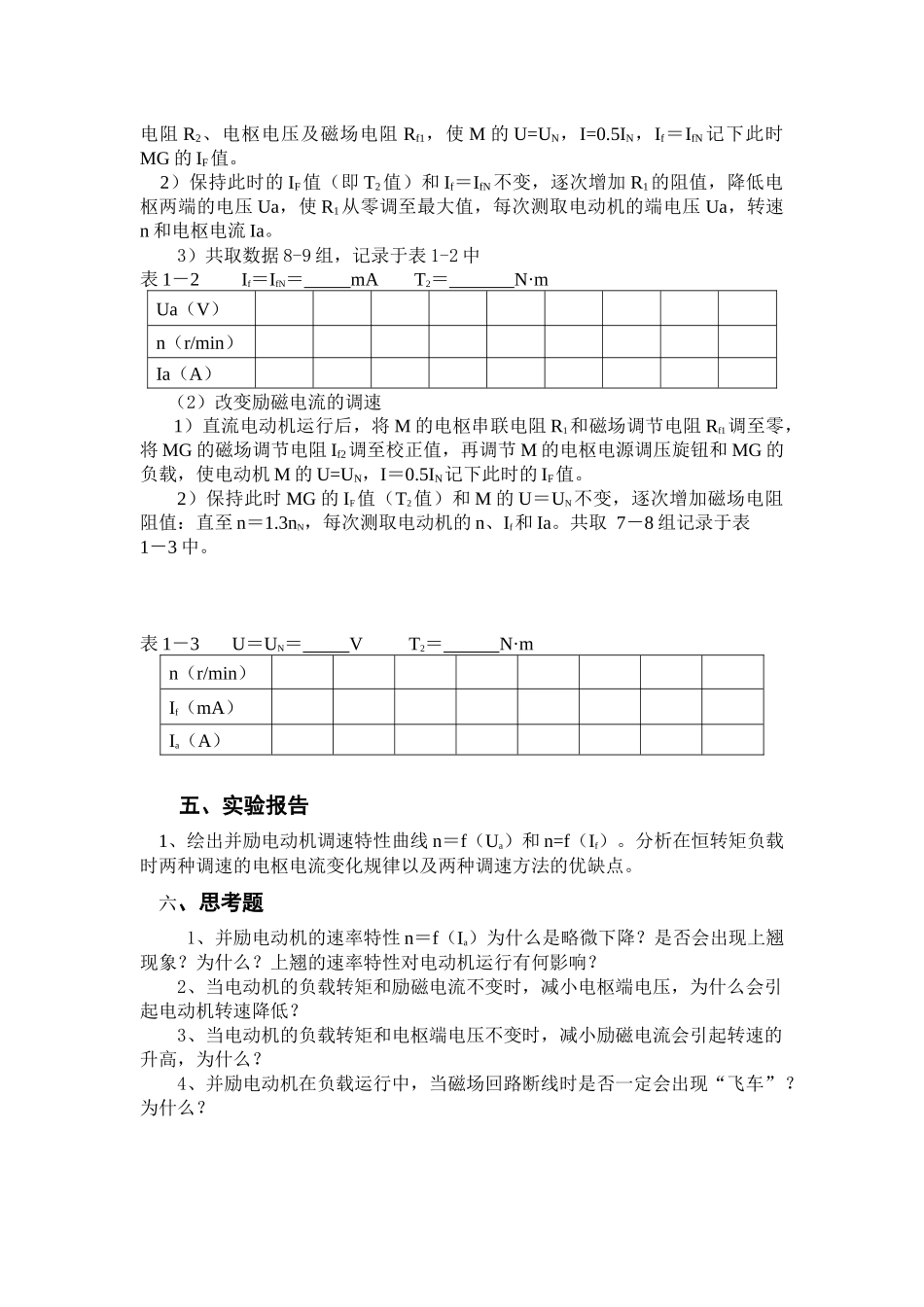

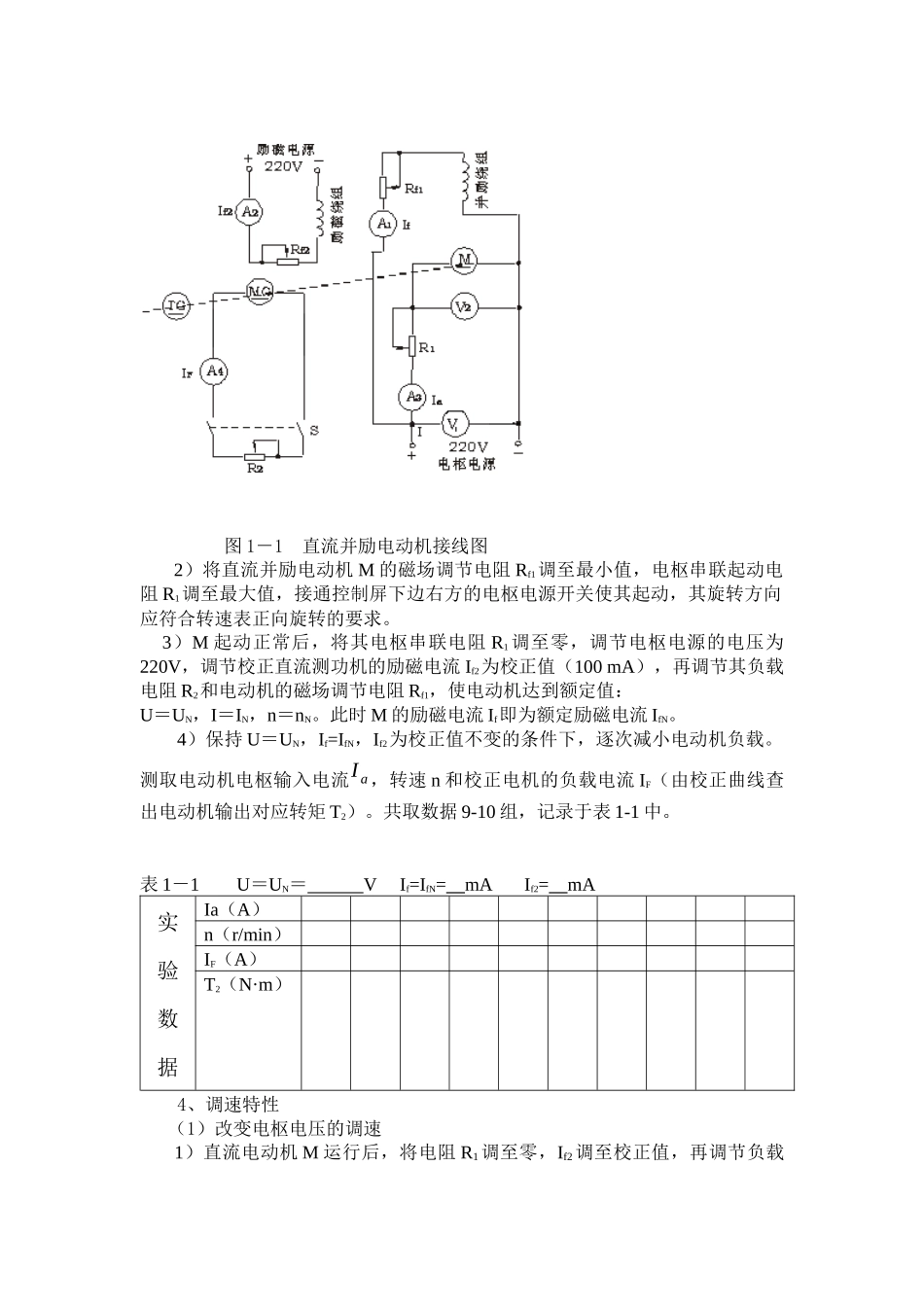

实验一 直流并励电动机的机械特性和调速 一、实验目的 1、掌握用实验方法测取直流并励电动机的机械特性。 2、掌握直流并励电动机的调速方法。 二、预习要点 1、什么是直流电动机的机械特性？ 2、直流电动机调速原理是什么？ 三、实验项目 1、机械特性 保持 U=UN和 If=IfN不变，测取 n、T2，得到 n=f（T2） 2、调速特性 （1）改变电枢电压调速 保持 U=UN、If=IfN=常数，T2=常数，测取 n=f（Ua） （2）改变励磁电流调速 保持 U=UN，T2=常数，测取 n=f（If） 四、实验方法 1、实验设备序号型 号名 称数 量1DD03导轨、测速发电机及转速表1 台2DJ23校正直流测功机1 台3DJ15直流并励电动机1 台4D31直流电压、毫安、电流表2 件5D42三相可调电阻器1 件6D44可调电阻器、电容器1 件7D51波形测试及开关板1 件 2、屏上挂件排列顺序 D31、D42、D51、D31、D44 3、并励电动机的机械特性 1）按图 1-1 接线。校正直流测功机 MG 按他励发电机连接，在此作为直流电动机 M 的负载，用于测量电动机的转矩和输出功率。Rf1选用 D44 的 1800Ω 阻值。Rf2 选用 D42 的 900Ω 串联 900Ω 共 1800Ω 阻值。R1 用 D44 的 180Ω 阻值。R2选用 D42 的 900Ω 串联 900Ω 再加 900Ω 并联 900Ω 共 2250Ω 阻值。图 1－1 直流并励电动机接线图 2）将直流并励电动机 M 的磁场调节电阻 Rf1调至最小值，电枢串联起动电阻 R1调至最大值，接通控制屏下边右方的电枢电源开关使其起动，其旋转方向应符合转速表正向旋转的要求。 3）M 起动正常后，将其电枢串联电阻 R1调至零，调节电枢电源的电压为220V，调节校正直流测功机的励磁电流 If2为校正值（100 mA），再调节其负载电阻 R2和电动机的磁场调节电阻 Rf1，使电动机达到额定值：U＝UN，I＝IN，n＝nN。此时 M 的励磁电流 If即为额定励磁电流 IfN。4）保持 U＝UN，If=IfN，If2为校正值不变的条件下，逐次减小电动机负载。测取电动机电枢输入电流I a，转速 n 和校正电机的负载电流 IF（由校正曲线查出电动机输出对应转矩 T2）。共取数据 9-10 组，记录于表 1-1 中。表 1－1 U＝UN＝ V If=IfN= mA If2= mA 实验数据Ia（A）n（r/min）IF（A）T2（N·m） 4、调速特性 （1）改变电枢电压的调速 1）直流电动机 M 运行后，将电阻 R1调至零，If2调至校正值，再调节负载电阻 R2、电枢电压及磁场电阻 Rf1，使 M 的 U=UN...
