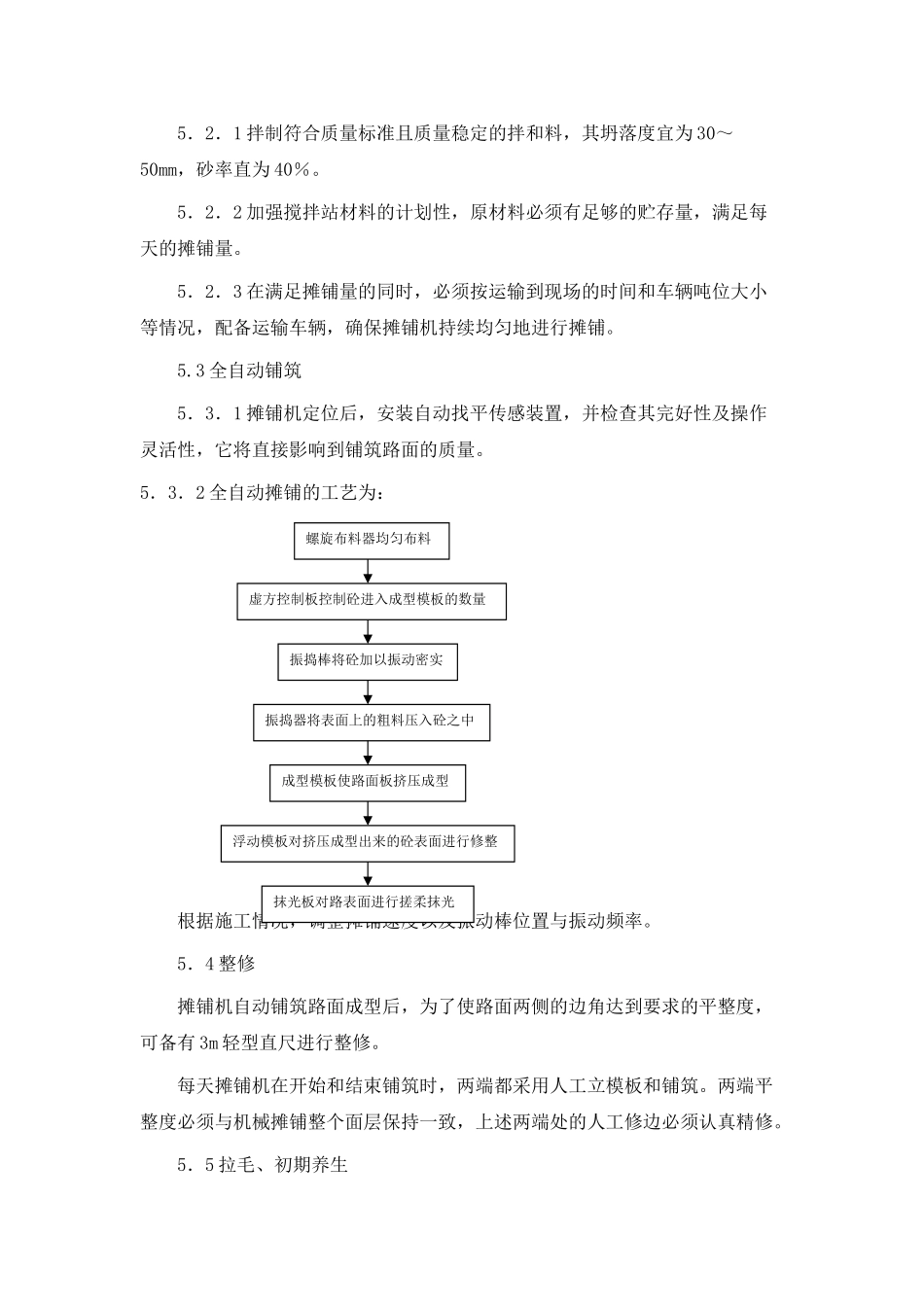

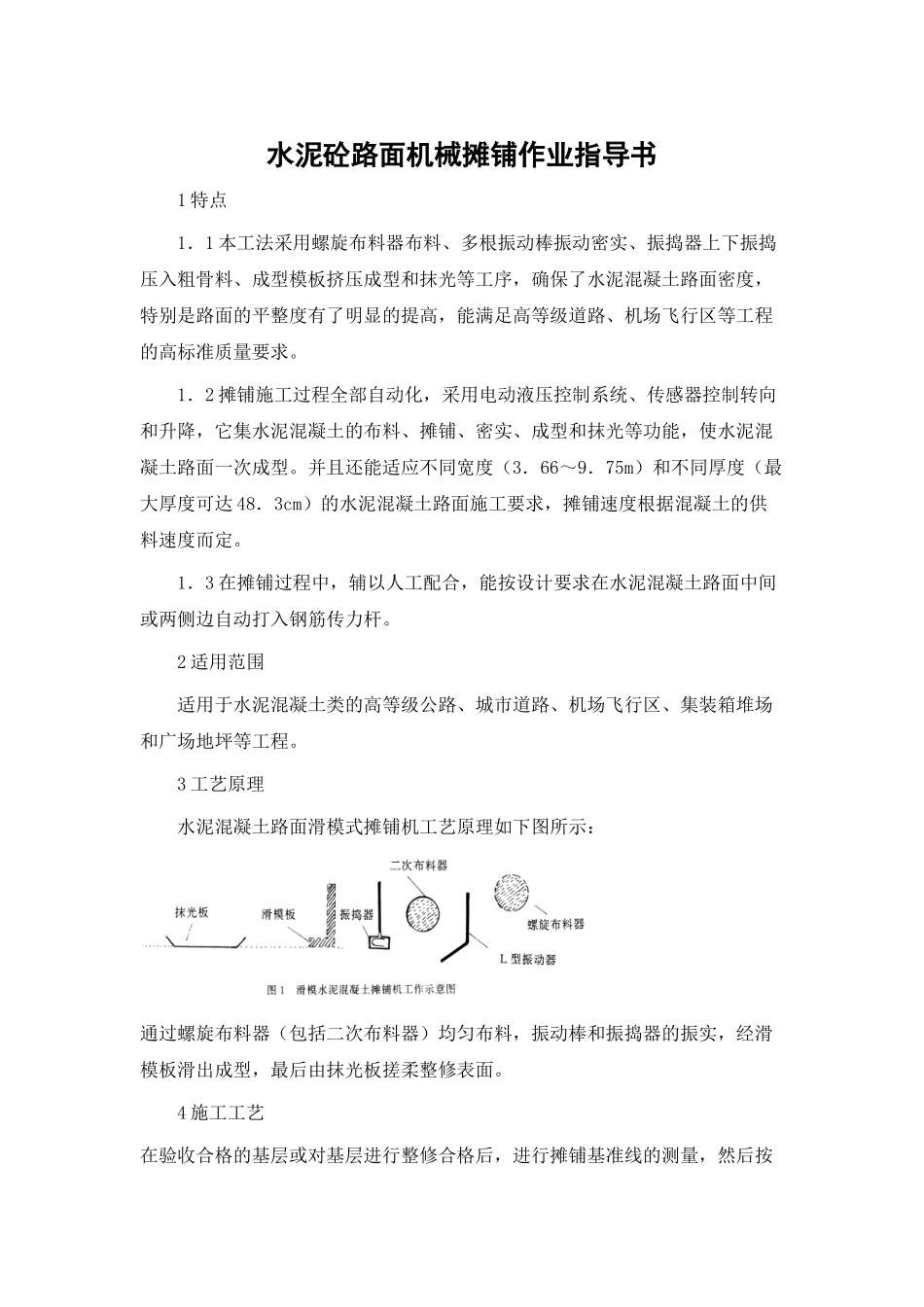

水泥砼路面机械摊铺作业指导书 1 特点 1．1 本工法采用螺旋布料器布料、多根振动棒振动密实、振捣器上下振捣压入粗骨料、成型模板挤压成型和抹光等工序，确保了水泥混凝土路面密度，特别是路面的平整度有了明显的提高，能满足高等级道路、机场飞行区等工程的高标准质量要求。 1．2 摊铺施工过程全部自动化，采用电动液压控制系统、传感器控制转向和升降，它集水泥混凝土的布料、摊铺、密实、成型和抹光等功能，使水泥混凝土路面一次成型。并且还能适应不同宽度（3．66～9．75m）和不同厚度（最大厚度可达 48．3cm）的水泥混凝土路面施工要求，摊铺速度根据混凝土的供料速度而定。 1．3 在摊铺过程中，辅以人工配合，能按设计要求在水泥混凝土路面中间或两侧边自动打入钢筋传力杆。 2 适用范围 适用于水泥混凝土类的高等级公路、城市道路、机场飞行区、集装箱堆场和广场地坪等工程。 3 工艺原理 水泥混凝土路面滑模式摊铺机工艺原理如下图所示：通过螺旋布料器（包括二次布料器）均匀布料，振动棒和振捣器的振实，经滑模板滑出成型，最后由抹光板搓柔整修表面。 4 施工工艺在验收合格的基层或对基层进行整修合格后，进行摊铺基准线的测量，然后按下列程序施工，即施工工艺如下： 5 施工要求 5. l 施工前准备 5．1．l 根据质量要求验收基层标高与平整度，避免因基层的标高或平整度的不良而影响水泥混凝土面层。 5．1．2 在合格的基层顶面用经纬仪和水准仪测量出道路中心线和标高，然后，放出摊铺机一侧的基准线，放线时每 5m（弯道段）或 10m（直线段）测设一个点，确保标高准确，线形平顺。 5．1．3 摊铺机履带行走部位的地基，应稍整平并有能承载履带接地压力的承载力。 5.2 混凝土制备摊铺机定位安装和调整传感器组件料车至摊铺机前卸料启动螺旋布料器均匀分布材料全自动铺筑磨平拉毛养 护嵌 缝切 缝水泥砼供应打入传力杆整 修 5．2．1 拌制符合质量标准且质量稳定的拌和料，其坍落度宜为 30～50mm，砂率直为 40％。 5．2．2 加强搅拌站材料的计划性，原材料必须有足够的贮存量，满足每天的摊铺量。 5．2．3 在满足摊铺量的同时，必须按运输到现场的时间和车辆吨位大小等情况，配备运输车辆，确保摊铺机持续均匀地进行摊铺。 5.3 全自动铺筑 5．3．1 摊铺机定位后，安装自动找平传感装置，并检查其完好性及操作灵活性，它将直接影响到铺筑路面的质量。5．3．2 全自动摊铺的工艺为： 根据施工情...
