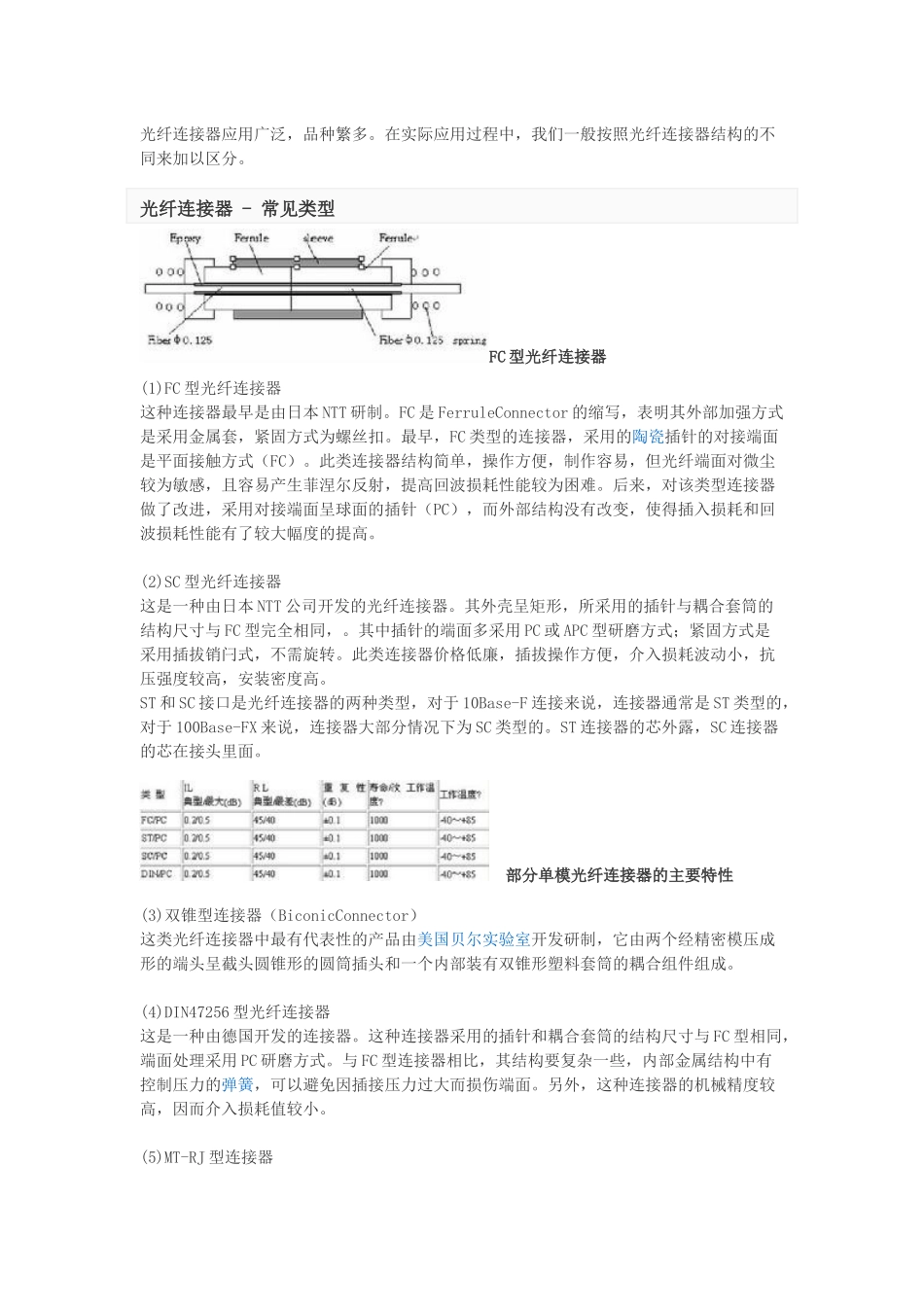

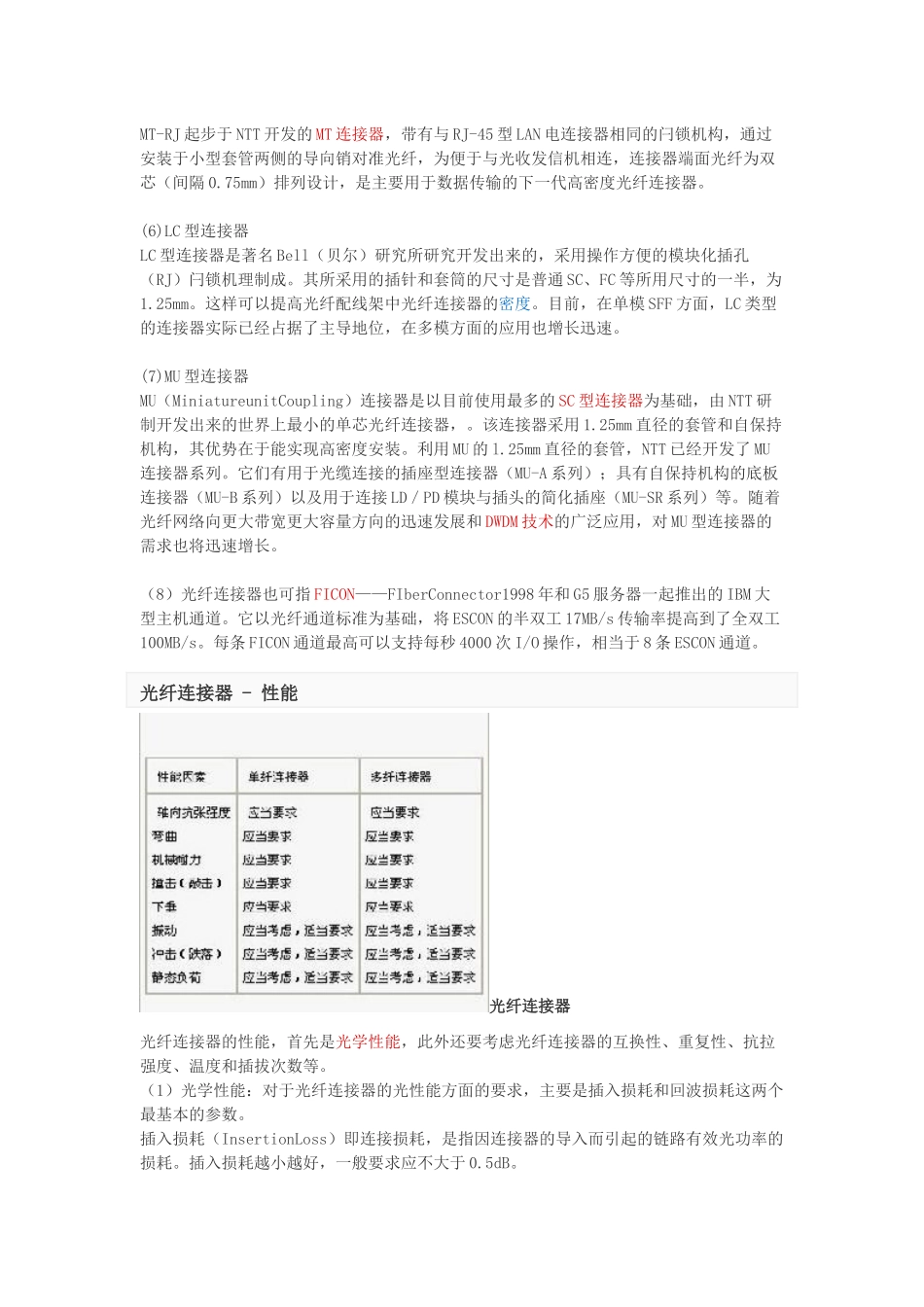

光纤连接器是光纤通信系统中各种装置连接所必不可少的器件,也是目前使用量最大的光纤器件。由于本地通信网络的逐步光纤化,城域网和用户接入网需求的上升,近年来全球光纤连接器市场的总需求量不断扩大,预计未来十年的年增长率将在 20%左右。光纤连接器 - 介绍光纤连接器对接原理光纤连接器是光纤与光纤之间进行可拆卸(活动)连接的器件,它是把光纤的两个端面精密对接起来,以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去,并使由于其介入光链路而对系统造成的影响减到最小,这是光纤连接器的基本要求。在一定程度上,光纤连接器也影响了光传输系统的可靠性和各项性能。光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器,还有其它如以塑胶等为传输媒介的光纤连接器;按连接头结构形式可分为:FC、SC、ST、LC、D4、DIN、MU、MT 等等各种形式。其中,ST 连接器通常用于布线设备端,如光纤配线架、光纤模块等;而 SC 和 MT 连接器通常用于网络设备端。按光纤端面形状分有 FC、PC(包括 SPC 或 UPC)和 APC;按光纤芯数划分还有单芯和多芯(如 MT-RJ)之分。光纤连接器应用广泛,品种繁多。在实际应用过程中,我们一般按照光纤连接器结构的不同来加以区分。光纤连接器 - 常见类型FC 型光纤连接器(1)FC 型光纤连接器这种连接器最早是由日本 NTT 研制。FC 是 FerruleConnector 的缩写,表明其外部加强方式是采用金属套,紧固方式为螺丝扣。最早,FC 类型的连接器,采用的陶瓷插针的对接端面是平面接触方式(FC)。此类连接器结构简单,操作方便,制作容易,但光纤端面对微尘较为敏感,且容易产生菲涅尔反射,提高回波损耗性能较为困难。后来,对该类型连接器做了改进,采用对接端面呈球面的插针(PC),而外部结构没有改变,使得插入损耗和回波损耗性能有了较大幅度的提高。(2)SC 型光纤连接器这是一种由日本 NTT 公司开发的光纤连接器。其外壳呈矩形,所采用的插针与耦合套筒的结构尺寸与 FC 型完全相同,。其中插针的端面多采用 PC 或 APC 型研磨方式;紧固方式是采用插拔销闩式,不需旋转。此类连接器价格低廉,插拔操作方便,介入损耗波动小,抗压强度较高,安装密度高。ST 和 SC 接口是光纤连接器的两种类型,对于 10Base-F 连接来说,连接器通常是 ST 类型的,对于 100Base-FX 来说,连接器大部分情况下为 SC 类型的。ST 连接器的芯外露,SC 连接器的芯在接头里面...
