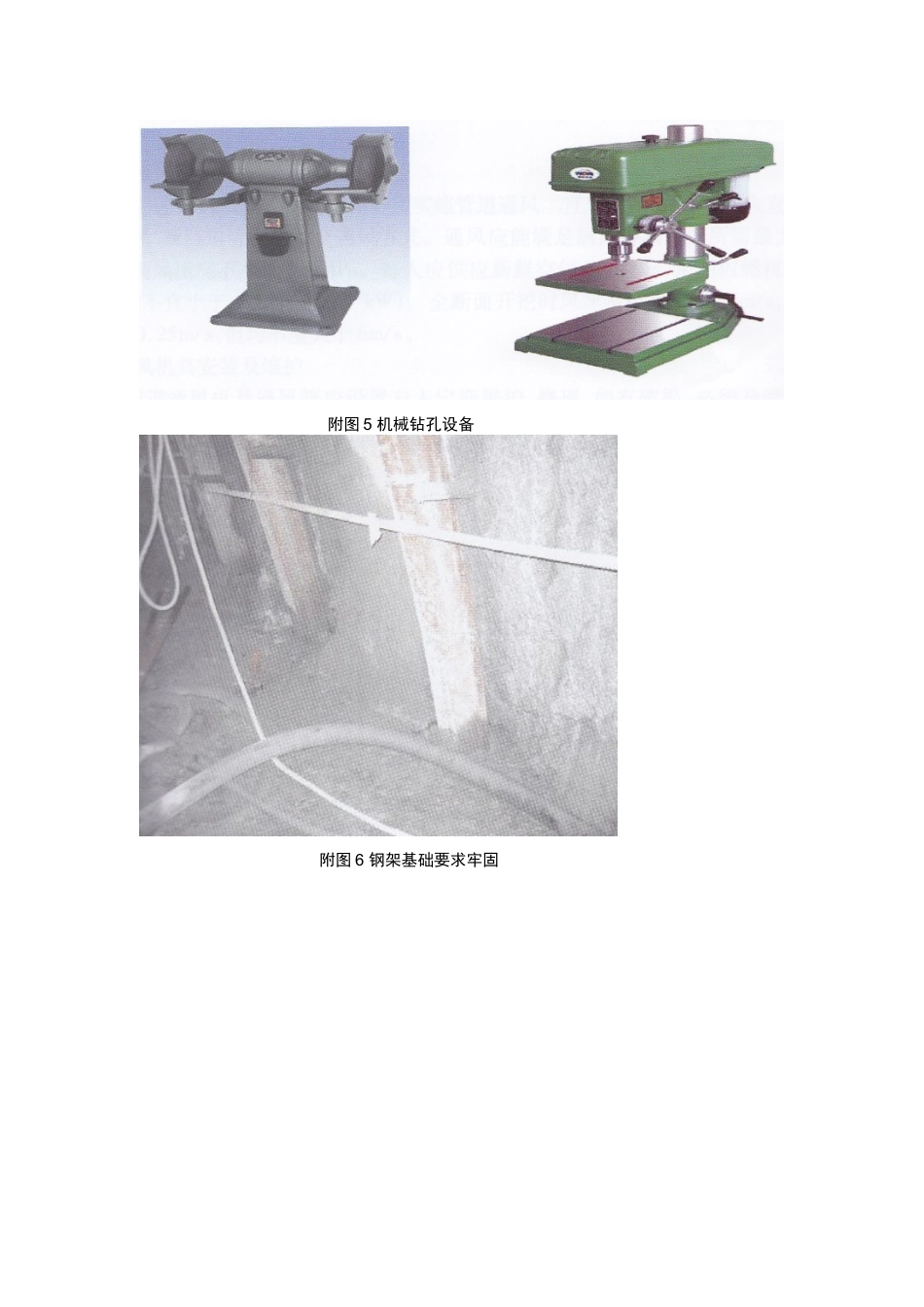

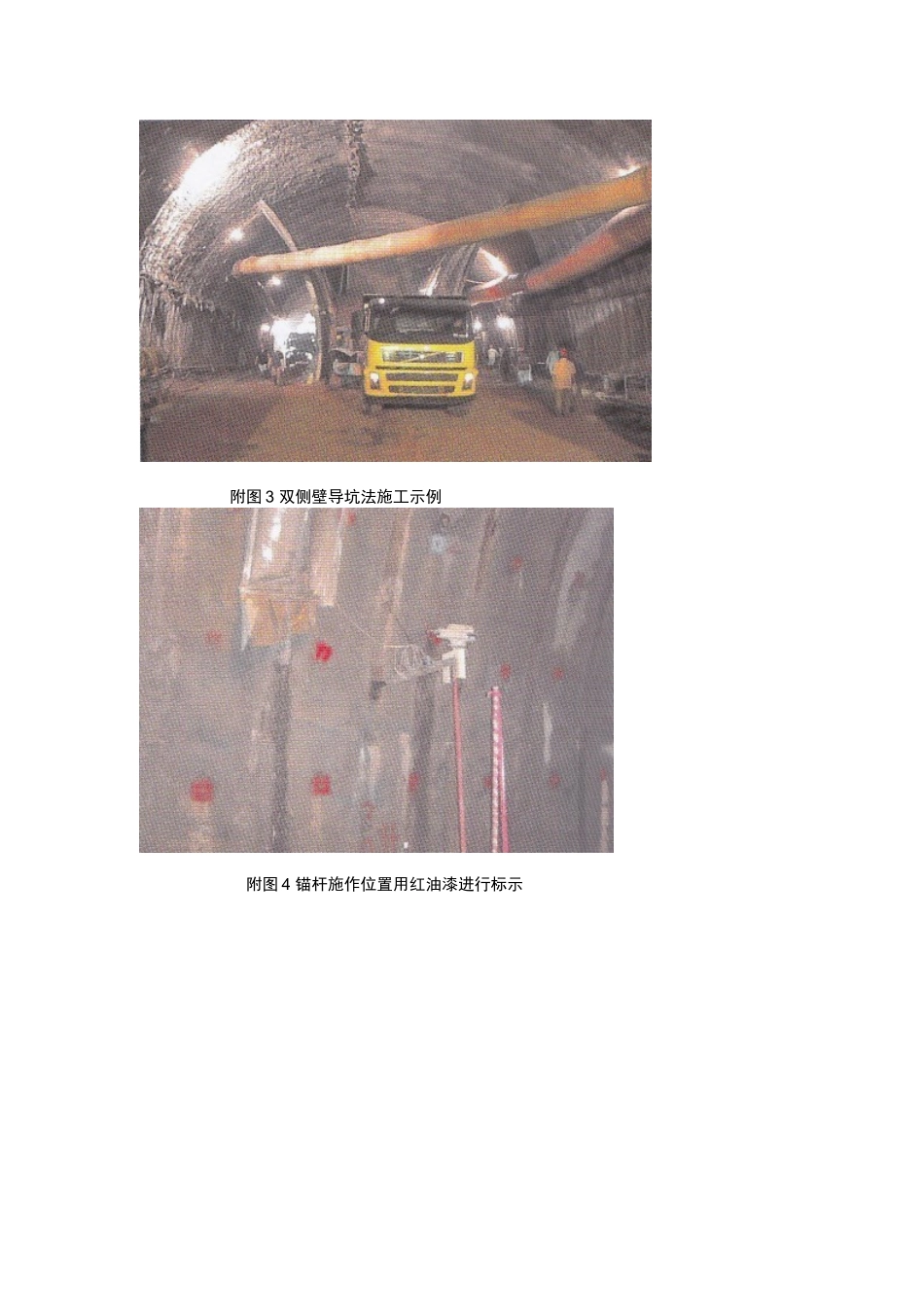

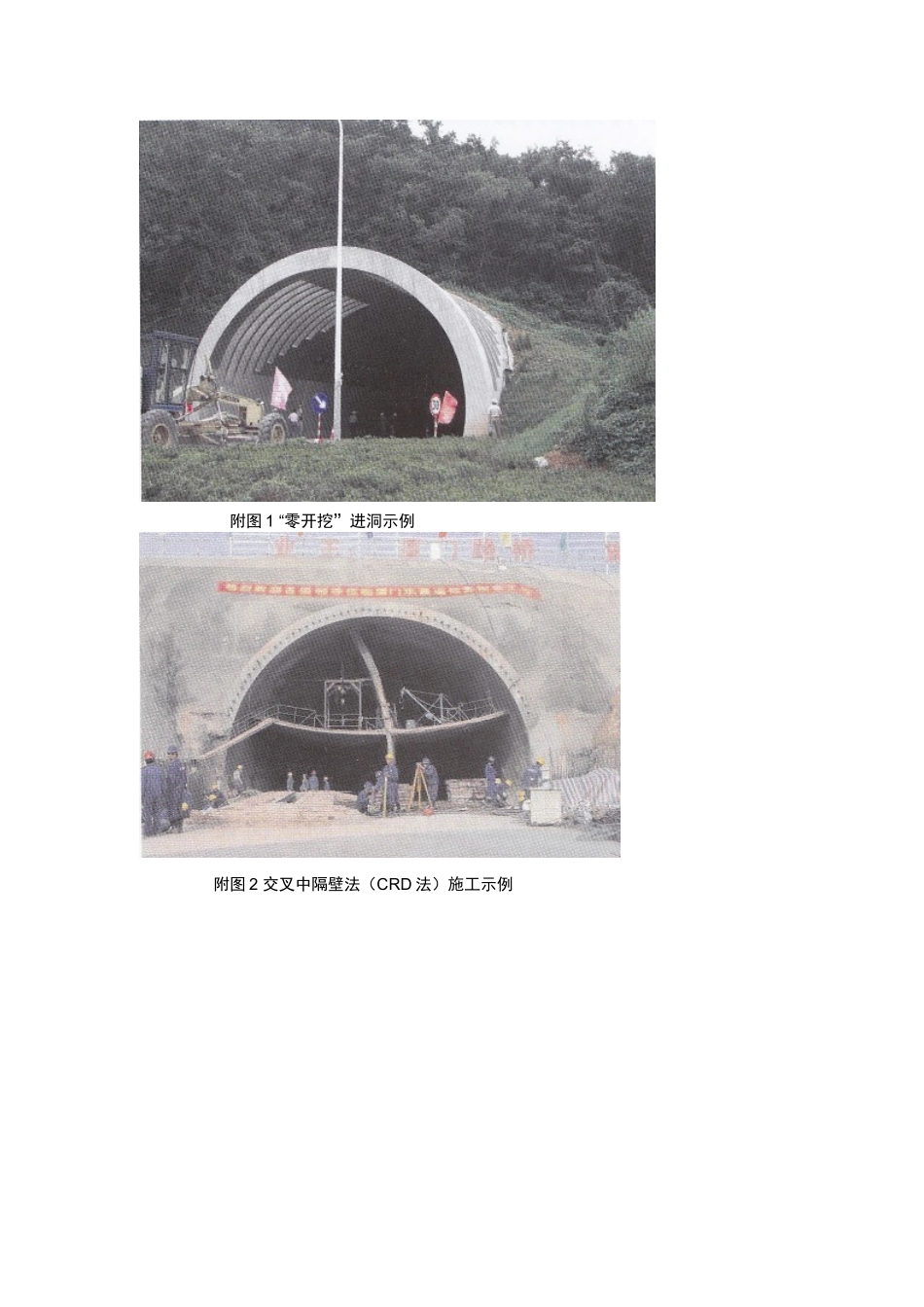

附图 1 “零开挖”进洞示例附图 2 交叉中隔壁法（CRD 法）施工示例附图 3 双侧壁导坑法施工示例附图 4 锚杆施作位置用红油漆进行标示附图 5 机械钻孔设备附图 6 钢架基础要求牢固附图 7 钢架钢板连接密贴附图 8 超前小导管和钢架联合支护附图 9 小导管注浆管口安装封头和孔口阀附图 10 层距定位采用定位钢筋附图 11 纵向排水管路连接采用变径三通连接附图 12 横向排水沟将二衬背后的水排入边沟附图 13 盲管引排附图 14 防水板铺挂应有一定的松弛度附图 15 具有上下爬梯的整体衬砌台车附图 16 对台车钢模板表面进行彻底打磨，涂油防锈附图 17 自制三脚架附图 18 二衬钢筋安装附图 19 高强砂浆垫块附图 20 边墙模板附图 21 弧形钢模附图 22 拆模后用高压水喷淋混凝土表面附图 23 排式振捣机连续拖行振实附图 24 路面精平、拉毛及平整度检测附图 25 刻槽机刻槽施工附图 26 电缆沟墙施工前凿毛处理附图 27 超前地质预报作业附图 28 设置专用标志牌附图 29 洞内逃生管道及警报器设置附图 30 衬砌台车安全标志附图 31 洞内照明布置及灯箱设置
