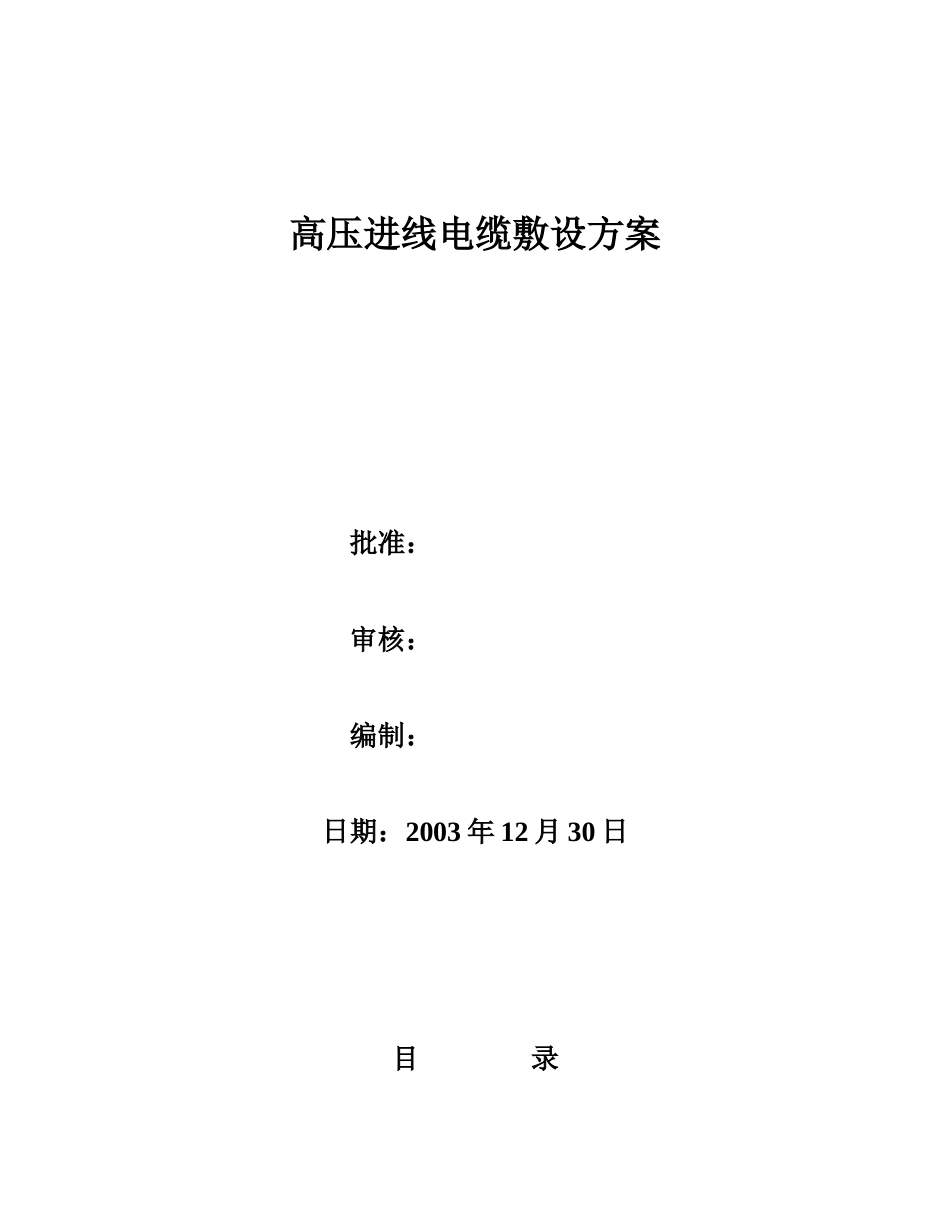

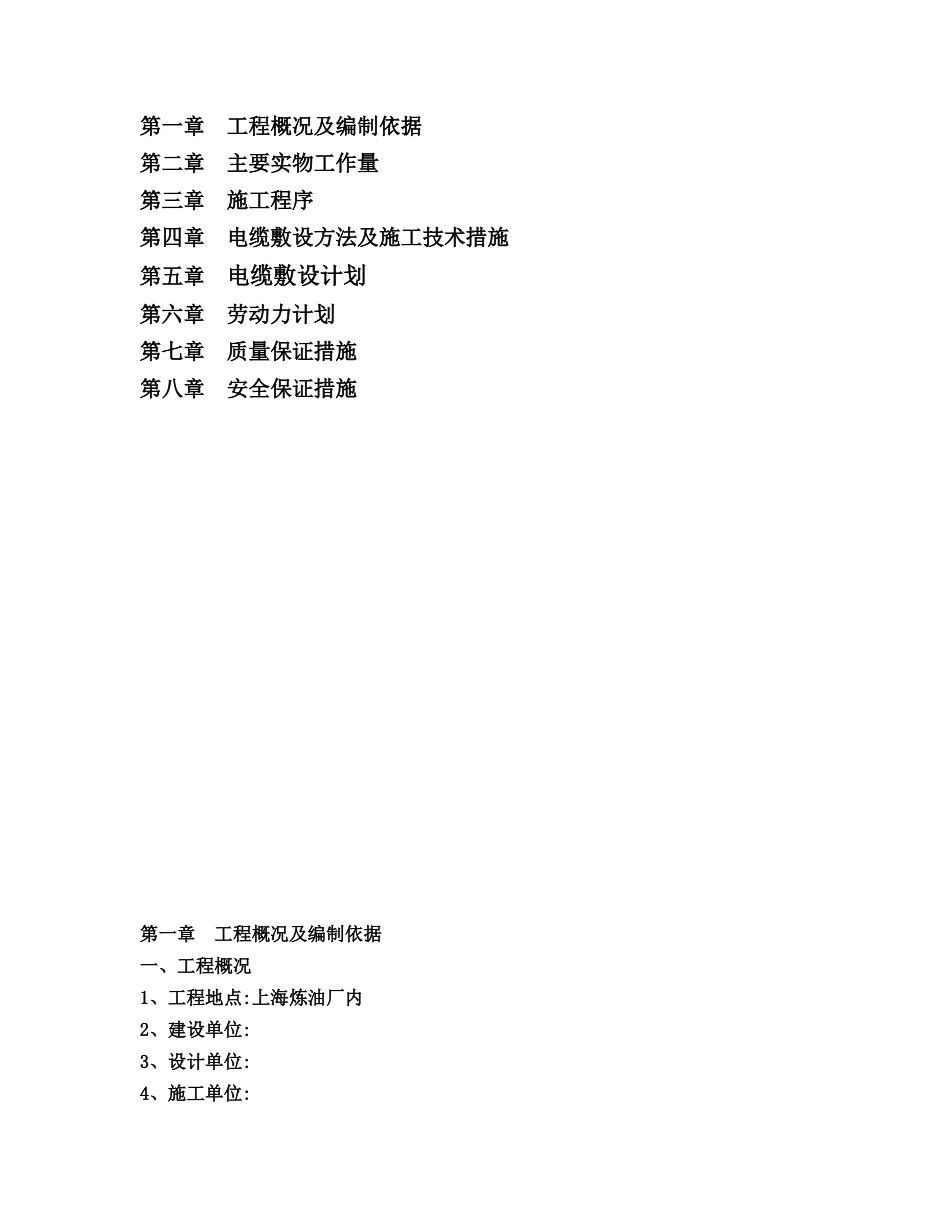

高压进线电缆敷设方案批准：审核：编制：日期：2003 年 12 月 30 日目 录第一章 工程概况及编制依据第二章 主要实物工作量第三章 施工程序第四章 电缆敷设方法及施工技术措施第五章 电缆敷设计划第六章 劳动力计划第七章 质量保证措施第八章 安全保证措施第一章 工程概况及编制依据一、工程概况1、工程地点:上海炼油厂内2、建设单位:3、设计单位:4、施工单位:5、工程性质:改建工程6、工程特点:6
1 电缆敷设距离长、转弯多、难度大；6
2 整个施工区域均为防爆区域
二、编制依据1、工程施工蓝图及设计要求；2、国家电气施工及验收规范： 《电缆线路施工及验收规范》GB50168－92 《爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96 《建筑安装工程质量检验评定标准》GBJ303-88第二章 主要实物工程量 序号工程量名称单位数量1YJV22－10KV－3＊95 高压交联电缆米530 第三章 施工程序施工技术准备 电缆沟揭盖板及电缆沟清理 电缆盘架设 电缆敷设 电缆头制作 电缆耐压试验 电缆沟盖板恢复 第四章 电缆敷设方法及施工技术措施一、敷设电缆前，首先检查土建情况，电缆沟是否清理通畅，运输道路是否通畅
二、电缆到现场后应检查：1、产品技术文件是否齐全
2、电缆规格是否符合设计要求，附件是否齐全，断头是否符合规定
3、电缆封端是否严密，当电缆经外观检查有怀疑时，应进行潮湿判断与试验
4、敷设前绝缘电阻测量：高压电缆用 2500 伏测量，符合规范要求，方能敷设
三、电缆敷设1、电缆敷设时，电缆应从盘的上端引出，避免电缆在支架及地面磨擦拖拉，电缆外观不得有机械损伤
2、电缆敷设时的最小弯曲半径其外径的 10～15 倍；3、电缆敷设时要有一定量的驰度；4、电缆敷设时，应加装电缆标志牌，标志牌上应写有规格，起点，终点，字迹清晰，不易褪色，脱落
5、电缆由电缆沟进入建
