机电电气桥架及电缆敷设方案与机电设备、线缆、管线保护实施方案汇编VIP免费

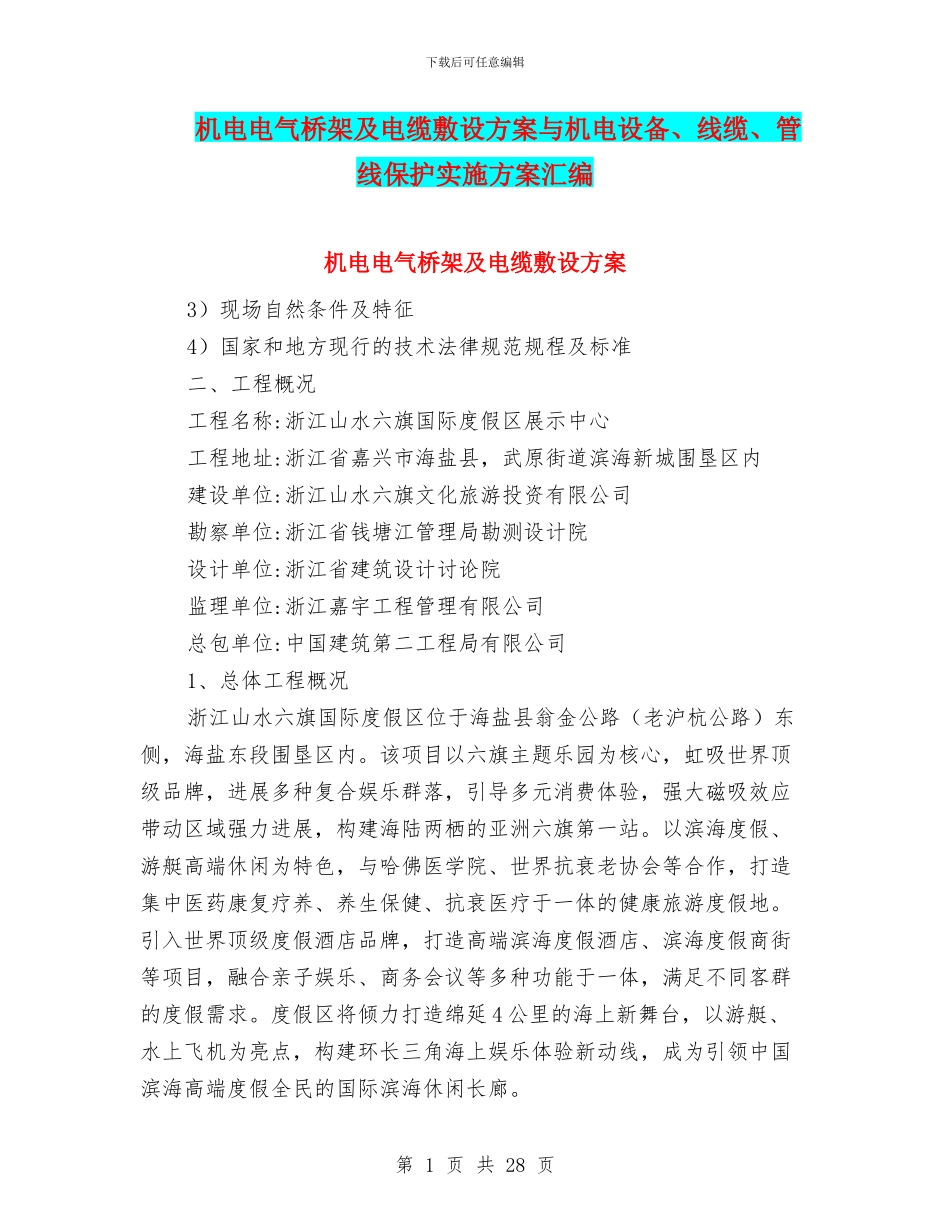

下载后可任意编辑机电电气桥架及电缆敷设方案与机电设备、线缆、管线保护实施方案汇编机电电气桥架及电缆敷设方案3）现场自然条件及特征4）国家和地方现行的技术法律规范规程及标准 二、工程概况工程名称:浙江山水六旗国际度假区展示中心工程地址:浙江省嘉兴市海盐县，武原街道滨海新城围垦区内建设单位:浙江山水六旗文化旅游投资有限公司勘察单位:浙江省钱塘江管理局勘测设计院设计单位:浙江省建筑设计讨论院监理单位:浙江嘉宇工程管理有限公司总包单位:中国建筑第二工程局有限公司1、总体工程概况浙江山水六旗国际度假区位于海盐县翁金公路（老沪杭公路）东侧，海盐东段围垦区内。该项目以六旗主题乐园为核心，虹吸世界顶级品牌，进展多种复合娱乐群落，引导多元消费体验，强大磁吸效应带动区域强力进展，构建海陆两栖的亚洲六旗第一站。以滨海度假、游艇高端休闲为特色，与哈佛医学院、世界抗衰老协会等合作，打造集中医药康复疗养、养生保健、抗衰医疗于一体的健康旅游度假地。引入世界顶级度假酒店品牌，打造高端滨海度假酒店、滨海度假商街等项目，融合亲子娱乐、商务会议等多种功能于一体，满足不同客群的度假需求。度假区将倾力打造绵延 4 公里的海上新舞台，以游艇、水上飞机为亮点，构建环长三角海上娱乐体验新动线，成为引领中国滨海高端度假全民的国际滨海休闲长廊。第 1 页 共 28 页下载后可任意编辑其中展示中心地上建筑面积 8091.30 平方米，地上三层，建筑高度 23.5m，室内外高差为 0.15 米。设计使用年限 50 年，耐火等级为一级，建筑结构安全等级为二级。本工程采纳钢筋混凝土框架结构，结构设防抗震类别：丙类，抗震设防烈度为 6 度，结构抗震等级为四级。电气工程概况本工程为多层民用建筑，但人员密集，屋顶有近千人的露天剧场，同时本工程又要为高度为 60m 的标志塔供电，故本工程供电负荷等级为二级，其中消防设备（含水泵，风机，应急电源及疏散标志）、客运电梯（含标志塔的电梯）的供电等级均为二级，其余的负荷用电等级为三级；采纳双电路 10KV 电源供电。本工程电气系统包括动力，电气照明系统；防雷保护及接地系统；电气管线系统；有线电视系统；网络布线系统；消防报警系统，电力配电控制系统。本工程低压系统采纳 220V-380V 放射式，配电系统为 TN-S 系统。2.1 电源本工程采纳双电路 10KV 电源供电，在一层变电所内设置 2 台800KVA 干式变压器。采纳低压母线分段运行，联络开关采纳...
