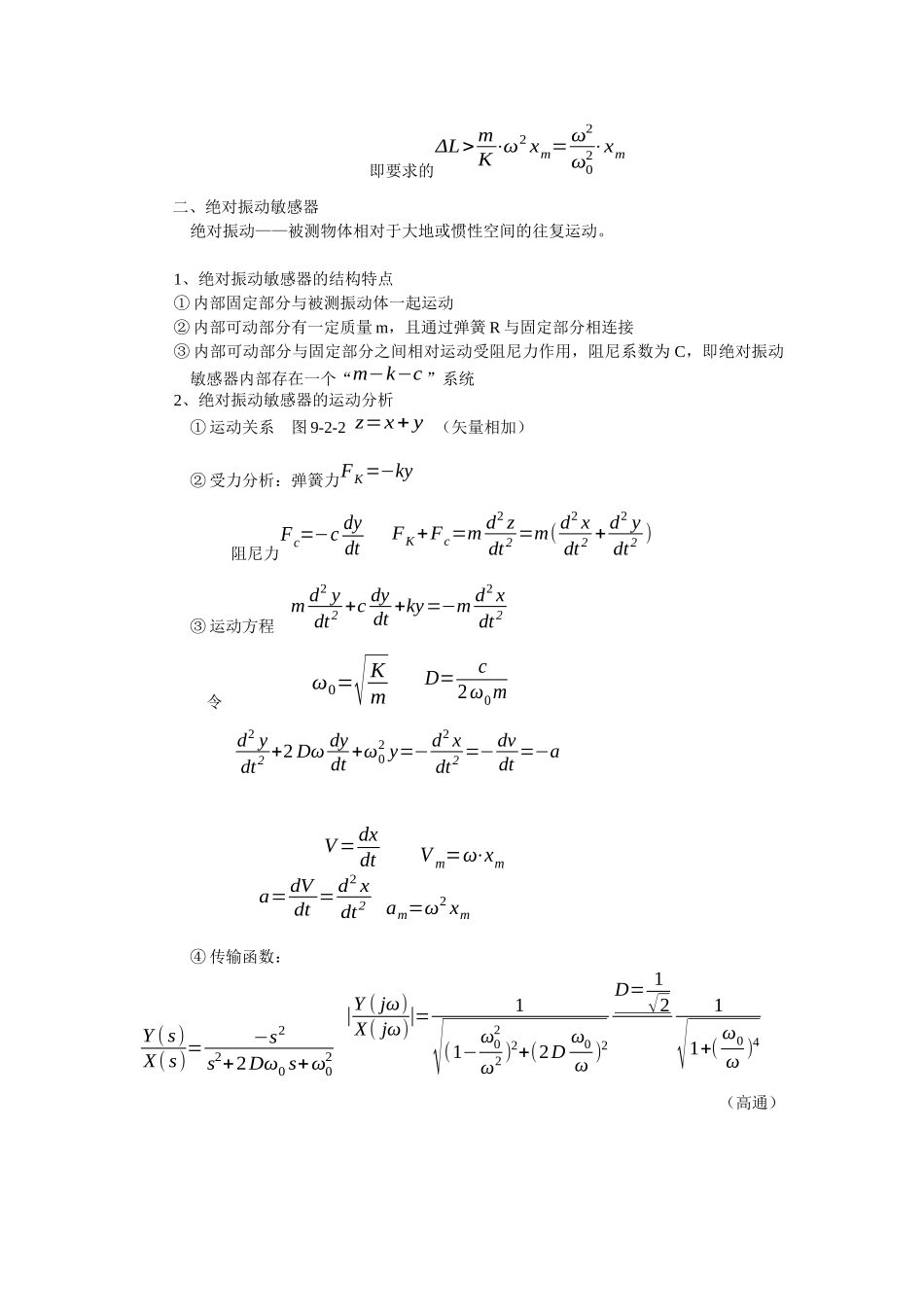

第九章 机械量电测法9.1 转速的电测法转速的表示方式：1、转动角速度 ω= ΔθΔt2、转速——每分钟转动圈数 n3、转动频率 f——每秒钟转动圈数4、转动周期，T=1f =60n ，所以ω=2πf =2π×n609.1.1 模拟式电测法一、测速发电机——把转速转换成电压 二、磁性转速表 图 9－1-1 把转速转换为转角铝盘转矩 M e=K e⋅n游丝扭矩 M s=K s⋅θ θ ——指针转角 平衡时 M e=M s 所以 θ=K eK s⋅n三、离心式转速表 图 9－1-2 把转速转换为位移离心力 Fc=K c⋅ω2弹簧力 Fs=Ks x平衡时 x= KcK s⋅ω2四、频闪转速表 图 9－1-3反光标志最亮且稳定不动时，闪光频率等于转动频率。9.1.2 计数式电测法一、转速传感器――将转速转换成脉冲频率1、转换公式 脉冲频率 f =m×n60n——每分钟转动圈数 m——每转一周传感器发出脉冲数，2、实例： 1°磁电式 图 9－1-4 图 9－1-5 2°电容式、电涡流式 图 9－1-63°霍尔式 图 9－1-74°光电式：透射式 图 9－1-8（b）反射式 图 9－1-8（a）5°圆栅式 图 9－1-9 二、转速传感器测量电路１、测频计数式 图 9-1－10（a）适于转速快场合 晶体振荡器输出的时钟频率 fc,经分频器 k 分频后形成宽度为 T=k/fc 的门控信号，计数器从０开始对传感器脉冲计数，在 T 时间内，计数结果为 2、测周计数式 图 9-1－10（b）适于转速慢场合转速传感器信号（周期为 T/m）经整形和 k 分频后，形成门控信号，计数器从０开始对晶体振荡器输出的周期 Tc稳定的时钟脉冲计数，计数结果为 3、测瞬时角速度 随转轴转动的转盘上均匀分布 m 个测点，即每相邻两个测点的间距均为 Δθ=2π/m，只要测出转过各段 Δθ 所用时间 Δti的计时脉冲数 Ni，Δti=NiTc，即可求出每个测点的瞬时角速度： (i=1,2,…m) 9.2 振动的电测法9.2.1 相对振动传感器与绝对振动敏感器一、相对振动传感器相对振动——物体相对于其平衡位置的往复运动。1、相对振动传感器的特点① 内部固定部分与运动参照点（平衡）位置相对静止② 内部可动部分与被测振动体一起运动2、传感器可动部分与被测振动体关联方式① 固接式 图 9-2-1（a）② 弹 压 式 图 9-2-1 （ b ） 要 求 F=FK−mam>0 FK=K⋅ΔL am=ω2 xm即要求的ΔL> mK⋅ω2 xm= ω2ω02⋅xm二、绝对振动敏感器绝对振动——被测物体相对于大地或惯性空间的往复运动。 1、绝对振动敏感器的结构特点① ...
